CAD修建命令有哪些？

CAD中的修建命令,通常指的是用于修剪或延伸对象的命令，其中最核心和常用的就是“修剪”（TRIM）和“延伸”（EXTEND）命令，这两个命令是CAD绘图中进行精确编辑的关键工具，能够帮助用户快速修改图形，达到设计要求，下面将详细介绍这两个命令的使用方法、技巧以及相关注意事项。

我们来详细解析“修剪”（TRIM）命令，修剪命令的作用是剪切掉对象（如直线、圆弧、圆、多段线等）的一部分，该部分被其他对象定义的剪切边所限定，要执行修剪命令，用户可以通过以下几种方式启动：在命令行输入“TRIM”或快捷键“TR”，然后按回车键；或者在“修改”工具栏中点击“修剪”图标，启动命令后，CAD会提示用户选择剪切边，用户需要选择作为剪切边界的对象，可以选择一个或多个对象，然后按回车键确认，如果直接按回车键，则所有对象都会被视为潜在的剪切边，CAD会提示用户选择要修剪的对象，用户需要点击那些希望被剪切掉的部分，值得注意的是，如果修剪的对象与剪切边没有实际交点，但通过延伸后可以相交，那么可以在选择剪切边后，输入“E”（Edge）选项，再选择“延伸”（Extend）子选项，这样修剪命令就会自动将对象延伸到剪切边后再进行修剪，按住“Shift”键选择对象，可以临时将修剪命令转换为延伸命令，这是一个非常实用的快捷操作，修剪命令支持对多种对象的编辑，包括块、尺寸标注、多线等，但对于某些特殊对象，可能需要先将其分解才能进行修剪。

与修剪命令相对应的是“延伸”（EXTEND）命令，延伸命令的作用是将对象精确地延伸到由其他对象定义的边界边，其操作流程与修剪命令非常相似，可以说是互逆操作，启动延伸命令的方式也有多种：命令行输入“EXTEND”或快捷键“EX”，然后按回车键；或者在“修改”工具栏中点击“延伸”图标，启动命令后，同样需要先选择作为边界的对象，即延伸到的目标位置，然后按回车键确认，同样，如果直接按回车键，则所有对象都会被视为边界边，用户需要选择那些希望被延伸的对象，与修剪命令类似，如果延伸的对象与边界边没有实际交点，但通过缩短后可以相交，可以在选择边界边后，输入“E”（Edge）选项，选择“延伸”（Extend）子选项，同样，按住“Shift”键选择对象，也可以将延伸命令临时转换为修剪命令，延伸命令对于调整线条长度、使不同对象精确相交等操作极为高效，尤其在绘制具有严格尺寸要求的机械图纸或建筑平面图时不可或缺。

除了基本的修剪和延伸功能,CAD还提供了一些更高级的编辑命令，可以看作是修建命令的延伸或组合。“圆角”（FILLET）和“倒角”（CHAMFER）命令，它们虽然主要用于在对象之间创建圆角或倒角过渡，但在操作过程中也涉及到修剪或延伸对象，以圆角命令为例，当设置圆角半径不为零时，执行该命令，CAD会自动修剪或延伸两个对象，直到它们与指定半径的圆弧相切，倒角命令也遵循类似的逻辑。“打断”（BREAK）命令虽然主要用于将对象分成两部分或删除一部分，但其效果在某些情况下与修剪有相似之处，但它不依赖于剪切边，而是通过用户指定的两点来打断对象。

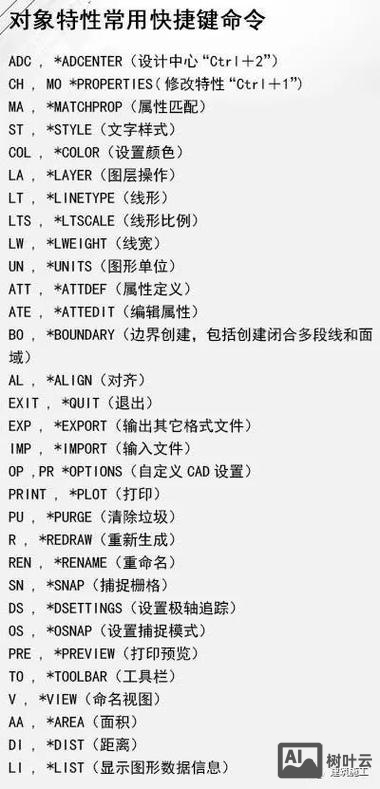

为了更清晰地展示修建命令的关键参数和选项,可以参考下表：

在实际应用中,熟练掌握修建命令能够极大地提高绘图效率和精度，在绘制一个复杂的建筑平面图时，墙体与门窗的交接处需要精确修剪；在机械设计中，零件轮廓的修改常常需要用到延伸和修剪，通过反复练习和探索各种选项，用户可以更加灵活地运用这些命令，应对各种复杂的编辑场景，需要注意的是，在进行修剪或延伸操作时，确保选择的剪切边或边界边是正确且有效的，否则命令可能无法执行或得到意想不到的结果，对于复杂的图形，合理使用“栏选”（Fence）或“窗交”（Crossing）等选择方式，可以快速、批量地选择需要编辑的对象，避免逐个点击的繁琐。

相关问答FAQs

问题1：为什么在使用修剪命令时，选择剪切边后点击要修剪的对象，但对象没有被修剪？

解答： 出现这种情况通常有几个原因，检查要修剪的对象是否与剪切边真正相交，或者是否通过延伸后可以相交，如果两者没有直接或间接的交点，修剪命令将无法执行，可以在选择剪切边后，输入“E”并选择“延伸”选项，然后再尝试修剪，检查要修剪的对象所在的图层是否被锁定或冻结，如果图层被锁定，对象将无法被编辑，如果对象是块、尺寸标注或多线等复合对象，可能需要先将其分解（使用“EXPLODE”命令）才能进行修剪，确认操作步骤是否正确，即先选择剪切边并确认，然后再选择要修剪的对象。

问题2：如何快速将一组分散的线条修剪到同一根长直线上？

解答： 要高效完成这个任务，可以结合修剪命令的选择模式和“栏选”功能，具体操作步骤如下：启动修剪命令（TR），选择那根作为统一边界的长直线作为剪切边，按回车键确认，在提示“选择要修剪的对象”时，不要直接点击对象，而是输入“F”（代表栏选）并按回车键，用鼠标绘制一条穿过所有需要被修剪掉的线段的直线（即栏选线），这条线不需要精确，只要跨越目标区域即可，松开鼠标后，所有与栏选线相交且位于剪切边一侧的线段部分都会被自动修剪掉，这种方法比逐个点击对象要快得多，尤其适用于处理大量分散对象的修剪工作。
