CAD三维建模快捷键命令大全有哪些？

在CAD三维建模中,熟练掌握快捷键命令能大幅提升建模效率，以下从基础操作、实体创建、编辑修改、视图控制、材质渲染五个维度，详细整理常用三维建模快捷键命令，并辅以表格汇总，最后附相关FAQs解答。

基础操作快捷键

基础操作是三维建模的前提,包括文件管理、对象选择、坐标系切换等核心功能。

• 文件操作：Ctrl+N（新建文件）、Ctrl+O（打开文件）、Ctrl+S（保存文件）、Ctrl+Shift+S（另存为），这些是CAD通用的文件管理快捷键，无需额外记忆。
• 对象选择：Ctrl+A（全选所有对象）、Ctrl+Shift+A（取消全选）、Shift+左键（加选对象）、Shift+左键（减选对象），灵活运用可快速定位目标对象。
• 坐标系切换：UCS（定义用户坐标系，输入后按回车，可通过指定原点、旋转等方式调整）、UCSICON（控制坐标系图标显示，输入ON显示、OFF隐藏），三维建模中频繁调整坐标系，需熟练掌握UCS命令的参数设置。

三维实体创建快捷键

三维实体是建模的基础元素,CAD提供多种创建方式，包括基本体、拉伸体、旋转体等。

基本实体

直接生成规则三维形状,是复杂模型的组成部分。

• BOX（创建长方体，输入后指定长方体的角点、长度、宽度或高度，也可通过C选项中心点创建）
• CONE（创建圆锥体，指定底面圆心、半径、高度，或通过E选项指定椭圆底面）
• CYLINDER（创建圆柱体，指定底面圆心、半径、高度，支持椭圆底面）
• SPHERE（创建球体，指定球心、半径，输入DI可按直径创建）
• TORUS（创建圆环体，指定圆环中心、半径或直径、圆管半径或直径）
• WEDGE（创建楔体，指定楔体角点、长度、宽度、高度，楔体沿X轴或Y轴倾斜）

二维图形转三维

通过二维轮廓拉伸、旋转、扫掠等方式生成复杂实体，是三维建模的核心技巧。

• EXTRUDE（拉伸，将二维封闭轮廓沿指定路径或高度拉伸为三维实体，输入后选择对象，指定高度或P沿路径拉伸，支持倾斜角T设置）
• REVOLVE（旋转，将二维轮廓绕指定轴旋转生成回转体，选择对象后指定旋转轴起点、终点，输入O可指定旋转角度）
• SWEEP（扫掠，将二维轮廓沿路径扫掠生成实体，先选择轮廓路径，再选择扫掠对象，支持对齐、扭曲等参数）
• LOFT（放样，通过多个二维轮廓过渡生成实体，按顺序选择轮廓，输入G可引导线控制形状）
• PRESSPULL（按住并拖动，选中封闭二维区域或实体面，直接拖动鼠标生成拉伸或切割效果，无需输入命令，按住Ctrl+Shift可生成倾斜面）

三维网格与曲面

适用于创建复杂曲面或非实体模型。

• 3DFACE（创建三维面，通过指定四个角点构成平面，支持不可见边I设置）
• AI_BOX（创建长方体曲面，输入后指定角点、尺寸，与实体BOX区别在于曲面无厚度）
• AI_SPHERE（创建球面曲面，指定中心点、半径，分段数控制曲面精度）
• REVSURF（旋转曲面，将二维轮廓绕轴旋转生成曲面，需先设置SURFTAB1和SURFTAB2控制网格密度）
• EDGESURF（边界曲面，通过四条首尾相连的边界生成曲面，四条边可为直线、圆弧等）

三维编辑修改快捷键

创建实体后,需通过编辑命令调整形状、位置及布尔运算，最终完成复杂模型。

实体编辑

• MOVE（移动对象，选择对象后指定基点和位移点，三维中可沿X/Y/Z轴移动）
• ROTATE3D（三维旋转，选择对象后指定旋转轴（两点/对象/视图/X/Y/Z轴），输入R可参考旋转）
• ALIGN（对齐，选择对象后指定源点和对齐点，支持1点对齐（移动）、2点对齐（移动+旋转）、3点对齐（移动+旋转+缩放））
• MIRROR3D（三维镜像，选择对象后指定镜像平面（三点/对象/视图/X/Y/Z/ZX/YZ平面），删除源对象Y/N）
• ARRAY（阵列，输入后选择POLAR（极阵列）、RECT（矩形阵列）、PATH（路径阵列），三维阵列需在命令行设置3D选项）

布尔运算

通过组合、切割实体生成复杂形状，是三维建模的关键步骤。

• UNION（并集，将两个或多个实体合并为一个整体，选择所有需合并对象后执行）
• SUBTRACT（差集，从实体中减去与其他实体重叠的部分，先选择被减实体，再选择减去实体）
• INTERSECT（交集，保留多个实体重叠部分，删除其余部分，选择所有参与交集对象）

面与边编辑

• SOLIDEDIT（实体编辑，输入后选择F（面）、E（边）、B（体），对面可拉伸E、移动M、旋转R、倾斜T、删除D、复制C等）
• CHAMFER（倒角，对实体边创建倒角，选择边后指定基面距离和另一距离，三维中需先选择基面）
• FILLET（圆角，对实体边创建圆角，选择边后指定圆角半径，支持多个边同时圆角）

视图与观察快捷键

三维建模需频繁切换视角,观察模型细节，视图控制命令必不可少。

• VPOINT（设置视点，输入后输入坐标值或使用R选项通过角度确定观察方向，如R,45,45表示与XY平面成45度、X轴成45度视角）
• VIEW（命名视图，输入后可保存当前视图、恢复已保存视图，VIEW命令打开对话框管理视图）
• 3DORBIT（三维动态观察，按住鼠标左键拖动旋转模型，右键快捷菜单可切换平移、缩放、调整距离等模式）
• PLAN（置为平面视图，将当前视图设置为当前坐标系的平面视图，如PLAN回车后显示XY平面视图）
• W（窗口缩放，框选区域放大显示）、P（上一个视图，返回上一个视图状态）、Z+E（范围缩放，最大化显示所有对象）

材质与渲染快捷键

完成建模后,通过材质、渲染提升模型视觉效果，适用于效果图制作。

• MATBROWSEROPEN（打开材质浏览器，管理材质库、创建新材质，可为模型赋予材质）
• MATERIALMAP（贴图映射，将材质贴图映射到模型表面，选择对象后指定投影类型（平面/柱面/球面/平面面））
• RENDER（渲染，打开渲染对话框，设置渲染类型（渲染/概念/真实等）、分辨率、光源等，生成最终效果图）
• LIGHT（光源，创建点光源P、聚光灯S、平行光D，调整光源位置、强度、颜色）

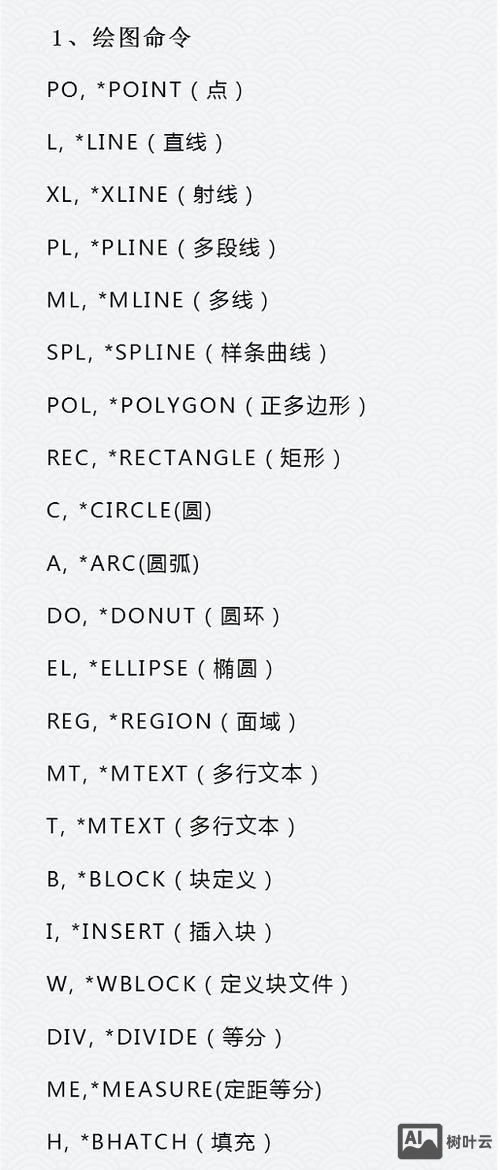

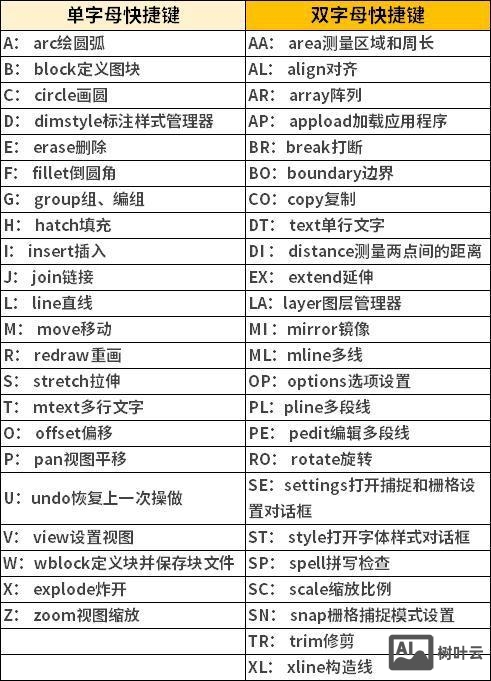

三维建模快捷键命令总表

相关问答FAQs

问题1：如何快速在三维建模中切换到俯视图、前视图和左视图？
解答：CAD中可通过快捷键快速切换标准视图：TOP（俯视图）、FRONT（前视图）、LEFT（左视图），操作时，在命令行直接输入视图名称（如TOP）后按回车即可；也可通过ViewCube控件（界面右上角立方体）直接点击对应面切换，或按V键打开视图列表选择。

问题2：三维建模时，如何让拉伸的实体带有倾斜角度？
解答：使用EXTRUDE命令拉伸时，在指定高度后，命令行会提示“倾斜角：”，直接输入倾斜角度（如15度）即可生成倾斜拉伸实体，注意：倾斜角度范围通常为-90度到90度，正角度向内收缩，负角度向外扩展，若需沿路径拉伸且带倾斜，需先设置路径，再通过EXTRUDE命令的P选项选择路径，并在提示倾斜角时输入角度。
