AutoCAD2007快捷键命令大全有哪些？

在AutoCAD 2007中，熟练使用快捷键命令能显著提高绘图效率，以下是常用快捷键命令的详细整理，涵盖绘图、编辑、视图控制、标注等核心功能，并附表格汇总以便查阅。

绘图类快捷键

绘图是AutoCAD的基础操作,以下快捷键可快速创建基本图形元素：

• L（LINE）：绘制直线
• PL（PLINE）：绘制多段线，可包含直线和圆弧
• XL（XLINE）：绘制构造线（无限长直线）
• ML（MLINE）：绘制多线，用于墙体等平行线绘制
• POL（POLYGON）：绘制正多边形（如三角形、六边形）
• REC（RECTANGLE）：绘制矩形
• C（CIRCLE）：绘制圆，支持圆心、半径（C+R）、两点（2P）、三点（3P）等模式
• A（ARC）：绘制圆弧，可通过起点、圆心、端点等组合绘制
• E（ELLIPSE）：绘制椭圆，需定义轴端点和另一轴长度
• SPL（SPLINE）：绘制样条曲线，用于不规则曲线绘制
• I（INSERT）：插入块或外部参照
• B（BLOCK）：创建新块定义
• H（BHATCH）：填充图案，用于剖面线或纹理填充

编辑与修改类快捷键

编辑操作用于调整已有图形,是绘图过程中最频繁使用的命令：

• CO/CP（COPY）：复制对象，可连续复制（多次模式）
• X（EXPLODE）：分解块、多段线、尺寸标注等复合对象
• M（MOVE）：移动对象，需指定基点和目标点
• RO（ROTATE）：旋转对象，可指定旋转角度或参考角度
• O（OFFSET）：偏移对象，用于平行复制（如放大缩小图形）
• TR（TRIM）：修剪对象，需先选择剪切边界，再修剪多余部分
• EX（EXTEND）：延伸对象，将对象延伸至指定边界
• F（FILLET）：倒圆角，可设置半径连接两条直线或圆弧
• CHA（CHAMFER）：倒角，可设置距离或角度修剪直角
• S（STRETCH）：拉伸对象，用于框选部分图形进行变形
• LEN（LENGTHEN）：拉长对象，可动态调整长度或角度
• MI（MIRROR）：镜像对象，需指定镜像线对称复制
• AR（ARRAY）：阵列对象，支持矩形阵列（行数、列数）和环形阵列（项目数、角度）
• SC（SCALE）：缩放对象，可指定比例因子或参考长度
• AL（ALIGN）：对齐对象，通过源点和目标点对齐图形

视图控制类快捷键

视图操作便于观察和调整图形显示状态：

• Z+E（ZOOM EXTENTS）：缩放至图形范围，最大化显示所有对象
• Z+P（ZOOM PREVIOUS）：恢复上一个视图状态
• Z+W（ZOOM WINDOW）：窗口缩放，框选区域放大
• Z+D（ZOOM DYNAMIC）：动态缩放，实时调整显示比例
• Z+A（ZOOM ALL）：缩放至图形界限或范围，显示所有可见对象
• P（PAN）：平移视图，拖动鼠标移动图形
• V（VIEW）：管理命名视图，保存和恢复特定视角
• DS（DSETTINGS）：设置草图设置，包括捕捉、栅格、极轴等
• MV（MVIEW）：创建浮动视口，用于布局空间多视口显示
• PS（PSPACE）：从模型空间切换到图纸空间
• MS（MODEL）：从图纸空间切换到模型空间

标注与文字类快捷键

标注和文字是工程图纸的重要组成部分,以下快捷键可快速添加注释：

• D（DIMSTYLE）：标注样式管理，设置标注箭头、文字、单位等
• DLI（DIMLINEAR）：线性标注，标注水平或垂直距离
• DAL（DIMALIGNED）：对齐标注，标注倾斜对象的实际长度
• DRA（DIMRADIUS）：半径标注，标注圆或圆弧半径
• DDI（DIMDIAMETER）：直径标注，标注圆或圆弧直径
• DAN（DIMANGULAR）：角度标注，标注两直线夹角或圆弧角度
• DOR（DIMORDINATE）：坐标标注，标注点的坐标位置
• LE（QLEADER）：快速引线，添加带箭头的注释文字
• T（MTEXT）：多行文字，输入段落文本，支持格式调整
• DT（TEXT）：单行文字，输入单行文本，每行独立编辑
• ED（DDEDIT）：编辑文字或标注，双击对象即可修改内容

对象特性与图层类快捷键

对象特性和图层管理是保证图形规范的关键：

• LA（LAYER）：图层特性管理器，创建、删除、冻结图层，设置颜色、线型等
• LT（LINETYPE）：线型管理器，加载、设置线型（如虚线、点划线）
• LW（LWEIGHT）：线宽设置，调整对象显示和打印线宽
• COL（COLOR）：颜色设置，修改对象颜色（随层、随块或指定颜色）
• MA（MATCHPROP）：特性匹配，将源对象的特性（如颜色、线型）应用到目标对象
• CH/MO（PROPERTIES）：特性选项板，查看和修改对象详细属性（如坐标、半径）
• OP/PR（OPTIONS）：选项设置，自定义AutoCAD界面、保存路径、默认单位等

其他常用快捷键

• Ctrl+Z：撤销上一步操作
• Ctrl+Y：恢复撤销的操作
• Ctrl+S：保存文件
• Ctrl+Shift+S：另存为
• Ctrl+C：复制到剪贴板
• Ctrl+V：粘贴剪贴板内容
• Ctrl+1：打开特性选项板
• Ctrl+2：打开设计中心（管理块、图层、外部参照等）
• Ctrl+9：显示/隐藏命令行
• F1：帮助文档
• F3：对象捕捉开关（端点、中点、圆心等）
• F7：栅格显示开关
• F8：正交模式开关（绘制水平/垂直直线）
• F10：极轴追踪开关（按角度引导绘图）

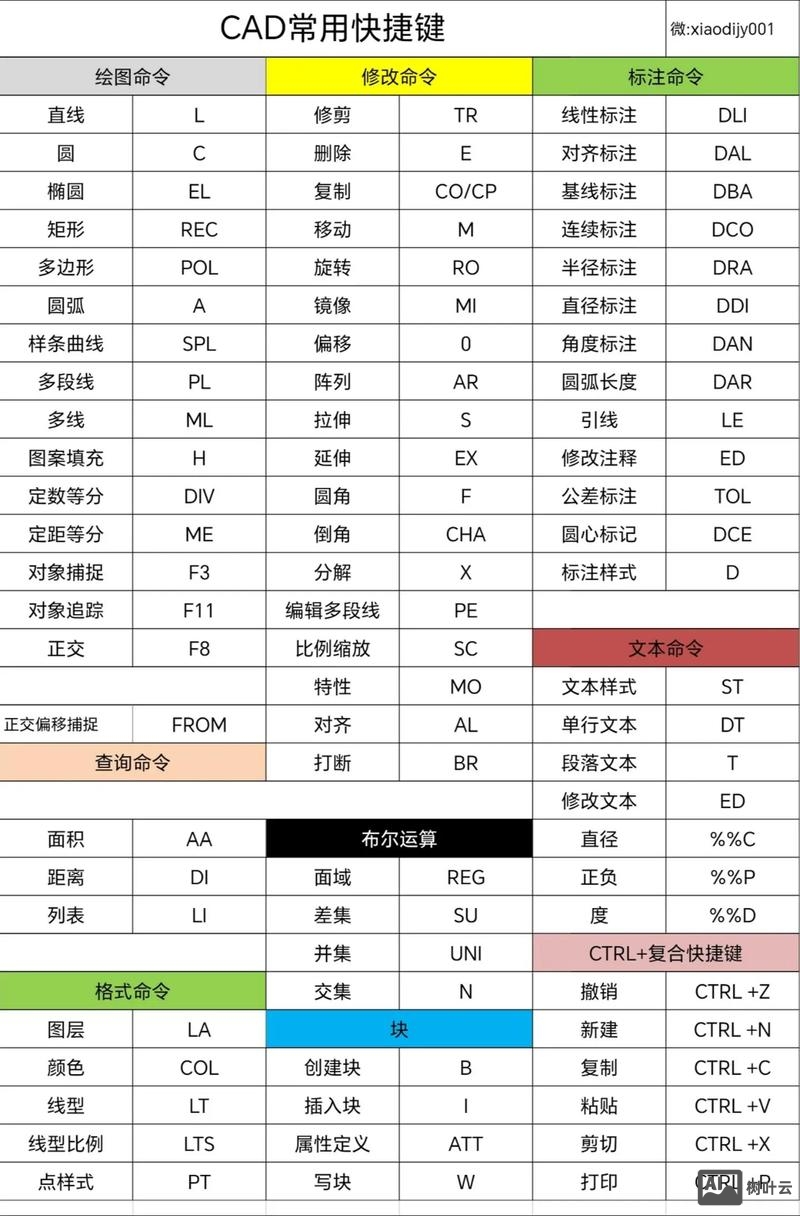

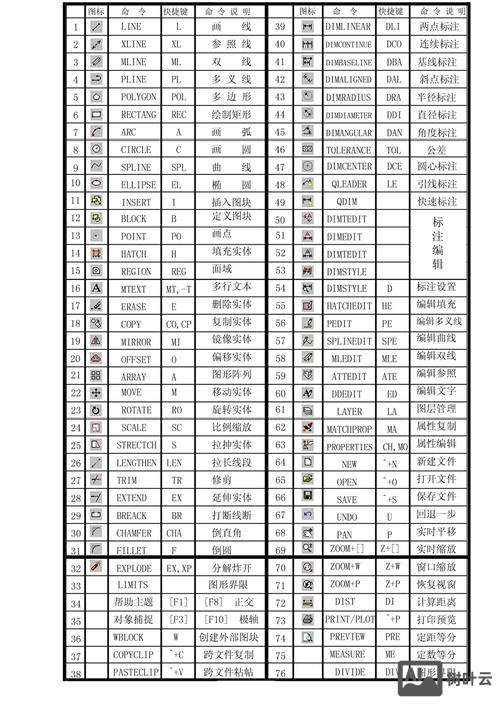

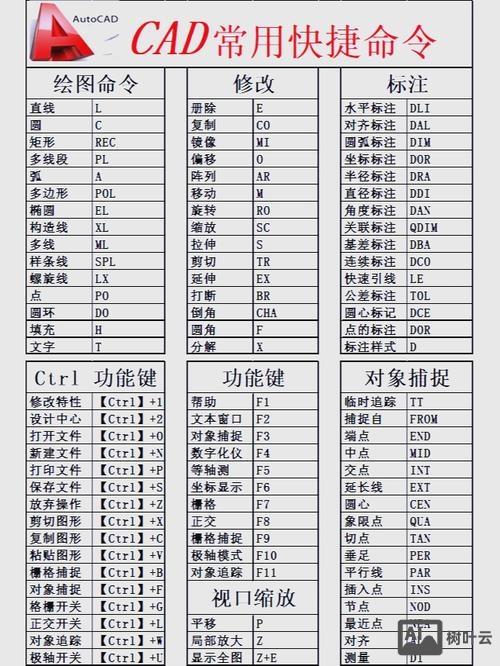

AutoCAD 2007快捷键命令汇总表

相关问答FAQs

Q1：如何自定义AutoCAD 2007的快捷键？
A：在AutoCAD 2007中，可通过以下步骤自定义快捷键：

1. 输入命令“OP”或“OPTIONS”，打开“选项”对话框；
2. 切换到“配置”选项卡，点击“重置”或“添加”来选择当前配置；
3. 点击“键盘快捷键”按钮（部分版本需在“自定义”中设置）；
4. 在“自定义用户界面”中，选择要修改的命令，在“快捷键”栏中输入新的快捷键组合，点击“确定”保存，注意避免与系统默认快捷键冲突。

Q2：为什么输入快捷键后命令无反应？如何解决？
A：可能的原因及解决方法：

1. 输入法问题：确保输入法为英文状态（关闭中文输入法），快捷键仅支持英文模式；
2. 命令未启用：部分命令需先启动相关功能（如“TRIM”需先选择剪切边界）；
3. 快捷键冲突：检查是否与其他软件快捷键冲突，可通过“自定义用户界面”修改；
4. 系统变量问题：输入“SHORTCUTKEY”命令，检查是否为“1”（启用状态），若为“0”则需重新设置；
5. 软件故障：尝试重置AutoCAD设置（输入“OP”→“配置”→“重置”）或重新启动软件。
