CAD二维多段线命令怎么用？

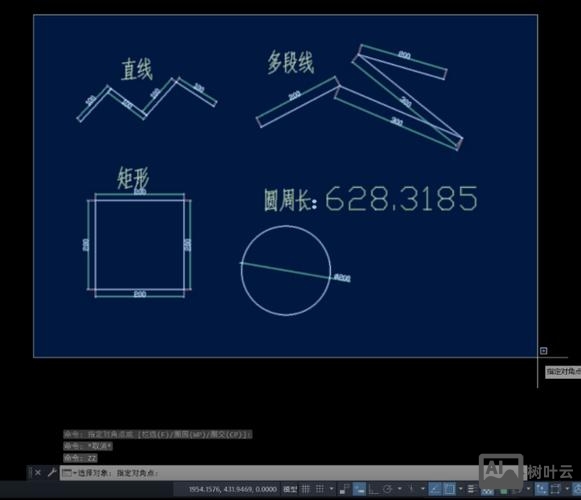

CAD二维多段线命令是AutoCAD中非常基础且功能强大的绘图工具,它允许用户创建由直线段和圆弧段组成的单一对象，这些对象可以具有不同的宽度、线型等特性，广泛应用于绘制建筑平面图、机械零件轮廓、道路中心线等场景，与单独绘制多条直线不同，多段线作为一个整体对象，便于后续的编辑、修改和属性管理，其灵活性和高效性使其成为CAD用户必须掌握的核心命令之一。

要使用多段线命令,用户可以通过多种方式启动：在命令行输入“PL”或“POLYLINE”后按回车键，或在“绘图”工具栏中点击“多段线”图标（通常显示为带有圆弧和直线的箭头符号），启动命令后，AutoCAD会提示用户指定多段线的起点，此时可以在绘图区点击确定起点，或输入坐标值精确定位，起点确定后，命令行会显示当前选项，包括“圆弧”、“闭合”、“半宽”、“长度”、“放弃”和“宽度”等，用户可根据需求选择不同选项来绘制符合要求的多段线。

在绘制直线段时,默认状态下多段线命令会连续绘制直线，用户只需指定下一个点即可，每段直线都是多段线的一部分，若需要切换为圆弧段，可输入“A”选择“圆弧”选项，此时命令行会切换为圆弧绘制模式，提示用户指定圆弧的端点或选择“角度、圆心、方向、半宽、直线、半径、第二个点、放弃、宽度”等子选项，选择“半径”后可输入半径值绘制指定半径的圆弧，选择“直线”选项则可返回直线绘制模式，这种直线与圆弧的灵活切换，使得多段线能够适应各种复杂轮廓的绘制需求。

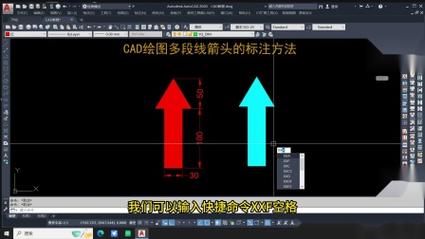

宽度设置是多段线的特色功能之一,通过“宽度”选项，用户可以为多段线的不同线段设置起始宽度和结束宽度，若起始宽度和结束宽度相同，则绘制等宽多段线；若不同，则绘制渐变宽度的多段线，常用于绘制箭头、带宽度的道路或装饰性线条，绘制一个箭头时，可先设置起始宽度为0.2mm，结束宽度为2mm，然后绘制一小段直线，即可形成箭头的尖端。“半宽”选项允许用户通过设置线段的一半宽度来定义整体宽度，操作逻辑与“宽度”选项类似，只是输入值为实际宽度的一半。

在绘制过程中,若需要闭合多段线，可选择“闭合”选项，系统会自动从当前点绘制一条直线或多段线到起点，形成封闭图形，这在绘制多边形或封闭轮廓时非常实用，若绘制过程中出现错误，可使用“放弃”选项撤销上一步操作，避免重新开始，对于需要精确控制长度的线段，可选择“长度”选项，输入长度值后，系统会以当前方向绘制指定长度的直线段。

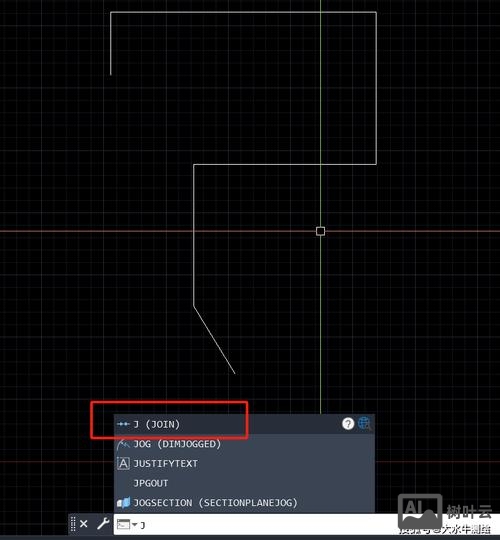

多段线绘制完成后,还可以通过编辑命令进行修改，如使用“编辑多段线”（PEDIT）命令可以合并多条多段线、调整顶点、修改宽度、将多段线转换为样条曲线等，多段线还可以与其他对象（如直线、圆弧）通过“合并”命令转换为单一多段线，方便统一管理，需要注意的是，多段线一旦绘制完成，其整体特性（如线宽、线型）会统一显示，但不同线段的宽度、圆弧半径等参数仍可独立编辑，这体现了多段线在灵活性与整体性之间的平衡。

以下为多段线命令常用选项及功能说明表：

在实际应用中,多段线命令的优势尤为明显，在绘制建筑墙体时，可通过设置多段线宽度为墙厚，一次性绘制出带宽度的墙体轮廓，避免分别绘制两条再进行填充；在绘制机械零件的键槽时，利用多段线的直线与圆弧切换功能，可快速完成复杂轮廓的绘制；在制作地形图时，多段线的宽度变化可用于表示不同区域的边界特征，这些应用场景充分展示了多段线命令在工程绘图中的实用价值。

多段线命令也存在一些使用注意事项,多段线的顶点数量过多可能导致文件体积增大，影响软件运行速度，此时可适当简化顶点或使用样条曲线替代，多段线的宽度仅在模型空间中显示，在布局空间或打印时需确保线宽设置正确，否则可能显示为细线，当多段线被分解（EXPLODE命令）后，会失去其整体特性，转换为单独的直线和圆弧对象，编辑时需注意这一点。

相关问答FAQs：

Q1：如何将已有的多条直线或圆弧合并为一条多段线？
A1：首先确保所有对象端点准确重合，然后在命令行输入“PEDIT”命令，选择其中一条直线作为“多段线”对象（若不是多段线，需先选择“是”将其转换为多段线），接着选择“合并”选项，框选所有需要合并的直线或圆弧，按回车键即可将其合并为一条多段线，注意，合并的对象必须首尾相连或部分重合，否则无法成功合并。

Q2：为什么我绘制的多段线线宽在打印时没有显示？
A2：多段线线宽在打印时不显示通常有两个原因：一是未在打印样式表中启用线宽打印，需在“打印”对话框的“打印样式表”中选择相应的.ctb或.stb文件，并勾选“打印线宽”选项；二是多段线的宽度设置为0，默认情况下宽度为0的多段线会以打印样式设置的线宽打印，而非实际宽度，需通过“PEDIT”命令或“特性”选项板修改线宽值。
