CAD2007对象捕捉命令如何快速精准使用？

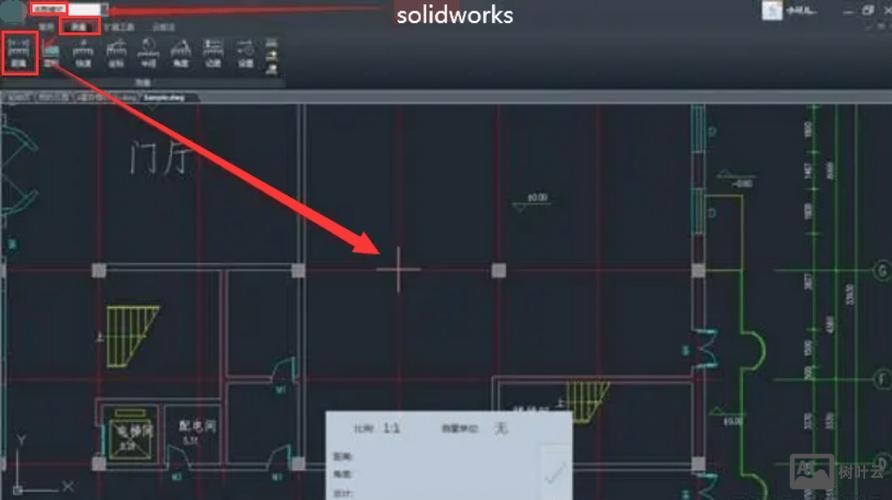

CAD2007中的对象捕捉命令是精确绘图的核心工具，它能够帮助用户快速捕捉到图形中的关键点，如端点、中点、圆心等，从而确保绘图的准确性和效率，在CAD2007中，对象捕捉功能主要通过“对象捕捉”工具栏和“对象捕捉”选项卡来实现,用户可以根据需要启用或禁用特定的捕捉模式。

对象捕捉命令的类型非常丰富，涵盖了绘图过程中可能遇到的各类关键点，常见的捕捉模式包括：端点捕捉（捕捉到直线、圆弧等对象的端点）、中点捕捉（捕捉到对象的中点）、圆心捕捉（捕捉到圆或圆弧的圆心）、节点捕捉（捕捉到点对象或尺寸标注的定义点）、象限点捕捉（捕捉到圆或圆弧的象限点，即0°、90°、180°、270°位置的点）、交点捕捉（捕捉到两个对象的交点）、延伸捕捉（捕捉到对象延伸线上的点）、插入点捕捉（捕捉到块、文字或属性的插入点）、垂足捕捉（捕捉到与对象垂直的点）、切点捕捉（捕捉到与圆或圆弧相切的点）、最近点捕捉（捕捉到对象上距离光标最近的点）等，这些捕捉模式可以单独使用，也可以组合使用,以满足不同绘图需求。

在实际操作中，对象捕捉的启用方式主要有三种：一是通过“对象捕捉”工具栏上的按钮临时启用，这种方式仅在下次单击时生效；二是通过状态栏中的“对象捕捉”按钮进行全局启用，此时只要对象捕捉模式被激活，在绘图过程中就会自动捕捉设定的关键点；三是在命令行中输入“OSNAP”命令，打开“草图设置”对话框，在该对话框中可以设置默认的对象捕捉模式，并调整捕捉靶框的大小和显示方式，在“草图设置”对话框中，用户可以选择需要启用的捕捉模式，并设置“启用对象捕捉”和“启用对象捕捉追踪”选项，还可以通过“选项”按钮进一步调整捕捉的视觉效果和响应速度。

对象捕捉命令的使用技巧对于提高绘图效率至关重要，在绘制直线时，如果需要捕捉到已有直线的端点和圆弧的切点，可以先启用“端点”和“切点”捕捉模式，然后执行直线命令，将光标靠近目标点，系统会自动显示捕捉标记并提示捕捉到的点类型，此时单击即可确定直线起点或终点，在绘制复杂的图形时，可以结合使用对象捕捉和对象捕捉追踪功能，通过捕捉追踪线找到多个对象的交点或特定位置点，对于一些不常用的捕捉模式，可以通过临时捕捉（即按住Shift键右键单击，在快捷菜单中选择捕捉模式）来快速启用,而无需修改全局设置。

对象捕捉功能的设置也直接影响绘图体验，在“草图设置”对话框中，用户可以根据绘图精度要求调整“靶框大小”，靶框越大，捕捉范围越大，但可能降低精确性；靶框越小，捕捉越精确，但需要更精确地移动光标，可以勾选“显示自动捕捉工具栏提示”选项，使系统在捕捉时显示点的类型提示，帮助用户确认捕捉结果，对于颜色较复杂的图形，还可以调整自动捕捉标记的颜色,使其在背景上更加醒目。

在使用对象捕捉命令时，需要注意避免过度依赖自动捕捉，以免在不需要捕捉时产生干扰，在绘制自由曲线或需要手动输入坐标时，可以临时关闭对象捕捉功能，对于一些重叠或距离过近的对象，系统可能会捕捉到错误的点，此时需要放大视图或调整捕捉靶框大小，以确保捕捉到正确的目标点，块对象中的关键点（如插入点）可以通过“插入点”捕捉模式来定位，但在编辑块内部对象时，可能需要暂时禁用块捕捉,以免捕捉到块的插入点而非对象本身的点。

对象捕捉命令的优势在于其高精度和高效性，能够显著减少手动计算坐标的工作量，避免人为误差，特别是在绘制机械装配图、建筑平面图等需要大量精确对齐的图形时，对象捕捉功能几乎是必不可少的工具，通过合理设置和使用对象捕捉命令，用户可以大幅提高绘图速度和质量,使复杂的图形绘制变得简单而准确。

以下是一些常用的对象捕捉模式及其功能说明：

相关问答FAQs：

1. 问：为什么在启用对象捕捉后，仍然无法捕捉到目标点？
   答：可能的原因有几个：一是目标点不在当前启用的捕捉模式范围内，例如启用了“端点”捕捉，但目标点是“中点”；二是“对象捕捉”功能未全局启用，需要检查状态栏中的“对象捕捉”按钮是否处于按下状态；三是捕捉靶框设置过小，导致无法准确捕捉到目标点，可以通过“草图设置”对话框调整靶框大小；四是图形显示比例过小，导致目标点与光标距离过近,可以适当放大视图后再尝试捕捉。

2. 问：如何临时使用一种未在全局设置中启用的捕捉模式？
   答：可以通过临时捕捉功能来实现，在绘图过程中，按住Shift键并右键单击，系统会弹出快捷菜单，其中包含了所有对象捕捉模式，用户可以直接选择需要的捕捉模式，此时该捕捉模式将临时生效，仅对下一次单击有效，使用后自动恢复到全局设置状态，也可以在命令行中输入“_temporary”加上捕捉模式名称（如“_temporary endpoint”）来临时启用特定捕捉模式。
