CAD2008作为经典的二维设计软件，其命令体系是高效绘图的核心，掌握常用命令的操作步骤，能显著提升设计效率，以下从基础绘图、编辑修改、标注尺寸、视图控制四大类,详解核心命令及操作逻辑。

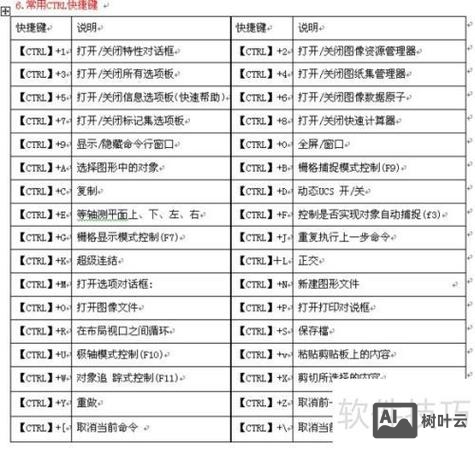

（图片来源网络，侵删）
基础绘图命令
基础绘图是CAD的起点，通过输入命令或点击工具栏图标创建几何图形。
直线（LINE/L）
- 功能：绘制连续直线段。
- 操作步骤：
① 输入命令“L”回车，或点击“绘图”工具栏的“直线”图标；
② 指定起点（如输入坐标“100,100”或直接点击鼠标）；
③ 指定下一点（如输入“@200,0”表示沿X轴正向移动200单位）；
④ 连续输入下一点或按回车结束命令，输入“C”可闭合图形。
圆（CIRCLE/C）
- 功能：绘制圆形，支持多种定义方式。
- 操作步骤：
① 输入“C”回车；
② 指定圆心（点击或输入坐标）；
③ 输入半径值（如“50”）或直径值（“D”后输入“100”）。
其他方式：输入“3P”可通过三点画圆，“2P”通过直径两端点画圆，“TTR”通过切点和半径画圆。
矩形（RECTANG/REC）

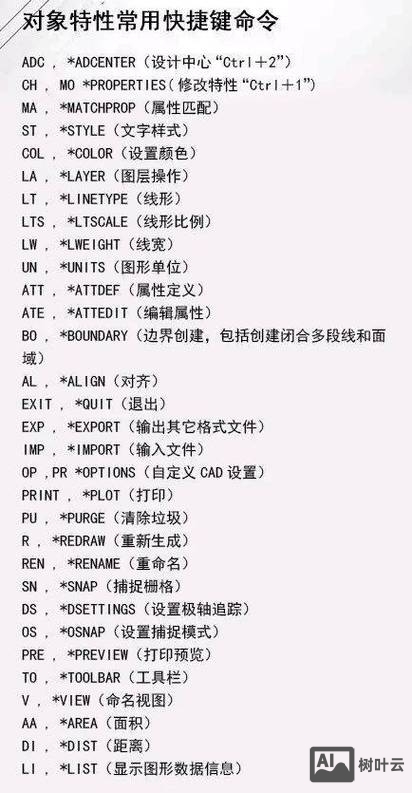

（图片来源网络，侵删）- 功能：绘制矩形，可设置圆角、宽度等属性。
- 操作步骤：
① 输入“REC”回车；
② 指定第一个角点（如“0,0”）；
③ 输入第二个角点（如“300,200”），或使用“C”设置圆角半径（“C”后输入“20”），“W”设置线宽。
多段线（PLINE/PL）
- 功能：绘制由直线和圆弧组成的连续线段，可统一设置宽度。
- 操作步骤：
① 输入“PL”回车；
② 指定起点后，输入“W”设置起点宽度（如“10”）和终点宽度（如“10”）；
③ 输入直线长度（如“100”）或圆弧参数（“A”后输入半径、角度等）。
编辑修改命令
编辑命令用于调整已有图形，是优化图形的关键。
移动（MOVE/M）
- 功能：将对象平移至指定位置。
- 操作步骤：
① 输入“M”回车，选择要移动的对象（框选或点选），回车确认；
② 指定基点（如对象的角点）；
③ 指定目标点（输入坐标或直接点击）。
复制（COPY/CO）
（图片来源网络，侵删）- 功能：复制对象至新位置，保留原对象。
- 操作步骤：
① 输入“CO”回车，选择对象后回车；
② 指定基点和目标点，可多次复制（输入“M”后连续指定目标点）。
修剪（TRIM/TR）
- 功能：以其他对象为边界，剪切多余部分。
- 操作步骤：
① 输入“TR”回车，选择边界对象（如一条直线），回车确认；
② 选择要剪切的对象（点击边界外的线段部分）。
偏移（OFFSET/O）
- 功能：创建与原对象平行的新对象（如等距线、同心圆）。
- 操作步骤：
① 输入“O”回车，输入偏移距离（如“20”）；
② 选择原对象，点击偏移方向（如直线上方或下方）。
标注尺寸命令
尺寸标注是图形与生产之间的桥梁，需确保准确性和规范性。
线性标注（DIMLINEAR/DLI）
- 功能：标注水平、垂直或倾斜方向的长度。
- 操作步骤：
① 输入“DLI”回车；
② 指定第一条尺寸界线原点（如线段端点）；
③ 指定第二条尺寸界线原点；
④ 拖动标注至合适位置，点击确认。
半径标注（DIMRADIUS/DRA）
- 功能：标注圆或圆弧的半径。
- 操作步骤：
① 输入“DRA”回车；
② 选择圆或圆弧；
③ 拖动标注线至外侧，点击确认，自动显示半径符号“R”。
视图控制命令
视图控制便于观察和操作复杂图形。
缩放（ZOOM/Z）
- 功能：调整视图显示比例。
- 操作步骤：
① 输入“Z”回车；
② 输入选项（如“E”显示全部图形，“W”窗口放大框选区域）。
平移（PAN/P）
- 功能：移动视图而不改变图形比例。
- 操作步骤：
① 输入“P”回车，或按住鼠标滚轮拖动；
② 松开鼠标停止平移。
核心命令速查表
| 命令类别 | 命令全称/简称 | 核心功能 |
|---|---|---|
| 绘图 | LINE/L | 绘制直线 |
| 绘图 | CIRCLE/C | 绘制圆 |
| 编辑 | MOVE/M | 移动对象 |
| 编辑 | TRIM/TR | 修剪对象 |
| 标注 | DLI | 线性标注 |
| 视图 | ZOOM/Z | 缩放视图 |
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：使用“阵列（ARRAY/AR）”命令，输入“AR”回车，选择对象后选择“矩形阵列（R）”，输入行数、列数及间距，即可快速生成多个等距排列的图形。
Q2：CAD2008中如何取消误操作？
A：使用“放弃（UNDO/U）”命令，输入“U”回车可撤销上一步操作，或按“Ctrl+Z”快捷键；若需恢复撤销的操作，输入“REDO”或按“Ctrl+Y”。
