CAD云线命令快捷键是什么？

在CAD软件中,云线命令（REVCLOUD）主要用于绘制 revision clouds（修订云线），常用于突出显示图纸中的修改区域或重要部分，虽然不同版本的CAD软件中，云线命令的快捷键可能存在细微差异，但核心操作逻辑基本一致，以下将围绕CAD云线命令的快捷键、使用方法、参数设置及实用技巧展开详细说明，帮助用户高效掌握这一功能。

云线命令的基本快捷键与调用方式

在大多数CAD版本（如AutoCAD、中望CAD等）中，云线命令的默认快捷键为 REVCLOUD，用户可通过以下三种方式快速调用该命令：

1. 命令行输入：直接在CAD命令行窗口输入 REVCLOUD，按回车键确认。
2. 快捷键简化：为提高效率，用户可自定义简化快捷键（如输入 REV 后按回车），或通过 OPTIONS 命令打开“选项”对话框，在“文件”选项卡中找到“自定义”设置快捷键。

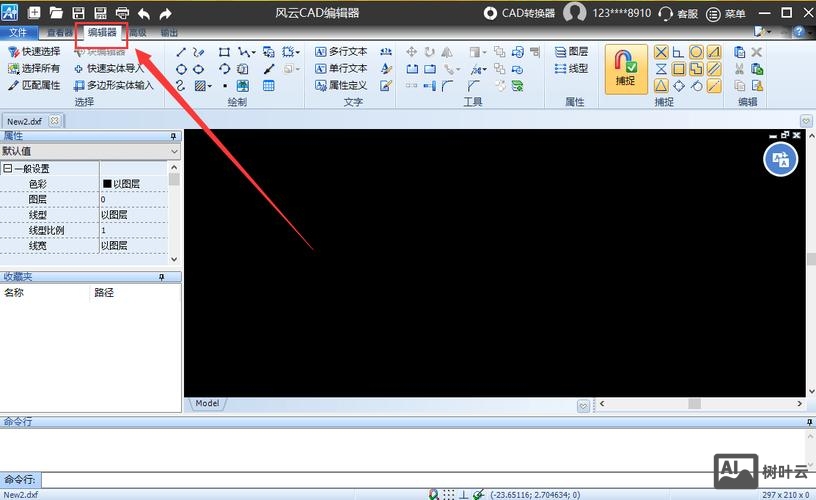

3. 功能区调用：在CAD功能区中，切换到“注释”选项卡，找到“云线”按钮（通常位于“标注”面板中），单击即可激活命令。

云线命令的核心参数与操作步骤

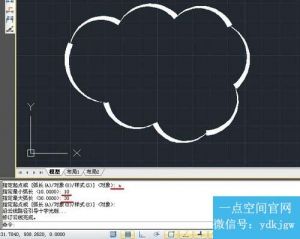

调用云线命令后,命令行会提示当前云线的弧长、样式等参数，并要求用户指定起点，以下是详细操作步骤及参数说明：

基本绘制流程

• 第一步：输入快捷键 REVCLOUD，按回车键。
• 第二步：根据命令行提示，指定云线的起点（单击鼠标左键）。
• 第三步：移动鼠标绘制云线路径，系统会自动生成连续的圆弧线条。

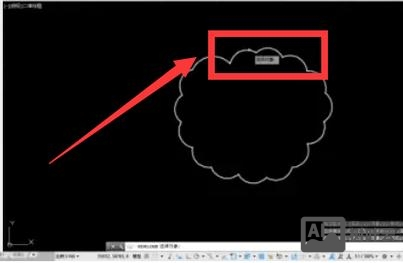

• 第四步：闭合云线：将鼠标移动至起点附近，系统会自动提示“闭合”，单击即可完成绘制；或按回车键手动闭合。

关键参数解析

在绘制过程中,命令行会显示以下参数选项，用户可根据需求调整：

云线命令的高级应用技巧

快速修改已有云线

若需调整已绘制云线的弧长或样式,可双击云线，或在选中后右键选择“特性”，在“特性”面板中修改“弧长”或“样式”参数，通过 MATCHPROP（格式刷）命令，可将一个云线的样式快速应用到其他云线。

结合其他命令提升效率

• 边界转换：使用 BOUNDARY 命令创建封闭区域，再通过云线命令的“对象”选项将其转换为云线，适合快速标注复杂修改范围。
• 修剪与延伸：云线属于多段线的一种，可通过 TRIM（修剪）或 EXTEND（延伸）命令与其他对象交互，例如修剪云线超出边界的部分。

自定义云线样式

在CAD中,用户可通过 LINETYPE 命令加载或自定义线型，为云线设置不同的颜色、线宽或线型，使其在图纸中更醒目，将云线颜色设置为红色，线宽设置为0.3mm，可突出显示修改区域。

常见问题与注意事项

1. 云线弧长不均匀：若绘制时弧长差异过大，可能是由于未设置“最小弧长”和“最大弧长”的比例，建议在绘制前通过 A 选项固定弧长范围，或检查“特性”面板中的弧长参数是否正确。
2. 云线无法闭合：手动绘制时，若起点与终点距离过远，系统可能无法自动闭合，此时可按回车键手动闭合，或使用 PEDIT 命令的“闭合”选项进行修复。

相关问答FAQs

问题1：如何将直线或多段线转换为云线？
解答：在CAD中，无法直接将直线或多段线转换为云线，但可通过以下方法实现：

1. 使用 PEDIT 命令将直线或多段线合并为一条多段线；
2. 输入 REVCLOUD 命令，选择“对象”选项（输入 O），然后选择合并后的多段线，系统会自动将其转换为云线。

问题2：云线的弧长如何与图纸比例匹配？
解答：云线的弧长应根据图纸比例进行调整，以确保打印效果符合要求，在1:100的图纸中，若希望打印后的云线弧长为5mm，则设置CAD中的弧长为500（5×100），具体操作：输入 REVCLOUD 后，选择“弧长”选项（输入 A），输入最小和最大弧长值（如 400,600），确保数值与图纸比例匹配。
