CAD三维修剪命令如何高效操作？

在CAD软件中,三维修剪命令是进行复杂模型编辑的重要工具，它允许用户通过修剪或延伸三维实体、曲面或网格的面、边或整个对象，以精确调整模型的形状和结构，与二维修剪命令不同，三维修剪命令需要考虑空间几何关系，因此操作逻辑和参数设置更为复杂，本文将详细介绍CAD三维修剪命令的使用方法、适用对象、操作步骤及注意事项，并通过实例说明其应用场景。

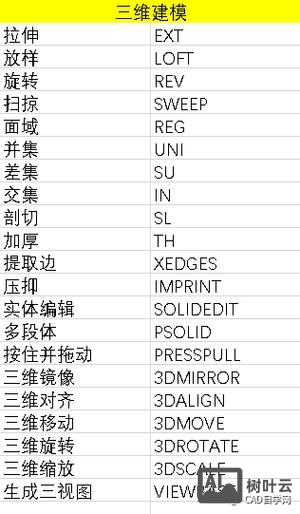

（图片来源网络，侵删）

三维修剪命令的基本概念

CAD中的三维修剪命令主要包括“TRIM”（修剪）、“EXTEND”（延伸）以及针对三维实体的“SLICE”（剖切）和“SECTION”（截面生成）。“TRIM”和“EXTEND”在三维模式下需要通过“SUBJECT”选择集和“ cutting edges/edges to extend to”的选择逻辑实现，而“SLICE”则通过剖切平面分割实体，这些命令的共同点是能够基于几何约束精确修改模型，适用于机械设计、建筑建模等领域。

适用对象与限制

三维修剪命令的支持对象因CAD版本而异,但通常包括以下类型：

三维实体：如长方体、球体、拉伸体等，可通过“SLICE”命令直接剖切。
曲面：包括NURBS曲面和程序化曲面，部分高级版本支持通过“TRIM”修剪边界。
网格对象：适用于网格模型的边或面修剪，但功能相对有限。

限制条件：

三维修剪无法直接修剪非封闭曲面或网格的内部面。
部分旧版CAD不支持对曲面或网格的三维修剪,需转换为实体后再操作。
修剪操作需确保剪切边与被修剪对象在空间中存在实际交点。

操作步骤详解

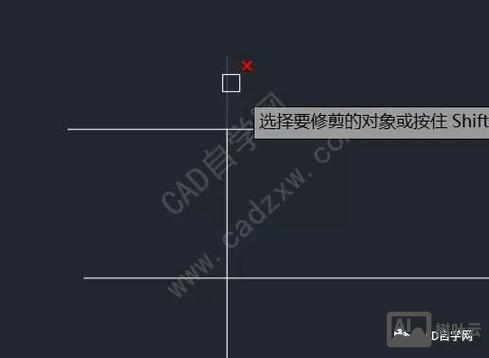

使用“TRIM”命令修剪三维对象

步骤：

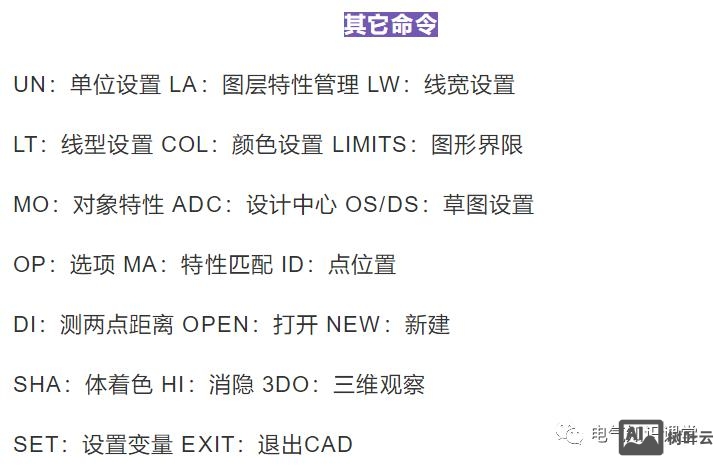

（图片来源网络，侵删）

启动命令：在命令行输入TRIM并回车，或通过“修改”选项卡选择“修剪”。
选择剪切边：提示“选择剪切边…”时，选择作为修剪工具的对象（如曲面、实体边或其他几何体）。
选择要修剪的对象：根据提示点击需要修剪的部分，系统会自动计算剪切边与对象的交点并删除多余部分。
选项设置：
- 投影（P）：选择“无”仅修剪实际相交对象；“UCS”按当前XY平面投影修剪；“视图”按当前视图方向投影修剪。
- 边（E）：设置“延伸”或“不延伸”，控制是否隐含延长剪切边进行修剪。

示例：修剪两个相交长方体的公共部分。

绘制两个相互垂直的长方体；
执行TRIM命令，选择其中一个长方体作为剪切边；
点击另一个长方体的重叠部分,完成修剪。

使用“SLICE”命令剖切实体

步骤：

启动命令：输入SLICE回车，或通过“三维工具”选项卡调用。
选择对象：选择要剖切的三维实体。
定义剖切平面：通过以下方式之一确定平面：
- 三点（3）：指定三个点定义平面。
- 对象（O）：选择圆、椭圆、二维多段线等作为参照平面。
- 视图（V）：使用当前视图平面作为剖切面。
- XY/YZ/ZX平面：按坐标系平面剖切。
保留部分：选择要保留的一侧实体，或输入“B”保留两侧。

示例：将圆柱体沿对角线剖切。

绘制圆柱体；
执行SLICE，选择圆柱体后输入“3”；
依次指定圆柱体顶面圆心、底面圆心及侧面一点定义剖切面；
点击保留一侧,完成剖切。

曲面修剪的特殊操作

对于曲面对象,需注意以下步骤：

（图片来源网络，侵删）

确保曲面具有明确的边界（如通过EXTRUDE生成）。
使用TRIM命令时，需选择曲面的一条边作为剪切边，再点击要删除的曲面部分。
部分版本需启用“建模”工作空间中的“曲面修剪”工具。

常见问题与解决方案

修剪后对象未按预期更新
- 原因：剪切边与被修剪对象未实际相交，或投影模式设置错误。
- 解决：检查对象位置关系，尝试调整投影模式（如改用“UCS”投影）。
“SLICE”命令无法分割曲面
- 原因：曲面未转换为实体，或剖切平面未完全穿过对象。
- 解决：使用CONVTOSOLID命令转换曲面，或重新定义剖切平面确保相交。

应用场景与技巧

机械设计：通过修剪和剖切生成零件的内部特征（如孔槽）。
建筑建模：修剪墙体或楼板以适应门窗洞口。
技巧：结合“对象捕捉”和“几何约束”提高修剪精度；使用“并集”（UNION）或“差集”（SUBTRACT）命令替代部分修剪操作。
