在3ds Max中，法线是模型表面垂直于面的虚拟方向，它决定了模型在渲染和光照时的显示效果，例如面的朝向是否可见、光照反射角度是否正确等，当模型由多个部分组合或经过编辑后，常会出现法线方向不一致的情况，导致模型出现镂空、反光错误、阴影异常等问题。“统一法线”（Unify Normals）命令便成为解决这类问题的关键工具，本文将详细介绍3ds Max中统一法线命令的功能、使用方法、注意事项及相关技巧,帮助用户高效处理模型法线问题。
统一法线命令的核心功能与适用场景
统一法线命令主要用于将模型所有面的法线方向调整为一致，通常统一为“朝外”或“朝内”的统一方向，消除法线方向混乱导致的显示异常，其核心功能包括：
- 统一法线方向：将模型中朝向不同方向的法线调整为同一方向（默认为所有法线朝向模型外部，类似“外壳”效果）。
- 修复法线错误：解决因布尔运算、镜像、焊接等操作导致的法线翻转或重叠问题。
- 优化渲染效果：确保模型在渲染时所有面都能正确接收光照，避免出现“面消失”或“反光错误”的 artifacts（瑕疵）。
适用场景：
- 复杂组合模型（如多个布尔对象拼接后）；
- 镜像复制的模型部件（镜像后可能出现法线反向）；
- 导入的外部模型（如从其他软件导入的模型常存在法线方向混乱）；
- 编辑多边形后（如挤出、倒角等操作可能影响局部法线方向）。
统一法线命令的调用与操作步骤
在3ds Max中，统一法线命令主要针对“可编辑多边形”（Editable Poly）或“可编辑网格”（Editable Mesh）对象使用，操作步骤如下：

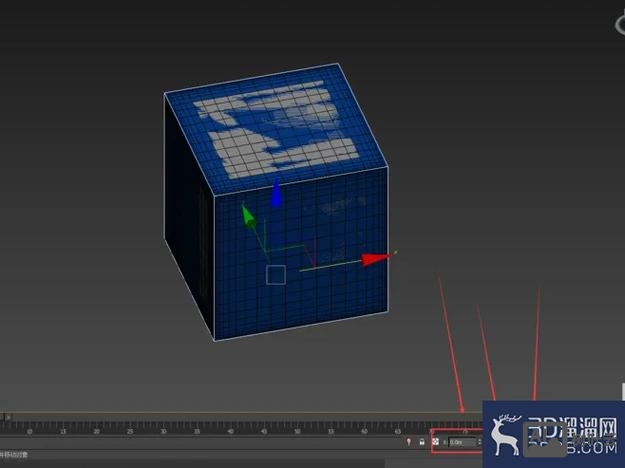

转换模型为可编辑状态
选中需要处理法线的模型，在视图中右键单击，选择“转换为可编辑多边形”（Convert to Editable Poly），或通过修改器列表添加“编辑多边形”（Edit Poly）修改器。
进入“元素”或“多边形”子对象层级
在修改器堆栈中，展开“可编辑多边形”选项，进入“元素”（Element）或“多边形”（Polygon）子对象层级。
- 元素层级：针对模型的整体部分（如一个带孔的立方体，其外壳和孔洞边缘可视为不同元素）；
- 多边形层级：针对单个面进行精确处理（若仅需要修复局部法线，可在此层级框选目标面）。
执行统一法线命令
- 通过修改器面板
在“多边形”或“元素”子对象层级，找到“曲面属性”（Surface Properties）卷展栏，其中包含“翻转法线”（Flip Normals）、统一法线（Unify Normals）等按钮，直接点击“统一法线”按钮，即可将当前选择的所有面法线方向统一为一致（默认朝外）。 - 通过快捷菜单
在视图中选中模型（或进入子对象层级后框选目标面），单击鼠标右键，在四元菜单中选择“变换”（Transform）→“统一法线”（Unify Normals）。 - 通过工具面板
打开“工具”（Tools）菜单，选择“法线”（Normals）→“统一法线”（Unify Normals），在弹出的对话框中可选择“选定对象”（Selected Objects）或“所有对象”（All Objects），对场景中的单个或多个模型批量处理。
检查法线效果
执行命令后，可通过以下方式确认法线是否统一：
- 视图中观察：开启“面法线”（Face Normals）显示（在“视图”（Views）→“视口配置”（Viewport Configuration）→“视觉样式”（Visual Style）中勾选），查看模型表面的蓝色箭头是否全部朝向一致；
- 渲染测试：快速渲染场景，观察模型是否出现镂空或反光异常；
- “翻转法线”辅助检查：若统一后仍有问题，可尝试局部使用“翻转法线”（Flip Normals）命令，对比调整前后的效果差异。
统一法线命令的注意事项与常见问题
虽然统一法线操作简单，但若使用不当，可能导致模型出现新的问题，以下是关键注意事项：
区分“统一法线”与“翻转法线”
- 统一法线（Unify Normals）：将所有面法线调整为同一方向（如全部朝外），不改变模型拓扑结构；
- 翻转法线（Flip Normals）：将选中面的法线方向完全反转（如朝外变朝内），通常用于修复单个面的法线错误。
错误操作示例：若仅需修复局部面，误用“统一法线”可能导致相邻面的法线方向冲突，反而产生新的显示问题。
法线与“平滑组”的关联
法线方向直接影响模型的平滑效果，3ds Max中，“平滑组”（Smooth Groups）决定了模型表面的平滑过渡，而法线方向需与平滑组匹配：若法线方向混乱，即使设置了平滑组，模型仍可能显示为“硬边”或“断裂”，建议在统一法线后，检查平滑组是否正确（可通过“编辑多边形”→“曲面属性”中的“自动平滑”（Auto Smooth）功能批量处理）。
对封闭模型的特殊要求
对于封闭的模型（如角色、机械零件），统一法线后需确保所有面均朝向外部，否则内部面可能在渲染时显示为“镂空”，可通过以下方法验证：
- 在透视图中进入“边”子对象层级，观察模型内部的边是否可见（若内部边可见，说明存在朝内的面）；
- 使用“法线对齐”（Normal Align）工具，手动点击模型表面，检查法线箭头是否始终指向外部。
对非流形模型的影响
非流形模型（如单面厚度、自相交的面）在统一法线时可能出现异常，因为其拓扑结构本身不符合3D渲染的规范，建议先通过“检查器”（Utilities面板→More→Reset XForm）或“网格清理”（Mesh Clean）工具修复模型拓扑，再进行统一法线操作。
统一法线命令的高级应用技巧
结合“法线修改器”进行非破坏性调整
若希望保留模型原始编辑状态，可添加“法线修改器”（Normal Modifier）到修改器堆栈顶部，通过修改器的“翻转”（Flip）和“统一”（Unify）参数，实时调整法线方向，而无需直接编辑模型的多边形子对象，避免破坏拓扑结构。
批量处理多个模型的法线
当场景中存在大量需要统一法线的模型时，可通过“工具”（Tools）→“法线”（Normals）→“统一法线”，在弹出的对话框中选择“所有对象”（All Objects），一次性处理场景中所有可编辑多边形模型的法线，但需注意，此操作会对所有模型生效，若部分模型需要保留原始法线方向，建议先隐藏或冻结这些模型。
导入模型时的法线预处理
从其他软件（如Maya、Blender、CAD）导入模型时，常因坐标系统差异导致法线方向混乱，建议在导入后，先使用“重置变换”（Reset XForm）工具清除模型的缩放和旋转信息，再执行统一法线命令，确保模型与3ds Max的坐标系一致。
相关问答FAQs
Q1：统一法线后，模型局部仍出现“镂空”或“反光错误”，是什么原因？如何解决？
A：可能原因包括：
- 模型存在非流形拓扑：如单面厚度、未封闭的孔洞等，导致法线统一后内部面仍被渲染，需使用“编辑多边形”工具修复拓扑，或通过“网格清理”插件移除非流形结构；
- 平滑组设置错误：若相邻面的平滑组不同，即使法线方向一致，渲染时仍可能出现硬边或断裂，需检查“曲面属性”卷展栏中的平滑组，确保相邻面共享相同的平滑组；
- 法线显示与实际渲染不一致：视图中可能因“强制双面”（Force 2-Sided）显示设置掩盖了法线问题，需关闭“强制双面”，重新渲染测试。
解决步骤：① 检查并修复模型拓扑；② 统一法线后，使用“自动平滑”功能重新分配平滑组；③ 在渲染设置中关闭“强制双面”，确认渲染效果。
Q2：统一法线命令会改变模型的顶点、边或面的位置吗？是否会影响模型的UV贴图？
A：统一法线命令仅改变法线方向（即面的“朝向”），不会修改模型的顶点、边或面的位置，因此不会影响模型的几何形状和拓扑结构，对于UV贴图，法线方向本身与UV坐标无关，因此统一法线不会导致UV错位或拉伸，但需注意，若模型在编辑多边形子对象层级时误操作了顶点位置，可能导致UV与模型表面不匹配，此时需通过“UVW贴图”修改器或“展开UVW”（Unwrap UVW）工具重新调整UV,而非依赖法线命令。
