CAD中Z命令的用法与操作步骤是什么？

在CAD软件中,Z命令是视图缩放命令（ZOOM）的快捷键，用于调整图形的显示比例和范围，以便更清晰地查看或编辑图形细节，Z命令功能强大，支持多种缩放方式，掌握其使用方法能显著提升绘图效率，以下从命令调用、常用选项、操作技巧及实际应用场景等方面详细介绍Z命令的使用方法。

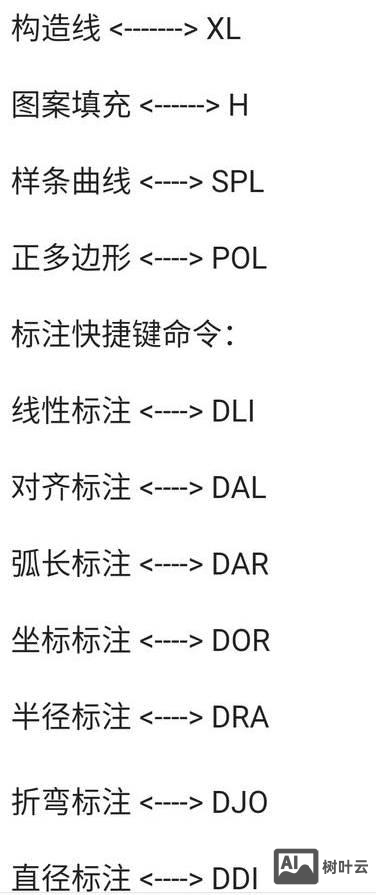

Z命令的调用方式

在CAD中,Z命令可通过以下三种方式调用：

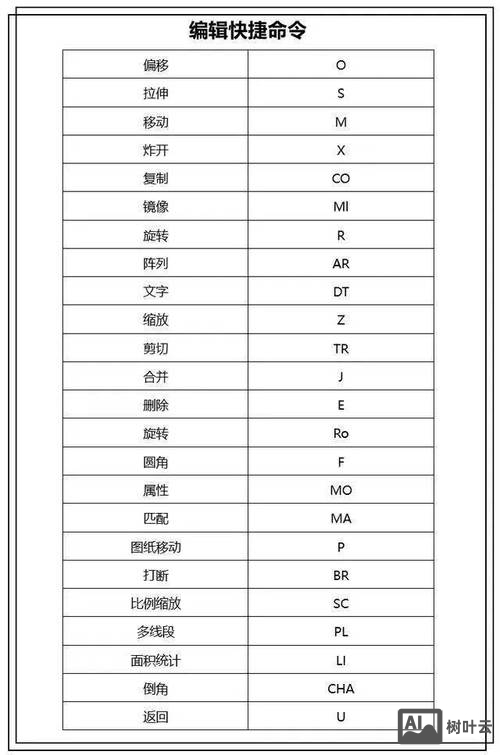

1. 命令行输入：直接在命令行输入“Z”或“ZOOM”，按回车键确认。
2. 功能区面板：切换至“视图”选项卡，在“导航”面板中找到“范围”“窗口”等缩放按钮（部分按钮图标与Z命令选项对应）。
3. 鼠标操作：按住鼠标滚轮上下滑动可实时缩放视图；双击滚 wheel 可快速缩放至图形范围；按住滚 wheel 拖动可平移视图（与Z命令中的“实时”选项功能一致）。

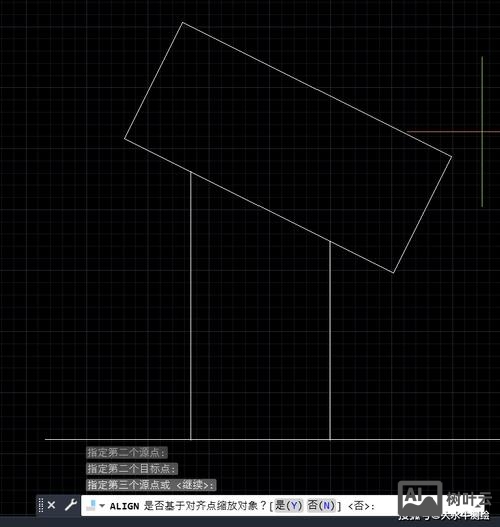

Z命令的常用选项及操作

Z命令包含多个子选项,每个选项适用于不同的查看需求，以下是核心选项的详细说明及操作步骤：

Z命令的高级应用技巧

1. 结合透明命令使用：在执行其他命令过程中（如LINE、COPY），可输入“Z”透明调用缩放功能，例如绘制直线时输入“Z W”框选区域放大，不影响当前命令执行。
2. 自定义右键菜单：通过“选项→用户系统配置→自定义右键单击”，设置“命令执行过程中”单击右键显示“缩放”选项，提升操作效率。
3. 视图命名与恢复：使用Z命令缩放后，可通过“视图→命名视图”保存当前显示状态，后续通过“视图→恢复”快速切换至保存的视图。
4. 与三维视图结合：在三维建模中，Z命令可配合“视图→三维视图”中的选项（如俯视、西南等轴测）调整观察角度，例如输入“Z E”后切换至西南等轴测视图，可最大化显示三维模型。

实际应用场景示例

1. 细节编辑：当需要修改图形中的细小部分（如螺纹、倒角）时，使用“Z W”框选该区域放大，避免误操作。
2. 图纸布局检查：在布局空间中，输入“Z A”可查看整个视口边界，确保所有图形元素可见；输入“Z E”可调整视口比例以适应图形大小。
3. 大型图纸导航：对于复杂的大型图纸（如建筑平面图），可通过“Z O”选择特定楼层或区域快速定位，或使用“Z D”动态调整视框范围。
4. 协同校对：与他人共享图纸时，使用“Z命名视图”保存关键区域视图，并通过PDF或DWF导出时保留视图标签，方便对方快速定位问题。

注意事项

1. 缩放比例与打印比例：使用“比例缩放（Z S）”时，若需按1:1打印，需确保模型空间中的绘图界限与实际尺寸一致，布局空间中通过视口比例控制打印输出比例。
2. 视图重生成：当图形显示异常（如线条缺失）时，可输入“RE”执行“重生成”命令，再结合Z命令刷新视图。
3. 鼠标滚 wheel 失灵处理：若鼠标滚 wheel 无法缩放，可通过“选项→系统→定点设备”检查驱动设置，或使用命令行选项替代。

相关问答FAQs

Q1：为什么使用Z命令后图形显示模糊？如何解决？
A：通常因视图缩放比例过大或图形复杂导致显示渲染不完整，解决方法：输入“RE”回车执行“重生成”命令，强制系统重新计算并刷新图形显示；或输入“OP”打开选项对话框，在“显示→显示性能”中取消勾选“应用实体填充”等选项以提升渲染速度。

Q2：如何在CAD中快速返回上一次的视图状态？
A：可通过两种方式实现：一是输入“Z”回车后输入“P”（Previous），系统将自动恢复至上一个Z命令的视图；二是使用标准工具栏中的“上一个”按钮（图标为带箭头的圆形），或按住“Ctrl”键的同时单击鼠标滚 wheel（部分CAD版本支持），此功能适用于频繁切换不同视图查看细节的场景。
