在CAD软件中,Z命令是一个基础且高频使用的命令，全称为“ZOOM”，中文常译为“缩放”，该命令主要用于调整当前视图的显示比例和范围，使用户能够更清晰地观察、编辑图形中的细节部分或整体布局，虽然Z命令本身功能单一，但它是CAD操作中不可或缺的工具，尤其在处理复杂图纸时，灵活运用Z命令的子命令能显著提升绘图效率，以下将从命令功能、子命令详解、使用场景、操作技巧及注意事项等方面展开详细说明。

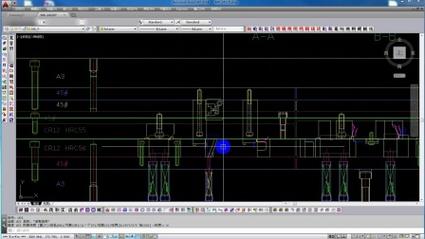

Z命令的基本功能是控制视图的显示比例和范围,当用户执行Z命令后，命令行会提示“[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)]<实时>：”，这表明Z命令包含多个子命令，每个子命令对应不同的视图调整方式。“实时”是默认选项，用户无需输入子命令关键词，直接在绘图区按住鼠标左键并拖动即可实现动态缩放，向上拖动放大视图，向下拖动缩小视图，这种交互方式最为直观便捷，而其他子命令则提供了更精确或特定场景下的视图控制需求。
Z命令的各个子命令功能各异,适用于不同的操作场景。“全部(A)”子命令用于显示整个图形范围，包括绘图界限（LIMITS）内的所有对象，即使有些对象位于当前视图之外，执行该命令后也会自动调整视图以包含所有图形，若图形中包含三维实体或外部参照，“全部(A）”可能无法完全显示，此时可使用“范围(E）”子命令，该命令会以最大化显示所有可见对象为目标，自动计算并调整视图范围，确保图形占满整个绘图窗口，常用于查看未完全显示的复杂图形。“中心(C）”子命令允许用户指定视图的中心点和缩放比例，执行后需输入新的中心点坐标及高度值（或比例因子），适用于需要将特定区域置于视图中心并精确调整显示比例的场景，例如查看机械零件的某个关键尺寸。
“动态(D）”子命令提供了一种交互式的视图调整方式，执行后绘图区会显示一个带“×”的矩形框，用户可通过移动鼠标调整矩形框的位置，单击后矩形框变为带“→”的箭头，此时可调整矩形框的大小，再次单击确认缩放范围，这种方式结合了平移和缩放功能，尤其适合在大幅面图纸中快速定位目标区域。“上一个(P）”子命令则用于恢复上一个视图状态，CAD会记录最近10次视图操作，重复执行“上一个(P）”可逐步回退之前的视图，方便在不同观察视角间切换。“比例(S）”子命令允许用户输入精确的缩放比例，例如输入“2”表示放大2倍，“0.5”表示缩小50%，也可在比例值前加“XP”表示相对于图纸空间单位的缩放，适用于布局空间中的视口比例调整。“窗口(W）”子命令通过指定一个矩形窗口的两个对角点来确定缩放区域，窗口内的图形会最大化显示，是最常用的局部放大方式之一。“对象(O）”子命令则可针对选中的单个或多个对象进行最大化显示，例如选中一个复杂图块后执行该命令，视图会自动调整以完全显示该图块。
在实际绘图过程中,Z命令的使用场景非常广泛，在绘制建筑平面图时，使用“窗口(W）”子命令放大楼梯间区域以精确布置踏步和栏杆；在机械设计中，利用“对象(O）”子命令快速查看螺纹孔的细节尺寸；在处理大型装配图时，通过“动态(D）”子命令快速定位到需要修改的部件；在审核图纸时，使用“上一个(P）”子命令在整体视图和局部细节间快速切换，结合CAD的其他功能，Z命令的效率还能进一步提升，与“命名视图”功能配合使用，可将特定视图（如“立面图详览”）命名并保存，之后通过“Z命令-上一个(P）”或“VIEW”命令快速恢复；在三维建模中，“范围(E）”子命令能确保所有实体模型在视图中完整显示，避免因视图范围过小导致操作失误。
为了更高效地使用Z命令,掌握一些操作技巧很有必要，鼠标滚轮是控制Z命令的快捷工具，默认情况下，向前滚动滚轮相当于执行“放大”操作，向后滚动则相当于“缩小”，按住滚轮并拖动可执行“实时平移”（PAN命令），这种组合操作无需输入命令即可快速调整视图，大幅提升绘图流畅度，Z命令的子命令可通过命令行输入简写形式，Z A”等同于“ZOOM ALL”，“Z P”等同于“ZOOM PREVIOUS”，熟练使用简写可减少命令输入时间，CAD的“导航栏”或“ViewCube”工具栏中也集成了Z命令的常用功能，用户可通过界面按钮直接执行缩放操作，适合不习惯键盘操作的用户，需要注意的是，Z命令仅改变视图显示比例，不会改变图形的实际尺寸和坐标，因此可放心使用，不会影响图纸的准确性。
尽管Z命令操作简单,但在使用时仍需注意一些问题，频繁使用“实时缩放”可能会导致视图卡顿，尤其是在配置较低的电脑上处理复杂图形时，建议优先使用“窗口(W）”或“范围(E）”等子命令，减少动态缩放的次数，当图形中存在大量外部参照或光栅图像时，“全部(A）”命令的执行速度可能较慢，此时可先冻结不需要的图层再执行缩放操作，对于三维模型，Z命令的默认视图可能是XY平面，若需观察三维效果，需结合“VPOINT”或“3DORBIT”命令调整视角，再使用Z命令缩放。
相关问答FAQs：
问：为什么在CAD中使用Z命令缩放后，图形显示模糊或出现锯齿？
答：这通常是由于显示设置或图形复杂度导致的，可尝试执行“REGEN”（重生成）命令刷新显示，或在“选项”对话框的“显示”选项卡中调整“圆弧和圆的平滑度”参数，降低图形中复杂对象的复杂度（如简化多段线、减少曲面细分）也能改善显示效果。
（图片来源网络，侵删）问：Z命令的“比例(S）”子命令中输入“1XP”和“1”有什么区别？
答：“1”表示相对于当前视图的绝对比例缩放，例如输入“2”会将图形放大2倍，而“1XP”表示相对于图纸空间单位的缩放，仅在布局空间中有效，用于设置视口比例，在布局中输入“0.1XP”可使视口内的图形按1:10比例显示，符合工程制图的比例要求。
