CAD多线命令是什么？如何快速掌握使用技巧？

CAD中的多线命令（MLINE）是一种用于绘制多条平行线段的复合绘图工具，常用于建筑、室内设计和工程制图中，例如墙体、道路、管道等需要固定间距和样式的平行线对象，与连续使用直线（LINE）命令绘制多条平行线不同，多线命令允许用户一次性绘制由多条平行线组成的对象，并可通过样式设置、比例调整和端点处理等功能灵活控制其外观和属性,极大提高了绘图效率。

多线命令的核心在于其可自定义的“多线样式”，这决定了组成多线的线条数量、间距、颜色、线型等特性，在绘制墙体时，可以设置多线样式为包含三条线（一条中心线，两侧各一条代表墙内外边缘），并指定两侧线条的间距为240mm（标准墙体厚度），通过“多线样式”管理器（MLSTYLE命令），用户可以创建、修改和加载不同的多线样式，满足不同场景的需求，默认情况下，CAD提供“STANDARD”样式，由两条平行线组成，间距为1单位，但用户可根据实际项目需求新建样式，例如添加背景填充、设置不同线型（如虚线、点划线）或调整线条颜色。

执行多线命令后，命令行会提示用户指定起点，并显示当前对正方式和比例，对正方式（JUSTIFICATION）决定了多线的基准位置，包括“上”（对正于最上线）、“无”（对正于中心线）和“下”（对正于最下线）三种选项，例如绘制墙体时通常选择“无”对正，使中心线对齐轴线；比例（SCALE）用于控制多线间距的缩放，如设置样式间距为240mm，比例输入1时实际间距为240mm，输入0.5则为120mm，适用于绘制半墙或薄板；角度（ANGLE）则用于调整多线的整体旋转角度，默认为0度（水平绘制）。

多线命令还提供了多种编辑功能，以适应复杂的绘图需求，通过“多线编辑工具”（MLEDIT命令），用户可以处理多线相交、T型连接、十字交叉等情况，包括“十字打开”（相交处打断所有线）、“T型闭合”（T型连接时保留一侧线条）等12种编辑选项，确保连接处符合设计规范，多线对象还可以使用EXPLODE命令分解为独立的直线和圆弧，便于后续修改，但分解后将失去多线的整体特性,需谨慎操作。

在实际应用中，多线命令的优势尤为明显，以建筑平面图绘制为例，使用多线命令一次性绘制墙体，可避免重复定位的误差，且通过修改样式统一调整墙体厚度，比逐条编辑直线效率更高，在道路设计中，多线可快速绘制车道分隔线、路缘石等平行结构；在机械制图中，可用于表示法兰、垫片等多层零件，需要注意的是，多线命令不支持倒角（CHAMFER）和圆角（FILLET）命令，若需处理端部形状，需先分解多线再进行操作，或通过多线样式中的“封口”设置（如直线、外弧、内弧）实现端部闭合或圆弧过渡。

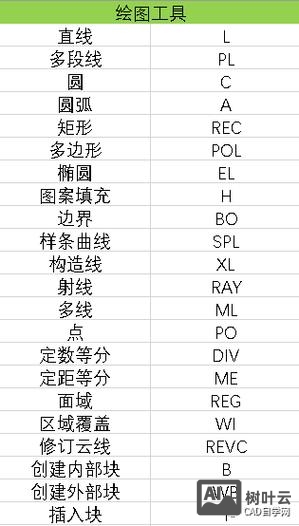

以下是多线命令常用参数的说明表格：

相关问答FAQs：

1. 问：如何修改已绘制的多线样式？
   答：首先执行“多线样式”命令（MLSTYLE），在弹出的对话框中选择需要修改的样式，点击“修改”进入编辑界面，可调整线条数量、间距、颜色、线型等参数，修改后点击“保存”并“确定”，最后使用“多线编辑工具”（MLEDIT）或重新绘制多线以应用新样式，若多线已分解,则需重新绘制才能更新样式。

2. 问：多线命令与直线（LINE）命令绘制平行线有何区别？
   答：多线命令是复合对象，一次性绘制多条平行线，具有统一的样式、间距和端点处理方式，便于整体编辑（如统一调整比例或使用专用编辑工具）；而直线命令需逐条绘制，需手动计算间距和对齐，编辑时需单独选择每条线，效率较低且易出错，多线更适合需要固定平行关系的场景（如墙体）,直线则适用于灵活的单线绘制。
