CAD椭圆命令如何快速绘制与编辑？

在CAD软件中,椭圆命令是绘制椭圆或椭圆弧的重要工具，广泛应用于机械设计、建筑制图、工业设计等领域，掌握椭圆命令的使用方法不仅能提高绘图效率，还能确保图形的精确性，本文将详细介绍CAD中椭圆命令的调用方式、参数设置、绘制技巧及常见问题解决方法。

椭圆命令的调用主要有三种途径：一是通过命令行直接输入“ELLIPSE”或其简化命令“EL”，按回车键确认；二是点击功能区“绘图”面板中的椭圆图标；三是通过菜单栏选择“绘图”→“椭圆”子菜单下的相关选项，调用命令后，CAD会提示用户指定椭圆的轴端点，此时需要根据设计需求选择定义椭圆的方式。

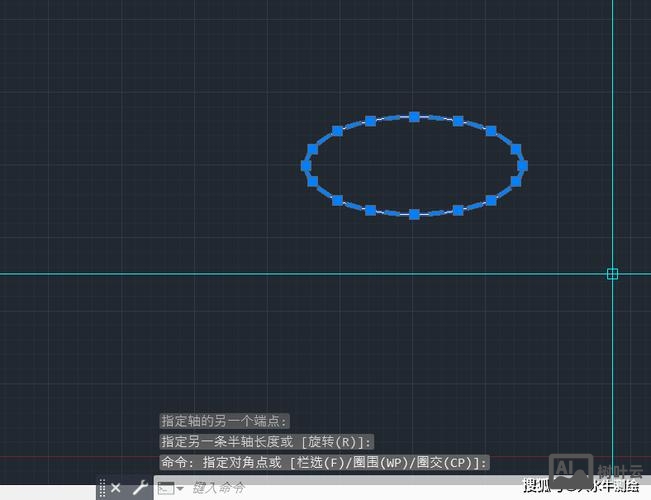

椭圆的定义方式分为多种,每种方式适用于不同的设计场景，最常用的是通过“轴端点”方式绘制，即用户先指定椭圆一条轴的两个端点，然后输入另一条轴的半长距离，这种方式适合已知椭圆长轴和短轴长度的情况，若需绘制一个长轴为100、短轴为60的椭圆，可先在绘图区点击确定长轴的第一个端点，移动光标后点击确定第二个端点（此时长轴长度自动为100），然后输入短半长30，即可完成椭圆绘制。

另一种常见方式是“中心点”法，即先指定椭圆的中心点，再依次指定一条轴的端点和另一条轴的半长，这种方式在椭圆位置有明确基准时更为便捷，在机械零件中，若椭圆需以某圆心为中心，可直接选择中心点，再通过输入相对坐标值确定轴长，CAD还支持通过“旋转”参数绘制椭圆，即通过绕长轴旋转一个圆来生成椭圆，旋转角度范围在0°到89.4°之间（角度≥89.4°时将显示为直线），此方法常用于绘制倾斜投影或特殊视角下的椭圆。

对于椭圆弧的绘制,可在椭圆命令调用后选择“圆弧”选项，或直接输入“ELLIPSE”命令后选择“圆弧”参数，绘制椭圆弧时，需依次指定椭圆的轴端点、另一条轴的半长，以及椭圆弧的起始角度和终止角度，角度以椭圆中心为基准，默认以0°方向为起始位置，可输入正值（逆时针）或负值（顺时针），若需绘制一个从30°到150°的椭圆弧，在确定椭圆参数后，输入起始角度30，终止角度150即可。

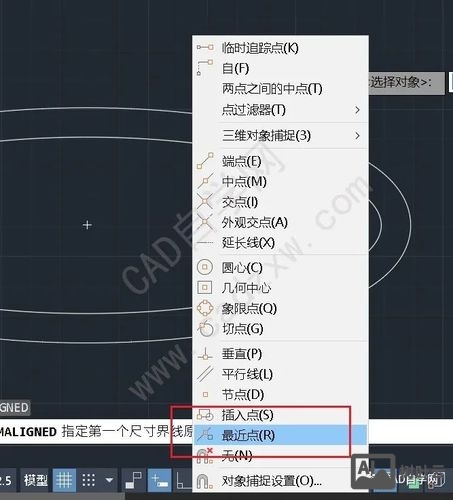

在实际操作中,椭圆命令的参数设置需注意以下几点：一是输入半长时需区分“半轴长度”与“轴全长”，避免因混淆导致尺寸错误；二是使用“旋转”选项时，旋转角度越大，椭圆越扁平，当角度为0°时退化为圆；三是动态输入模式下，可通过拖动光标实时预览椭圆形状，直观调整尺寸，结合极轴追踪、对象捕捉等辅助工具，可进一步提升绘图的精确性。

椭圆命令的高级应用包括与其他命令的配合使用,通过“偏移”命令可快速生成同心椭圆；“阵列”命令可围绕指定点复制椭圆形成环形阵列；“修剪”或“延伸”命令可对椭圆进行局部修改，在三维建模中，椭圆还可通过“拉伸”命令生成椭圆柱体或椭圆锥体，扩展了其在立体设计中的应用场景。

以下通过表格总结椭圆命令的主要参数及功能：

常见问题及解决方法：

1. 问题：绘制椭圆时发现形状异常，如长轴与短轴颠倒。
   解决：检查输入的半长值是否大于已确定轴的半长，或确认是否误选了旋转角度参数。

2. 问题：椭圆弧无法闭合或角度设置无效。
   解决：确保起始角度和终止角度在0°-360°范围内，且差值不超过360°；若需闭合椭圆弧，可将终止角度设为起始角度±360°的整数倍。

相关问答FAQs：

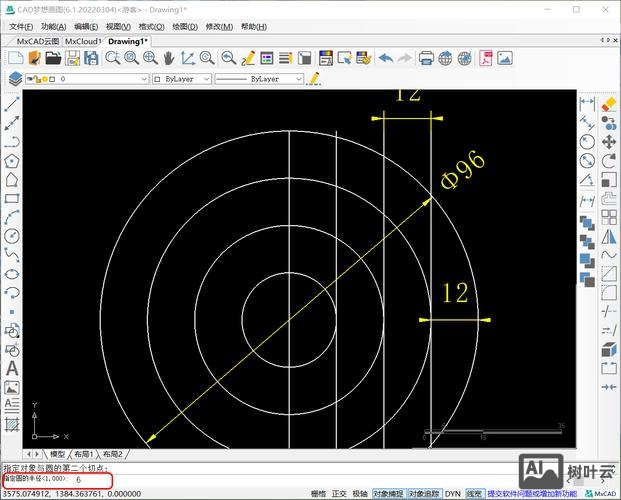

Q1：如何绘制一个与已知圆相切的椭圆？
A1：需先确定椭圆的轴长和位置，使用“相切、相切、半径”命令时，需结合对象捕捉功能选择圆的切点，并通过调整半径值确保椭圆与圆相切，具体步骤为：调用椭圆命令后，选择“相切”选项，依次点击两个已知圆的切点位置，输入椭圆半径值即可。

Q2：椭圆命令中的“等轴测圆”选项有何作用？
A2：“等轴测圆”选项用于在等轴测投影模式下绘制椭圆，模拟三维物体的等轴测视图，启用后，需先选择等轴测平面（左/上/右），再指定圆心和半径，CAD会自动生成符合等轴测投影规则的椭圆，此功能常用于绘制机械零件的等轴测图。
