CAD图层编辑器命令怎么用？

CAD图层编辑器命令是计算机辅助设计（CAD）软件中用于管理和控制图形图层的关键工具，通过这些命令，用户可以高效地组织、显示、编辑和输出复杂的图形数据，图层作为CAD绘图的核心概念，相当于透明的叠加胶片，每个图层可独立设置颜色、线型、线宽等属性，从而实现图形的分类管理和快速修改，掌握图层编辑器命令，不仅能提升绘图效率,还能确保图形的规范性和可维护性。

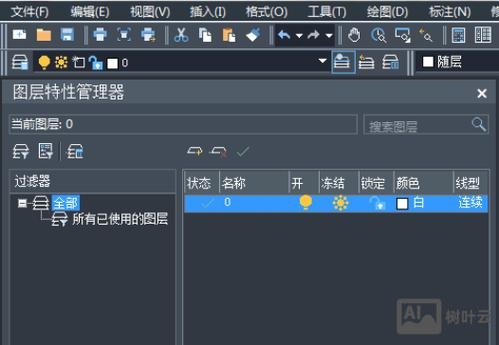

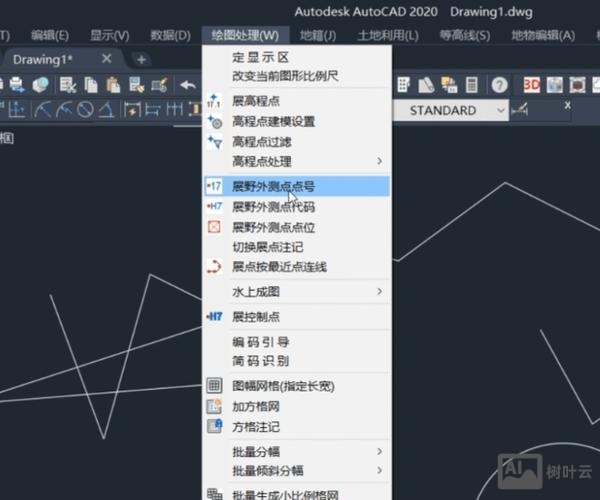

在CAD软件中，图层编辑器命令通常通过“图层特性管理器”（Layer Properties Manager，简称LAYER命令）来执行，用户可通过命令行输入“LAYER”或点击工具栏中的图层图标打开该管理器，图层特性管理器以表格形式展示所有图层的属性，包括图层名称、开/关状态、冻结/解冻、锁定/解锁、颜色、线型、线宽、打印样式等，图层名称是图层的唯一标识，用户可新建、重命名或删除图层（注意：0层和Defpoints层通常不可删除）；开/关状态控制图层上的对象是否显示，关闭图层后，该层对象将不可见但仍参与图形计算；冻结/解冻与开/关类似，但冻结图层不参与重生成和打印，适用于大型图形的性能优化；锁定/解锁则允许用户查看图层对象但禁止编辑,常用于保护已完成的设计内容。

图层属性的设置是图层编辑的核心环节，颜色属性可通过“颜色”列中的色块选择，CAD提供了标准颜色索引（ACI）和真彩色选项，便于区分不同类型的图形元素；线型属性用于控制对象的线型实线、虚线、中心线等），用户可加载“线型管理器”中的 acad.lin 或自定义线型文件，并为图层指定合适的线型；线宽属性则直接影响图形的打印效果，通过设置不同的线宽，可突出显示重要结构或符合制图标准。“打印”列控制图层是否可打印，若取消打印，该层对象仅在屏幕显示而不会输出到图纸；“当前”列用于设置当前图层，新创建的对象将自动归属于当前图层，用户可通过双击图层名称或点击“置为当前”按钮快速切换。

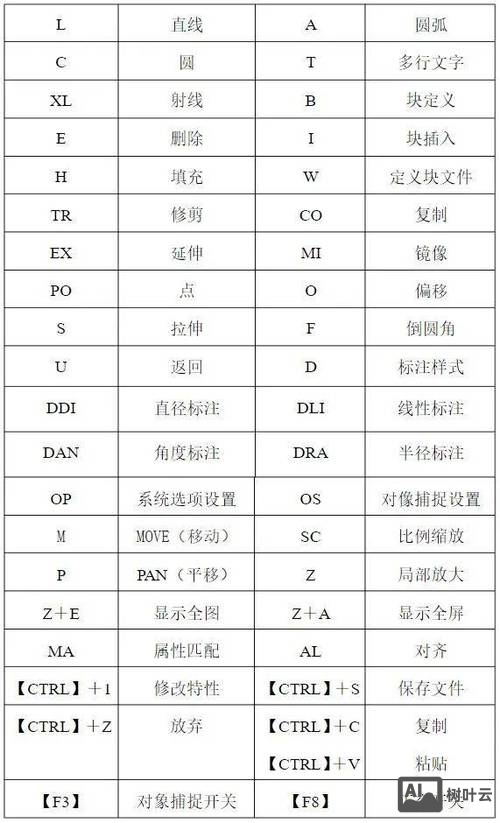

除了图层特性管理器，CAD还提供了一系列快捷命令来简化图层操作。“-LAYER”是命令行版本的图层编辑器，支持通过参数输入批量管理图层，适合高级用户编写脚本；“LAYON”和“LAYOFF”分别用于打开和关闭图层；“LAYFRZ”和“LAYTHW”用于冻结和解冻图层；“LAYLCK”和“LAYULK”用于锁定和解锁图层，这些命令通常与对象选择结合使用，如“LAYON + 选择对象”可快速打开包含所选对象的图层，图层工具栏中的“上一个图层”命令（LAYERP）允许用户在图层修改后快速返回上一个图层状态，而“图层匹配”命令（LAYMCH）则可将选定对象的图层属性匹配到目标对象,实现属性的快速统一。

在实际应用中，图层编辑器命令的合理使用能显著提升绘图效率，在建筑绘图中，可将墙体、门窗、家具、标注等分别置于不同图层，通过控制图层的显示/隐藏状态，快速生成不同阶段的施工图；在机械设计中，可将零件轮廓、尺寸标注、剖面线等分层管理，便于修改和校对，需要注意的是，图层命名应遵循规范（如使用英文缩写或中文拼音前缀），避免使用空格和特殊字符，同时定期清理无用图层,以减少图形文件体积。

相关问答FAQs

Q1：如何在CAD中快速查找并修改特定名称的图层？
A1：在图层特性管理器中，点击“新建特性过滤器”按钮，打开“图层过滤器特性”对话框，在“过滤器名称”中输入自定义名称（如“墙体层”），在“图层名称”栏输入要查找的图层名称（如“wall”，通配符*代表任意字符），点击“确定”后，管理器将仅显示符合条件的图层，此时可选中图层并修改其属性，或使用“图层匹配”命令（LAYMCH）将其他对象快速调整到该图层。

Q2：CAD中图层被冻结后为什么无法编辑？如何解决？
A2：图层被冻结后，该层上的对象将完全不可见且无法进行任何编辑操作，这是CAD的正常设计逻辑，目的是避免误操作并提升图形性能，若需编辑冻结图层，需先在图层特性管理器中选中该图层，点击“解冻”按钮（或使用“LAYTHW”命令），待图层状态变为“解冻”后，即可重新编辑其中的对象，若需要频繁切换图层状态，建议使用“图层状态管理器”（LAYERSTATE）保存不同的图层配置,以便快速调用。
