CAD图层设置命令怎么用？

在CAD软件中,图层设置是高效绘图和管理图形的核心工具，通过合理运用图层设置命令，用户可以实现对不同类型对象的分类控制、显示隐藏、编辑锁定等操作，从而大幅提升绘图效率和图纸规范性，图层设置命令主要通过“图层特性管理器”（LAYER命令）执行，以下从功能入口、核心参数设置、高级应用及操作技巧等方面展开详细说明。

图层设置命令的入口与基础操作

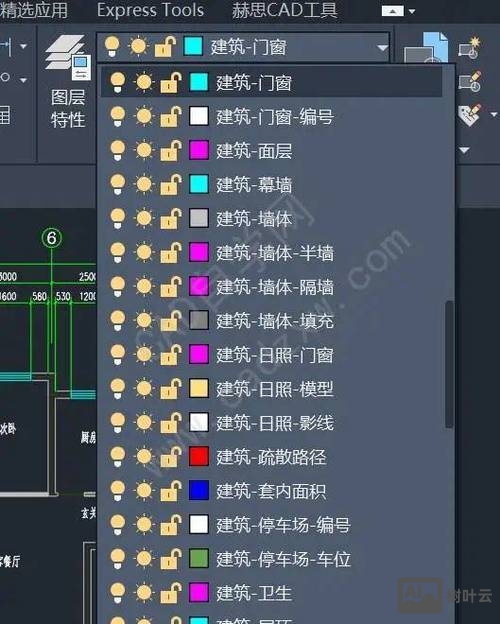

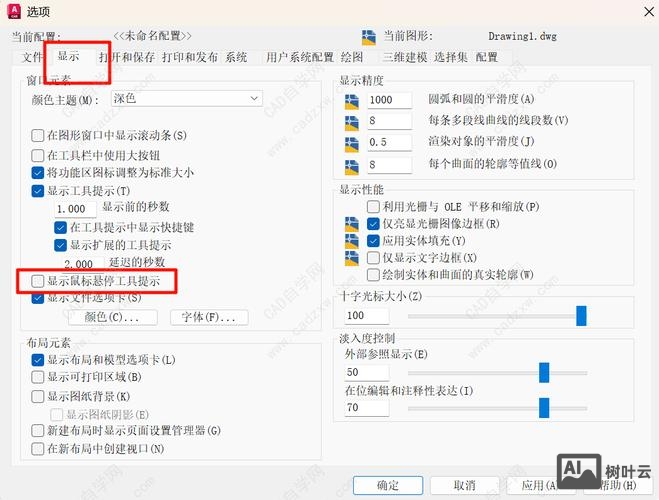

在CAD中,调用图层设置命令的主要方式有三种：一是通过功能区“常用”选项卡下的“图层”面板，点击“图层特性”按钮；二是输入命令行“LAYER”或快捷键“LA”，按回车键；三是直接使用“图层”工具栏的下拉列表进行快速图层切换。“图层特性管理器”是最全面的操作界面，支持图层的创建、修改、删除及批量管理，新建图层时，需点击“新建图层”按钮，默认生成名称为“图层1”的新图层，用户可自定义图层名称（如“轴线”“墙体”“门窗”等），建议使用中文名称或英文缩写，确保图层名称清晰易识别。

图层核心参数的详细设置

图层特性管理器中,每个图层包含多个关键参数，直接影响图形的显示与编辑：

1. 颜色设置：点击图层“颜色”列的色块，可在“选择颜色”对话框中选择标准色、真彩色或配色系统颜色，不同图层通过颜色区分（如轴线用红色，墙体用黑色），便于快速识别对象类型。
2. 线型设置：通过“线型”列加载或修改线型（如Continuous实线、Center中心线、DASHED虚线），若线型列表中无所需线型，需点击“加载”按钮从CAD线型库（acad.lin或iso.lin）中添加，并设置全局比例因子（LTSCALE）以调整线型疏密。
3. 线宽设置：点击“线宽”列，在“线宽”对话框中选择合适的线宽（如0.13mm、0.30mm），打印时线宽设置可体现图形的层次感（如粗实线表示主要轮廓，细实线表示辅助线）。

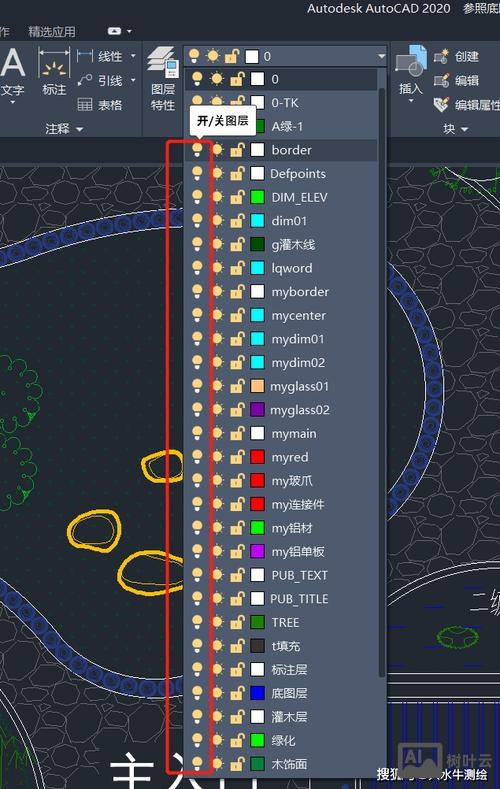

4. 开/关状态：点击“开”列的灯泡图标，可控制图层中对象的显示（关闭后对象不显示，但参与计算）。
5. 冻结/解冻：与开/关类似，但冻结图层不参与重生成和打印，适合复杂图形中暂时隐藏的图层，可提升运行速度。
6. 锁定/解锁：锁定图层后，对象可见但不可编辑，防止误操作，常用于参考底图。
7. 打印样式：设置图层中对象的打印特性（如颜色、灰度），需先在“打印样式表”中选择.ctb或.stb文件。

以下为常用图层参数设置示例表：

图层管理的高级应用技巧

1. 图层状态管理：通过“图层状态管理器”可保存图层的当前设置（如颜色、线宽、开关状态），便于在不同绘图阶段快速切换图层配置，施工图状态”“打印状态”等。
2. 图层过滤器：当图层数量过多时，可使用“新建特性过滤器”按名称、颜色、线型等条件筛选图层，或通过“新建组过滤器”手动将相关图层归类，快速定位目标图层。
3. 图层匹配与转换：使用“LAYMCH”命令可将对象图层匹配至目标图层；“LAYTRANS”命令则可转换不同图形文件间的图层标准，实现图纸兼容。
4. 隔离与合并：“LAYISO”命令可隔离所选对象，仅显示其所在图层；“LAYUNISO”恢复显示；“LAYMRG”支持将多个图层合并至一个目标图层，简化图层结构。

操作注意事项

• 避免创建过多图层,一般图纸控制在20-30个图层内，结构过复杂会导致管理混乱。
• 0图层默认存在,建议保留用于定义块对象的标准特性，避免直接在0图层绘图。
• 对于外部参照（XREF）图形，可通过“图层特性管理器”中的“在外部参照中锁定图层”防止误改。

相关问答FAQs

Q1：为什么图层设置后线型显示仍为实线？
A：线型显示异常通常有两个原因：一是未正确加载所需线型（需在“线型”管理器中加载）；二是线型比例因子（LTSCALE）过小或过大，导致线型密集或稀疏，可在命令行输入“LTSCALE”，根据图形尺寸调整比例值（一般设置为10-100），或通过“格式”-“线型”-“显示细节”修改全局比例因子。

Q2：如何快速删除未使用的图层？
A：CAD中未使用的图层（即图层上无任何对象）可通过“PURGE”命令清理，输入命令后，勾选“清理嵌套项目”，在对话框中选择“图层”，点击“全部清理”即可，若某些图层无法删除（如0图层、DEFPOINTS图层），说明其被系统或块对象引用，需先清理相关对象或块后再操作。
