CAD剖切线命令是什么?

在CAD软件中,剖切线命令通常被称为“剖切”或“截面”命令,具体名称可能因不同版本的CAD软件而有所差异,在AutoCAD中,该命令的名称是“SECTION”或“SLICE”,而在中望CAD等国产CAD软件中,则可能直接称为“剖切线”或“剖切”,剖切线命令是CAD设计中用于生成物体内部结构视图的重要工具,通过在三维模型或二维图形中指定剖切平面,可以清晰地展示物体的内部形状、尺寸及装配关系,尤其在机械设计、建筑设计和工程制图中应用广泛。

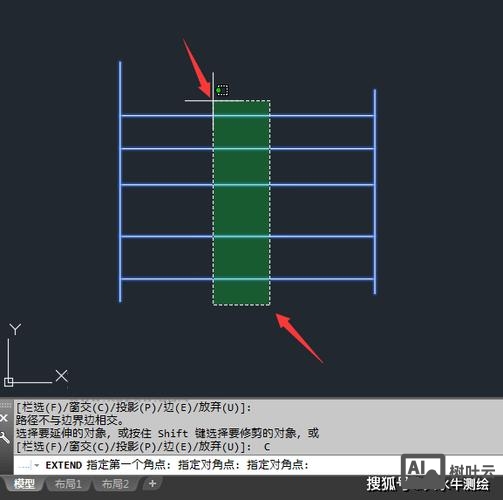

cad剖切线命令叫什么
(图片来源网络,侵删)

剖切线命令的核心功能是通过一个或多个假想的剖切平面,将物体“切开”并移除指定部分,从而暴露内部结构,在执行命令时,用户需要定义剖切平面的位置、方向以及剖切后保留的对象部分,以AutoCAD为例,输入“SECTION”命令后,系统会提示用户选择剖切平面(可以是XY、YZ、ZX平面或自定义平面),选择要剖切的三维对象,并指定保留哪一侧对象或两侧都保留,剖切完成后,系统会自动生成一个截面块,该块显示了剖切平面与物体相交的轮廓线,即剖切线,剖切线通常包含剖面线(填充图案)以区分剖切区域和未剖切区域,剖面线的类型、角度和间距可根据行业标准或设计规范进行自定义。

在实际操作中,剖切线命令的执行流程可分为以下几个步骤:确保当前图形中存在需要剖切的三维模型或二维复合图形;通过命令行输入“SECTION”或点击“常用”选项卡中的“截面”工具按钮;根据提示选择剖切方式,如“三点”定义平面、对象(圆、椭圆等)所在平面、曲面或Z轴对齐平面等;选择要剖切的对象并按回车键;指定剖切平面的位置并选择保留的对象部分,需要注意的是,剖切操作会生成新的几何对象,原对象不会被删除,但用户可以通过“分解”命令将生成的截面块分解为独立的线条和填充图案,以便进一步编辑。

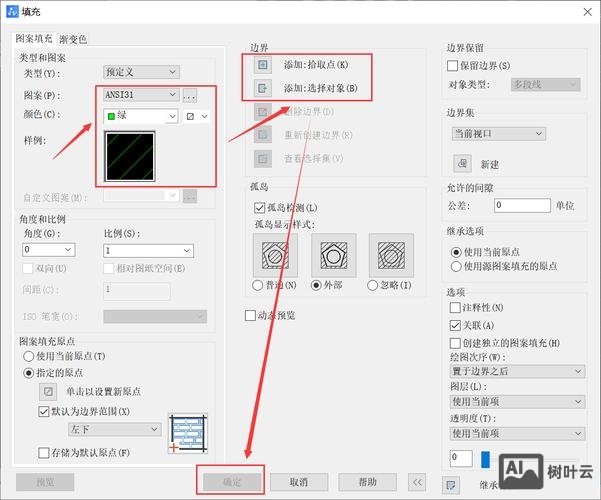

剖切线命令的参数设置对剖切结果的影响较大,在定义剖切平面时,若选择“对象”方式,用户需要选择一个已有的二维对象(如圆、多段线或样条曲线)作为剖切平面的参考,此时剖切平面会自动与该对象所在平面重合,若选择“Z轴”方式,则需要指定剖切平面的原点和Z轴方向,适用于倾斜剖切面的定义,剖面线的填充样式可通过“HATCH”命令或“剖面线”工具进行修改,常见的填充图案包括ANSI31(45°斜线)、ANSI37(网格线)等,机械设计中常用ANSI31表示金属材料,ANSI37表示非金属材料。

在建筑制图中,剖切线命令常用于生成建筑剖面图,以展示墙体、楼板、楼梯等内部结构的布置,通过定义一个垂直于墙体长度方向的剖切平面,可以生成沿墙体长度方向的剖面图,显示墙体厚度、门窗洞口高度及楼层结构,剖切线通常用粗实线表示,并标注剖切符号(包括剖切位置线、投射方向线和编号),以便与平面图对应,在机械设计中,剖切线则用于生成零件的剖视图或断面图,如轴类零件的键槽、齿轮的齿形等内部特征,通过剖切可以清晰表达这些特征的尺寸和公差。

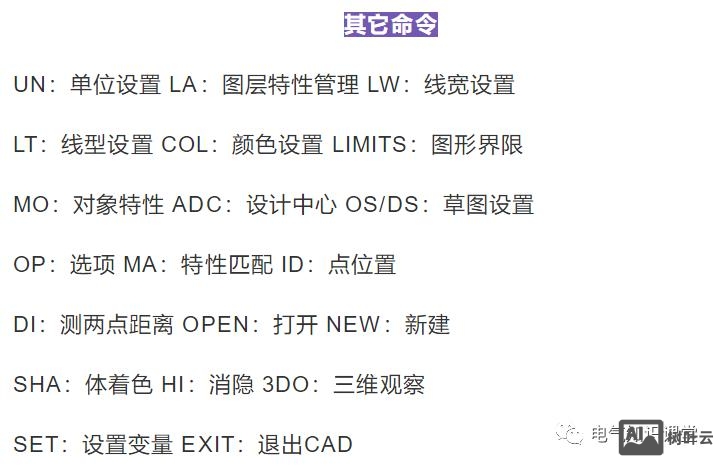

cad剖切线命令叫什么
(图片来源网络,侵删)

为了更高效地使用剖切线命令,用户可以掌握一些实用技巧,在剖切复杂装配体时,可先使用“选择集”命令定义需要剖切的对象组,避免逐个选择;对于对称物体,可利用“镜像”命令结合剖切线命令生成半剖视图,减少绘图工作量;在生成多个剖切面时,可通过“图层”管理将不同剖切面的结果分别放置在不同图层中,便于显示和隐藏,部分CAD软件支持“动态剖切”功能,允许用户实时拖动剖切平面并观察剖切结果,这对设计验证和修改非常便捷。

剖切线命令的局限性在于,它主要针对三维模型或具有厚度的二维对象,对于纯二维线条(如没有宽度的多段线)无法直接生成剖切效果,需要先将二维对象转换为面域或三维模型,再执行剖切命令,剖切生成的截面块默认与原对象关联,若原对象被修改,截面块不会自动更新,需要手动重新执行剖切命令,在动态设计过程中,建议使用“参数化”功能或“块编辑器”将剖切线与原对象关联,以确保剖切结果的实时更新。

以下通过表格对比不同CAD软件中剖切线命令的名称及执行方式:

软件名称命令名称命令输入方式主要功能特点
AutoCADSECTION/SLICE命令行输入或工具栏支持三维模型剖切,可生成截面块或分割对象
中望CAD剖切命令行输入或功能区类似AutoCAD,支持自定义剖切平面和剖面线
SolidWorks剖视图工具栏或右键菜单专用于三维模型,支持全剖、半剖和局部剖
Revit剖面“视图”选项卡或项目浏览器建筑信息模型专用,自动更新剖切视图与模型关联

相关问答FAQs:

cad剖切线命令叫什么
(图片来源网络,侵删)
  1. 问:为什么在AutoCAD中使用剖切命令后生成的截面块无法显示剖面线?
    答:这通常是因为剖面线填充比例设置不当或填充图案未正确关联,可通过以下步骤解决:选中截面块并执行“explode”命令将其分解;使用“hatchedit”命令修改填充图案的比例和角度,确保图案密度适中;检查剖面线所在的图层是否被冻结或关闭,若剖切对象为三维实体,需确保剖切平面与实体存在相交部分,否则无法生成剖面线。

  2. 问:在CAD中如何将剖切线与标注关联,使剖切位置随标注移动?
    答:可通过“块”和“动态块”功能实现关联,将剖切线和标注创建为同一个块,使用“块编辑器”添加“移动”参数和动作,将标注与剖切位置线绑定;在动态块中定义拉伸或移动动作,使标注移动时剖切线同步更新,在Revit等BIM软件中,剖切视图与标注具有天然的关联性,移动标注时剖切平面会自动调整,但传统CAD中需手动设置动态块或使用第三方插件实现类似功能。
