CAD旋转角度命令如何精准输入角度？

在CAD软件中,旋转角度命令是编辑图形时最常用的工具之一，它允许用户围绕指定基点将选中的对象旋转指定的角度，从而快速调整图形的方向和位置，无论是建筑设计中的门窗定位、机械制图中的零件调整，还是电气工程中的符号对齐，旋转命令都发挥着不可替代的作用，本文将详细解析CAD旋转角度命令的使用方法、参数设置、实用技巧及常见问题，帮助用户高效掌握这一核心功能。

旋转命令的基本调用方式

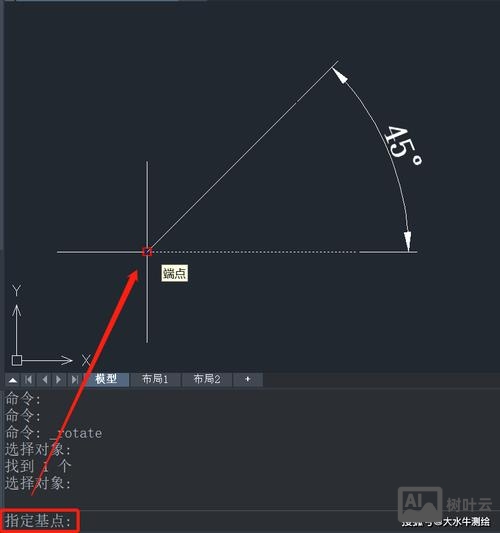

在CAD中,旋转命令的调用主要有三种途径：一是通过命令行直接输入“ROTATE”或快捷键“RO”；二是点击“修改”工具栏中的旋转按钮（通常为一个弯曲的箭头图标）；三是通过右键菜单选择“旋转”选项，无论采用哪种方式，执行命令后，系统会提示“选择对象”，用户需框选或点选需要旋转的图形，按回车键确认选择，命令行会进一步要求“指定基点”，基点是旋转的参照中心，选择不当会导致旋转结果偏离预期，因此通常建议选择对象的特征点，如圆心、端点或交点等。

旋转角度的输入方法

旋转角度的输入是命令的核心环节,CAD提供了多种灵活的角度定义方式：

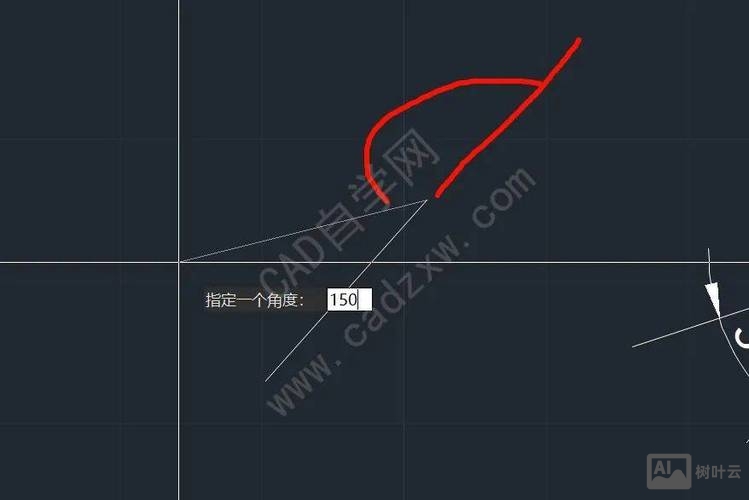

1. 直接输入角度值：在命令行输入具体的角度数值，正值表示逆时针旋转，负值表示顺时针旋转，输入“90”可将对象逆时针旋转90度。
2. 参照（R）选项：当需要将对象旋转到某一特定方向时，可使用参照选项，命令行输入“R”后，系统会提示“指定参照角”和“指定新角度”，用户可通过拾取两点定义参照角（如原对象与水平线的夹角），再输入目标角度（如0度），系统会自动计算旋转差值。
3. 拖拽旋转：在指定基点后，移动鼠标动态预览旋转效果，点击左键确认，此方法适用于大致方向的调整，但精度较低。

以下为不同旋转方式的操作流程对比：

旋转命令的高级参数设置

在专业制图中,旋转命令的灵活运用离不开参数的精确控制，通过“复制（C）”选项，可在旋转的同时保留原对象，生成旋转后的副本，操作时，在指定基点前输入“C”，后续旋转操作将不影响原始图形，对于三维对象的旋转，需结合“三维旋转”命令（3DROTATE），通过三维旋转控件指定旋转轴和角度，实现空间内的精确定向。

实用技巧与注意事项

1. 基点选择技巧：旋转基点应选择对象的几何特征点或与其他对象的关联点，例如旋转门时基点通常设为门轴位置，以确保旋转后的位置准确性。
2. 角度单位设置：CAD的角度单位可通过“格式→单位”菜单调整，支持十进制度、度/分/秒、弧度等多种格式，需根据绘图规范选择合适的单位。
3. 对象旋转后的编辑：旋转后的对象可通过“特性”面板（Ctrl+1）查看或修改其旋转角度，也可结合“对齐”命令进行二次调整。
4. 常见错误规避：避免在旋转过程中误选其他对象，建议提前使用“快速选择”功能过滤目标图层；若旋转角度异常，检查“正交模式”（F8）是否开启，或确认参照角两点是否选择正确。

旋转命令在不同场景的应用案例

在建筑设计中,旋转命令常用于调整家具布局，如将沙发旋转180度以适应空间动线；在机械制图中，可通过旋转命令将倾斜的零件视图调整为水平或垂直方向，方便尺寸标注；在电气工程中，旋转符号可确保电路图连接点的对齐，旋转一个带斜边的矩形时，若需使其斜边与水平线重合，可采用参照选项：先选择斜边两端点定义参照角，再输入新角度“0”，即可快速完成对齐。

相关问答FAQs

问题1：为什么旋转后的对象位置发生偏移？
解答：通常是因为旋转基点选择不当，旋转时，对象会围绕基点进行旋转，若基点未选在对象的几何中心或特征点上，旋转后位置必然偏移，建议重新执行旋转命令，选择对象的端点、圆心或与其他对象的交点作为基点，即可避免此类问题。

问题2：如何将多个对象旋转至同一角度？
解答：有两种高效方法：一是使用“旋转”命令的“复制（C）”选项，先旋转一个对象并生成副本，再通过“特性匹配”（MA命令）将旋转角度应用到其他对象；二是全选所有对象，执行“旋转”命令，指定基点后输入“R”启用参照选项，通过拾取参照角和新角度统一调整所有对象的方向。
