CAD求面积命令有哪些？

在CAD软件中,求面积是工程设计中非常常见的操作，无论是建筑、机械还是土木工程领域，准确计算图形面积都是确保设计合理性和成本控制的关键，CAD提供了多种求面积的命令和方法，以满足不同场景下的需求，本文将详细介绍这些命令的使用方法、适用场景及注意事项，帮助用户高效完成面积计算任务。

最基础的求面积命令是AREA,该命令可以通过多种方式调用，包括在命令行输入“AREA”、点击“实用工具”工具栏中的“面积”按钮，或通过菜单栏“工具”→“查询”→“面积”路径执行，执行AREA命令后，CAD会提示用户选择计算方式，主要有“对象（O）”、“加（A）”和“减（S）”三种模式，在“对象（O）”模式下，用户可以直接选择封闭的多段线、圆、椭圆、面域等图形对象，CAD会自动计算并显示其面积和周长，选择一个圆形后，命令行会输出类似“面积 = 7853.98，周长 = 314.16”的结果，其中面积单位为当前CAD文件的绘图单位，需要注意的是，所选对象必须是完全封闭的，否则无法计算，对于由多个线段组成的复杂封闭图形，用户需先使用“边界（BOUNDARY）”命令生成封闭多段线或面域，再使用AREA命令计算。

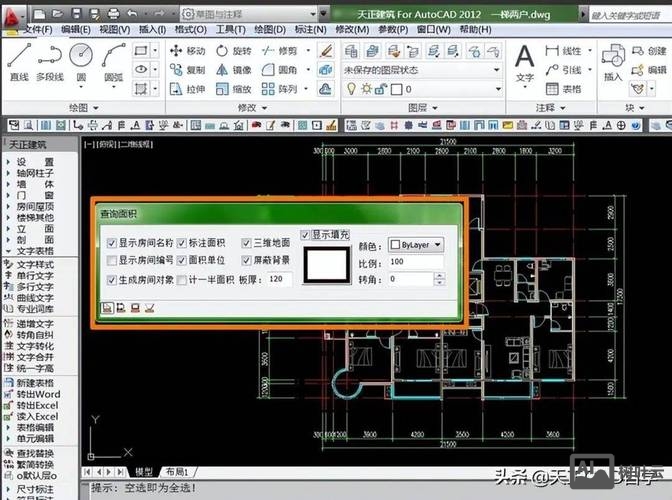

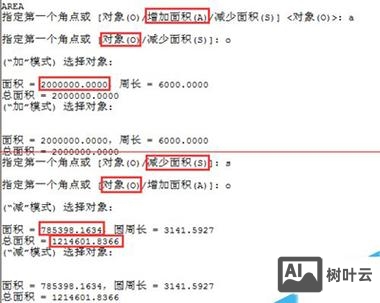

“加（A）”和“减（S）”模式用于组合计算多个对象的面积总和或差值，在“加（A）”模式下，用户可以依次选择多个封闭对象，CAD会累计它们的面积并显示总面积，计算一个房间内多个家具占地面积的总和时，可先执行AREA命令，输入“A”进入加模式，然后依次选择各家具轮廓，最终得到总面积，而“减（S）”模式则用于从总面积中减去指定对象的面积，操作流程为：先执行AREA命令，输入“A”设置总面积（如选择房间轮廓），再输入“S”进入减模式，依次选择需要扣除的物体（如柱子、设备等），最终得到净面积，这种模式在工程设计中极为实用，例如计算建筑面积时扣除楼梯间、电梯井等附属结构。

除了AREA命令,CAD还提供了面域（REGION）和布尔运算来计算面积，面域是将封闭二维图形转换为具有实体特性的对象，可以通过“绘图”→“面域”命令创建，或使用“边界（BOUNDARY）”命令直接生成面域，创建面域后，用户可以通过“实体编辑”工具栏中的“并集（UNI）”、“差集（SU）”、“交集（IN）”命令进行布尔运算，从而得到复杂组合图形的面积，一个由多个矩形和圆形组成的组合图形，可通过将各部分创建为面域，使用“并集”合并后，再通过特性（PROPERTIES）面板查询总面积，这种方法的优势在于能够处理非连续线段组成的复杂图形，且结果更精确，尤其适用于需要参数化修改的设计场景。

对于不规则图形的面积计算,CAD还支持通过指定点的方式手动计算，执行AREA命令后，用户可以依次点击图形边界上的各个点，CAD会自动连接这些点形成多边形并计算面积，这种方法适用于没有封闭对象定义的草图或扫描图形，但要求点必须按顺序且首尾相连，否则计算结果会出错，命令行中的“选项（E）”参数允许用户设置计算模式，添加面积（A）”或“减去面积（S）”，与上述“加”“减”模式功能一致，但提供了更灵活的交互方式。

在实际应用中,用户还需注意单位设置和精度控制，CAD的面积计算结果默认为当前绘图单位，若需转换为实际单位（如平方米、平方英尺），需在“格式”→“单位”中设置单位类型和精度，对于由弧线等曲线组成的图形，建议使用“面域”或“边界”命令生成封闭对象，而非手动指定点，以确保计算精度，如果图形包含非闭合区域，需先使用“延伸（EXTEND）”或“修剪（TRIM）”命令将其闭合，否则AREA命令无法执行。

为了更直观地展示不同命令的适用场景,以下表格总结了CAD中主要求面积命令的特点：

需要强调的是,CAD的面积计算结果仅作为设计参考，实际工程中还需考虑材料损耗、施工误差等因素，对于关键结构，建议结合其他软件（如Excel）进行二次核对，以确保数据准确性，掌握这些求面积命令的使用技巧，能够显著提升设计效率，减少人为错误，为工程项目的顺利推进提供可靠的数据支持。

相关问答FAQs
Q1：为什么使用AREA命令选择封闭多段线时提示“必须为闭合对象或面域”？
A：这是因为所选的多段线未完全闭合，可能原因包括：端点未精确重合、存在微小间隙或线段未使用“闭合（C）”选项绘制，解决方法是：使用“编辑多段线（PEDIT）”命令，选择对象后输入“闭合（C）”选项将其首尾连接，或使用“边界（BOUNDARY）”命令重新生成闭合多段线/面域后再计算面积。

Q2：如何将CAD中计算的面积快速转换为实际单位（如平方米）？
A：在CAD中通过“格式”→“单位”设置绘图单位（如毫米），然后使用AREA命令计算面积，由于CAD默认以绘图单位平方显示结果，需手动进行单位换算，若绘图单位为毫米，计算结果为1000000，则实际面积为1000000÷（1000×1000）=1平方米，为简化操作，可在计算前设置单位比例，或在特性面板中修改对象的线性单位，确保结果直接显示为目标单位。
