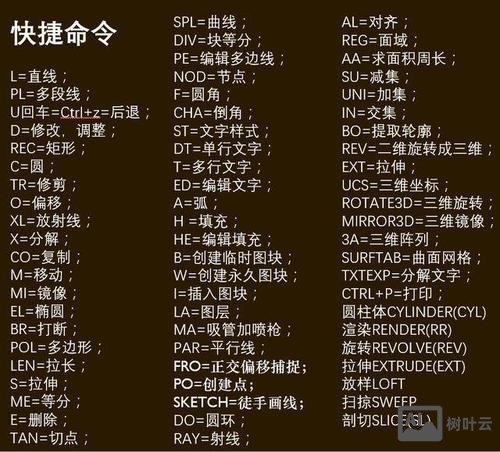

在CAD软件中，”ML”是”MLINE”命令的快捷键，中文称为”多线”命令，这是一个非常实用的绘图工具，主要用于绘制由多条平行线组成的复合对象，常用于建筑、机械和工程制图中，例如墙体、管道、道路中心线等场景，MLINE命令的核心优势在于能够一次性绘制多条平行线，并可以自定义线条的数量、间距、颜色和线型等属性，相比多次使用LINE命令绘制单一线条,MLINE在效率和规范性上具有明显优势。
要使用MLINE命令，用户可以通过以下几种方式启动：在命令行直接输入”ML”并按回车键；点击菜单栏中的”绘图”选项，选择”多线”；或者在工具栏中找到MLINE命令的图标，启动命令后，命令行会提示用户指定多线的起点，此时需要输入坐标或通过鼠标点击确定位置，命令行会显示”指定下一点或[对正(J)/比例(S)/样式(ST)]:”，这里的选项是MLINE命令的关键参数，分别控制多线的对正方式、比例和样式。
对正方式（Justification）决定了多线的基准位置，包括三种模式：”上（T）”表示以多线最外侧的线条为基准，多线整体向上延伸；”无（Z）”表示以多线的中心线为基准，这是默认设置；”下（B）”则以最外侧的线条为基准，整体向下延伸，在绘制墙体时，如果希望墙体的中心线与定位线重合，应选择”无（Z）”对正；如果需要墙体顶部对齐某条参考线，则选择”上（T）”，比例（Scale）用于控制多线中两条平行线之间的实际距离，默认比例为20，但用户可以根据绘图需求输入自定义值，设置比例为1时，多线间距为定义样式时的标准值；若输入2，则间距将扩大一倍，需要注意的是，比例参数不会影响线条本身的线宽,仅改变平行线之间的距离。
样式（Style）选项允许用户选择或创建不同的多线样式，CAD提供了默认的”STANDARD”样式，包含两条平行线，但用户可以通过”MLSTYLE”命令创建自定义样式，例如添加不同的线型、颜色或数量不等的线条，在绘制建筑墙体时，可以创建包含主墙体线、保温层线和装饰线的多线样式；在绘制电路图时，则可以创建包含多条不同颜色导线的样式，自定义样式的步骤包括：打开”格式”菜单下的”多线样式”对话框，点击”新建”并输入样式名称，然后添加或删除线条元素，设置每条线条的偏移量、颜色和线型,最后保存并置为当前样式。
MLINE命令的绘制过程中，用户可以通过连续点击指定多个点来创建连续的多线段，类似于LINE命令的操作方式，若需要闭合多线，可以在命令行输入”C”并回车；若要结束绘制，直接按回车键或右键确认，MLINE还支持”放弃（U）”选项，可以撤销上一步操作，在实际应用中，MLINE命令常与其他编辑命令配合使用，例如使用”EXPLODE”命令将多线分解为独立的线条，或使用”MLEDIT”命令编辑多线的角点和连接处，如添加或删除十字接头、T形接头等。
需要注意的是，MLINE命令在复杂图形中可能会增加文件大小，因此在不必要时应避免过度使用，由于多线是一个复合对象，部分编辑操作（如修剪、延伸）需要先将其分解，这一点在编辑图形时需要特别注意，对于初学者而言，建议在单独的图层中绘制多线，以便于管理和修改，通过合理设置多线的样式、比例和对正方式，用户可以高效地绘制出符合规范的工程图形,提升绘图的专业性和效率。
相关问答FAQs
问：如何修改已绘制多线的样式或比例？
答：MLINE命令本身不支持直接修改已绘制多线的样式或比例，但可以通过以下方法实现：首先使用”EXPLODE”命令将多线分解为独立的线条，然后手动调整线条的位置和属性；或者使用”PROPERTIES”（特性）命令选中多线，在弹出的属性面板中修改”比例”参数（部分CAD版本支持此操作，但样式修改仍需分解后重新绘制），若需批量修改，建议使用块（BLOCK）或外部参照（XREF）功能管理多线对象。问：MLINE命令与OFFSET命令有什么区别？
答：MLINE命令用于一次性绘制多条平行线组成的复合对象，适合绘制具有固定间距和规范的线条（如墙体），且支持自定义样式和对正方式；而OFFSET命令（偏移）是将单一对象（如直线、圆弧等）沿指定方向复制并偏移一定距离，生成新的独立对象，MLINE的优势在于高效绘制平行线组，而OFFSET更灵活，适用于任意对象的偏移操作,但无法直接控制多条线的样式和间距。
