3dmax车削命令怎么用？

3dmax车削命令是建模过程中非常实用的工具，主要用于通过旋转二维图形生成三维模型，尤其适合创建具有对称结构或旋转特征的物体，如花瓶、酒杯、柱子、轮胎等，以下将详细介绍3dmax车削命令的使用方法、参数设置及实战技巧,帮助用户快速掌握这一功能。

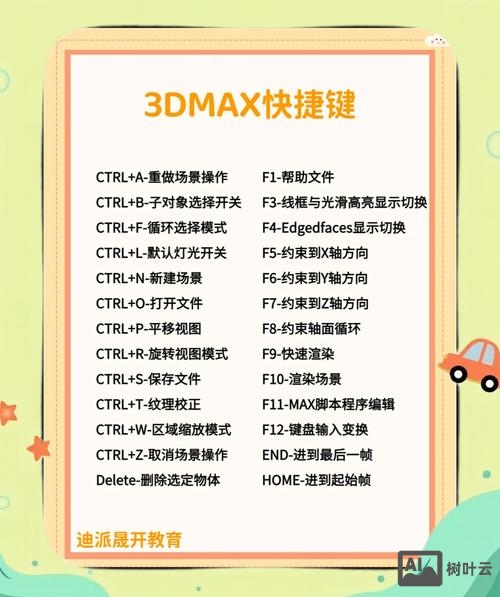

（图片来源网络，侵删）

车削命令的基本概念

车削命令（Lathe）位于3ds Max的“修改器列表”中，其核心原理是将二维截面图形沿指定轴进行旋转，从而生成三维模型，用户可以通过调整旋转轴、分段数、方向等参数，精确控制模型的形态和细节，车削命令的优势在于操作简单、效率高，尤其适合创建规则旋转体,能够大幅减少建模时间。

在使用车削命令前，首先需要绘制目标物体的二维截面，使用“线”（Line）工具绘制轮廓，确保图形闭合或开口端对齐旋转轴，绘制一个花瓶的截面时，需注意底部闭合，顶部开口，且开口端需对齐旋转轴（默认为Y轴），若图形未闭合，可通过“编辑样条线”修改器中的“焊接”功能连接端点。

选中二维图形后，在“修改器列表”中选择“车削”（Lathe）修改器，系统会自动将图形沿默认Y轴旋转360度，生成初步三维模型，若模型形态异常，可能是旋转轴或方向设置错误,需进一步调整参数。

车削修改器的参数面板是控制模型形态的关键,主要包括以下选项：

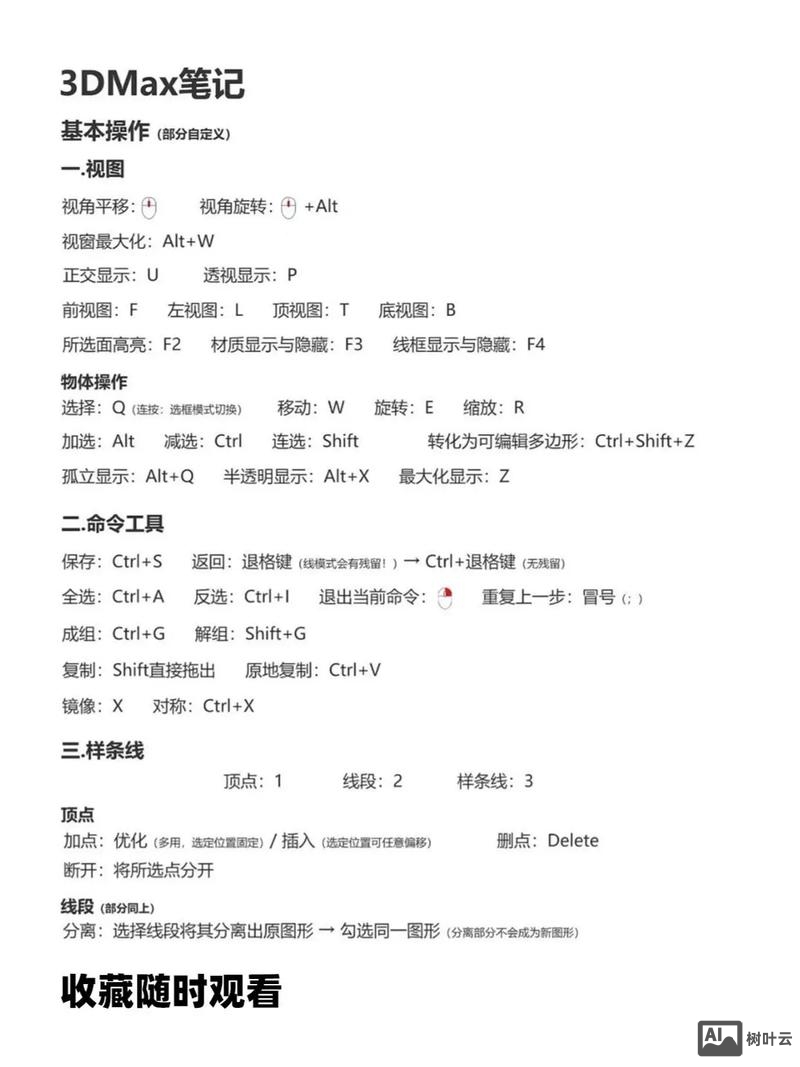

（图片来源网络，侵删）

生成基础模型后，可通过“编辑网格”或“可编辑多边形”修改器进一步调整细节，通过添加“涡轮平滑”修改器使模型表面更平滑，或通过“FFD”修改器调整模型的形态变形。

对于复杂模型（如带凹槽的花瓶），可先绘制多个二维图形，通过“附加”功能合并为一个整体，再添加车削修改器，使用“轮廓”功能快速生成截面厚度,避免手动绘制双线。

若需创建非对称旋转模型（如倾斜的柱子），可在车削前对二维图形添加“扭曲”或“倾斜”修改器,调整后再进行车削操作。

通过“编辑样条线”修改器调整截面图形的顶点分布，确保旋转后的模型顶点分布均匀，在曲线转折处增加顶点,可提高模型的平滑度。

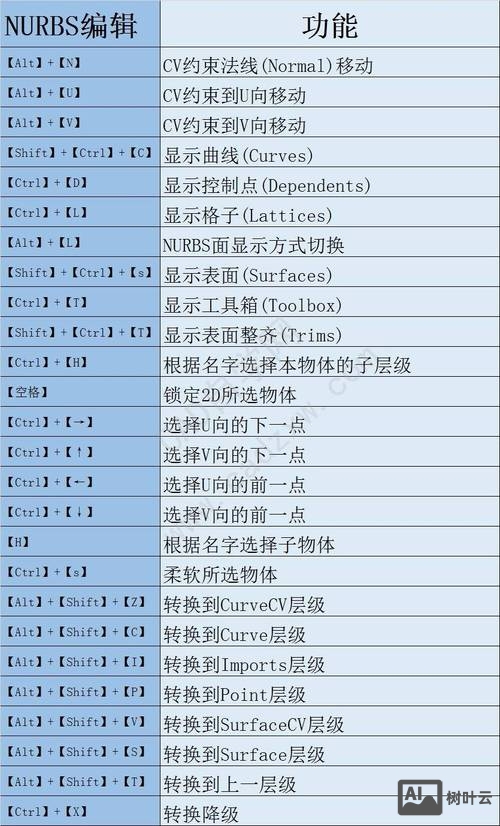

（图片来源网络，侵删）

车削命令可与其他修改器结合使用,以实现更复杂的建模效果。

使用“线”工具绘制花瓶的侧面轮廓，确保底部闭合，顶部开口，通过“顶点”子对象调整曲线的平滑度,使轮廓更自然。

选中图形，添加“车削”修改器，设置“度数”为360度，“分段”为24，“焊接内核”开启，调整“对齐”为“最大”,使截面对齐Y轴。

进入“车削”修改器的“轴”子对象，通过移动旋转轴调整模型的形态，添加“涡轮平滑”修改器，迭代次数为2,使表面更光滑。

为花瓶添加陶瓷材质，设置反射和高光参数，使用“渲染”菜单中的“渲染设置”调整光照和输出格式,最终完成渲染。
