CAD对称命令快捷键是什么？

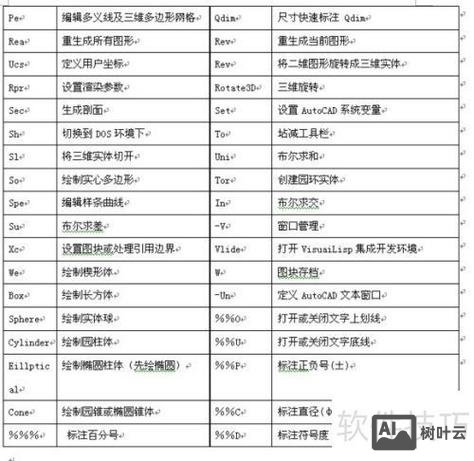

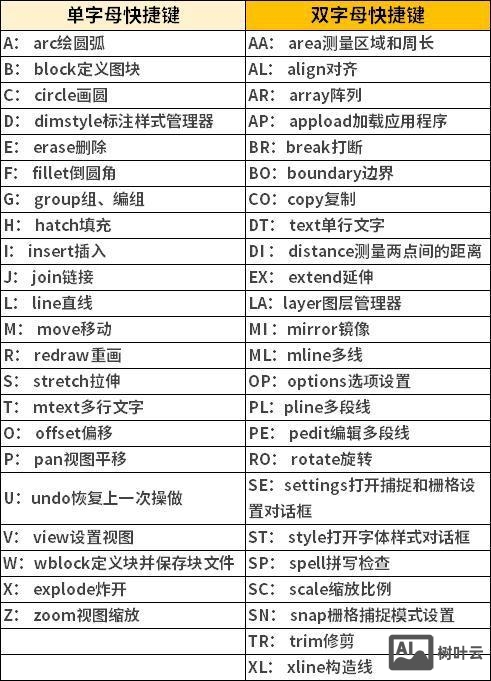

在CAD软件操作中，对称命令是绘制二维图形时最常用的功能之一，通过镜像复制可以快速生成与原对象对称的图形，极大提高绘图效率，CAD对称命令的快捷键为MI（Mirror命令的缩写），这一快捷键在AutoCAD、浩辰CAD、中望CAD等主流CAD软件中通用，掌握MI命令的使用方法及参数设置，能帮助用户更灵活地处理对称图形的绘制需求，以下将从命令调用方式、操作步骤、参数选项、实用技巧及注意事项等方面详细解析CAD对称命令快捷键MI的应用。

命令调用方式

除了直接输入快捷键MI外，调用对称命令还有三种常见方式：一是点击“修改”工具栏中的“镜像”按钮（通常为一个对称的双向箭头图标）；二是通过顶部菜单栏选择“修改”→“镜像”；三是在命令行输入MIRROR后按回车键，快捷键MI是最为高效的调用方式,尤其适合熟练用户进行快速操作。

操作步骤详解

使用MI命令创建对称图形的基本步骤如下：

1. 触发命令：在命令行输入MI并按回车键，或通过上述其他方式调用镜像命令。
2. 选择对象：命令行提示“选择对象”，此时需框选或点选需要镜像的图形对象，可同时选择多个对象，完成后按回车键确认选择。
3. 指定镜像线第一点：命令行提示“指定镜像线的第一点”，需在绘图区点击或输入坐标确定对称轴的起点，对称轴可以是任意直线，不一定是水平或垂直线。
4. 指定镜像线第二点：确定起点后，命令行提示“指定镜像线的第二点”，点击或输入坐标确定对称轴的终点，此时系统会显示预览的镜像效果。
5. 删除源对象选项：命令行提示“是否删除源对象？[是(Y)/否(N)] ”，默认为“否”（即保留源对象，生成新的对称图形）；若输入Y并按回车，则删除源对象，仅保留镜像后的图形。

关键参数与选项解析

镜像命令的核心在于“镜像线”的确定，其方向和位置直接影响对称结果，系统还提供以下参数选项：

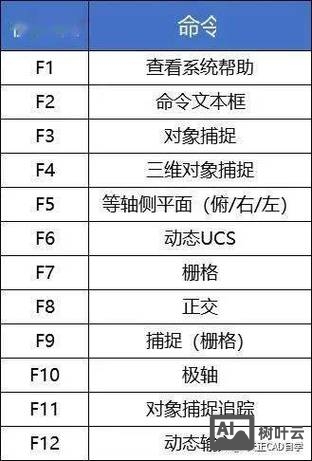

• 正交模式（F8）：绘制水平或垂直镜像线时，建议开启正交模式（按F8键），可确保镜像线严格平行于X轴或Y轴，避免因手动操作导致角度偏差。
• 对象捕捉（F3）：若需以特定点（如端点、中点、圆心）作为镜像线的起点或终点，需开启对象捕捉功能，通过捕捉功能精确定位，提高绘图精度。
• 块参照的镜像处理：当镜像对象为“块参照”时，系统默认会分解块并镜像其中的单个对象，若需保持块的完整性，可在命令行输入MIRRTEXT变量，将其值设为0（默认为1），此时块将作为整体进行镜像，但文字方向不会反转。

实用技巧与注意事项

1. 快速镜像对称图形：对于轴对称图形，只需绘制一半图形，通过MI命令即可快速生成完整图形，例如绘制轴承座、法兰盘等机械零件时，可大幅减少绘图步骤。
2. 镜像线的选择技巧：镜像线不必是实际存在的线段，仅需确定两点即可定义对称轴，以两点连线的中垂线为对称轴时，可先捕捉中点再绘制垂直线，或直接输入相对坐标。
3. 文字与图案填充的镜像：默认情况下，文字和图案填充在镜像后会反向显示，若需保持文字正向，需将MIRRTEXT变量设置为0；若需图案填充方向与源对象一致，可在填充时选择“不关联”选项，或单独对填充图案进行镜像后调整角度。
4. 连续镜像操作：若需对多个对象执行相同镜像线操作，可在第一次镜像完成后，再次输入MI命令，在“选择对象”阶段直接按回车键，系统会默认使用上一次的镜像线参数，避免重复指定对称轴。
5. 3D空间中的镜像：在三维建模中，MI命令同样适用，但需注意UCS（用户坐标系）的方向，建议通过“三点法”定义镜像平面，或使用3DMIRROR命令（快捷键3DMI）以获得更精确的3D镜像效果。

常见错误与解决方法

1. 镜像后图形位置异常：通常因镜像线两点定位错误导致，建议在指定镜像线时，启用“对象追踪”功能，或输入绝对坐标确保两点准确。
2. 块或文字镜像后方向错误：检查MIRRTEXT变量值，若需保持文字正向，需将其设为0；对于块参照，可先分解块再镜像，或重新定义块属性。

相关问答FAQs

Q1：为什么镜像文字后显示为反向，如何解决？
A：CAD默认镜像文字时会反转方向，这是由系统变量MIRRTEXT控制的，当MIRRTEXT=1时，文字会随图形一起镜像；当MIRRTEXT=0时，文字仅位置镜像，方向保持不变，解决方法是在命令行输入MIRRTEXT，按回车后输入0，再重新执行镜像命令即可。

Q2：如何以一条现有直线作为镜像线进行镜像操作？
A：若需以现有直线为镜像线，可在执行MI命令后，当提示“指定镜像线的第一点”时，输入END（端点捕捉模式）或MID（中点捕捉模式），然后点击直线上的端点或中点作为第一点；同理，以直线的另一个端点或任意点作为第二点,即可沿该直线生成对称图形。
