CAD延长命令怎么用？快速掌握技巧

CAD延长命令是绘图过程中常用的编辑工具，主要用于将直线、圆弧、多段线等对象延伸至指定的边界对象，从而快速调整图形长度或位置，掌握延长命令的使用方法，能显著提高绘图效率和精度，以下将从命令启动、操作步骤、不同对象的应用技巧及注意事项等方面详细介绍。

延长命令的启动方式

在CAD中,延长命令的启动方法主要有以下三种：

1. 功能区操作：切换至“常用”选项卡，在“修改”面板中找到“延长”按钮（图标通常为一条直线延伸至另一条直线的箭头）。

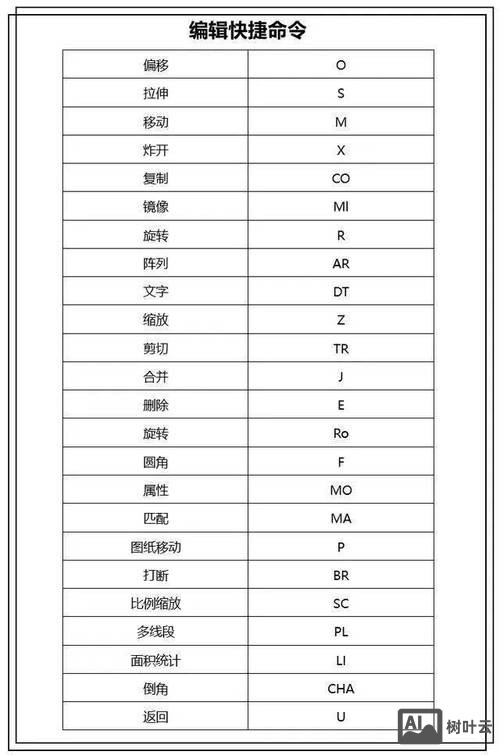

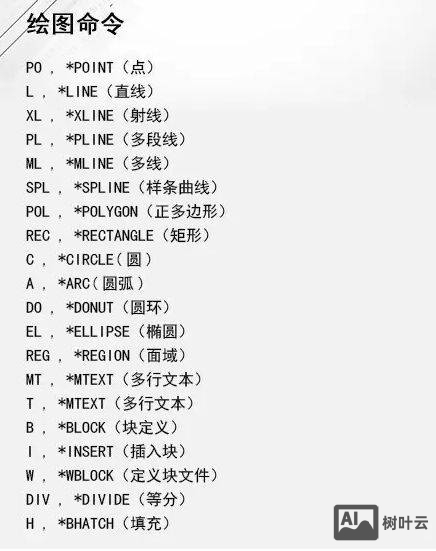

2. 命令行输入：在命令行直接输入“EXTEND”或快捷命令“EX”,按回车键确认。
3. 工具栏调用：在经典工作空间中，通过“修改”工具栏的延长图标启动。

延长命令的基本操作步骤

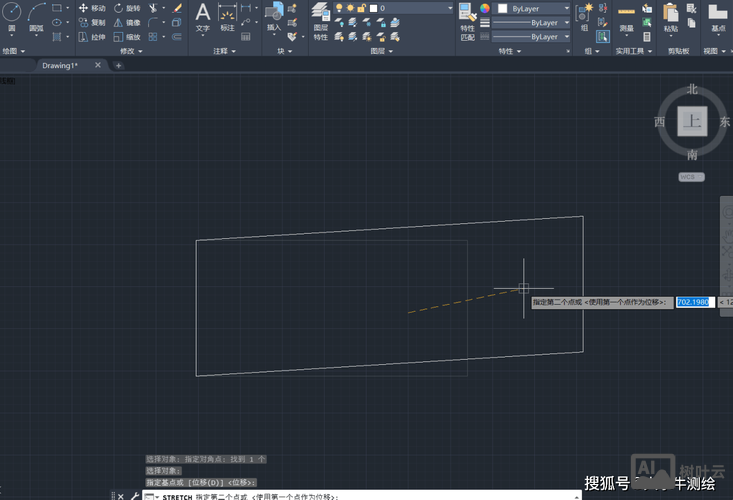

延长命令的核心是“选择边界对象”和“选择要延伸的对象”,具体操作流程如下：

1. 启动命令：通过上述任一方式启动延长命令，命令行提示：“当前设置：投影=UCS，边=无 选择边界的边…”。
2. 选择边界对象：根据提示选择作为延伸目标的边界对象（可以是直线、圆弧、多段线、圆等），选择完成后按回车键，或右键确认，若不选择边界直接回车,CAD将自动检测所有对象作为边界。
3. 选择要延伸的对象：命令行变为“选择要延伸的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”，此时用鼠标点击需要延伸的对象,对象将自动延伸至边界最近端。
4. 连续延伸：可连续选择多个对象进行延伸，无需重复启动命令,完成操作后按回车键退出命令。

延长命令的参数选项说明

在第三步提示中，部分参数选项需要重点掌握,其功能如下表所示：

不同对象的延伸技巧

1. 直线与多段线：直线只能延伸至边界端点，多段线若整体延伸需选中所有线段，若需分段延伸需使用“栏选”或“窗交”模式。
2. 圆弧：圆弧延伸后会保持原有圆心和半径，仅增加圆弧长度，若延伸后超过360°,将自动转换为圆。
3. 构造线与射线：构造线（无限长）和射线（单向无限长）无法延伸,但可修剪至边界。
4. 椭圆与椭圆弧：椭圆弧延伸后仍保持椭圆曲率,无法延伸为完整椭圆。

注意事项与常见问题

1. 边界对象有效性：边界对象必须为封闭或可相交的线段，若边界与待延伸对象无实际或虚拟交点,延伸操作将失败。
2. 图层与线型控制：延伸对象的图层、线型等属性不会改变，若延伸后显示异常,需检查图层设置是否被锁定或冻结。
3. 修剪模式切换：按住Shift键点击待延伸对象，可将其修剪至边界，这是延长命令的隐藏功能,常用于快速修剪。
4. 动态延伸（CAD 2010及以上版本）：启用“动态输入”功能后，延伸时可实时预览延伸结果,便于精确定位。

实际应用案例

假设需要将图中的多条水平线延伸至右侧垂直线,操作步骤如下：

1. 输入“EX”启动延长命令，选择垂直线作为边界对象,回车确认。
2. 依次点击各水平线右端点,水平线将自动延伸至垂直线。
3. 若水平线较多，输入“F”启用栏选，绘制一条从左至右的直线穿过所有水平线右端,一次性完成延伸。

相关问答FAQs

问题1：延长命令无法延伸对象，提示“没有找到边界的有效边”，如何解决？
解答：此问题通常由边界对象选择错误或边界与待延伸对象无交点导致，检查方法：① 确认边界对象未被锁定或冻结；② 使用“边(E)”选项设置为“延伸”，允许虚拟边界交点；③ 重新选择边界对象,确保其为封闭图形或与待延伸对象实际相交。

问题2：如何将多条线段批量延伸至不同边界？
解答：可通过以下两种方法实现：① 重复使用延长命令，每次选择单一边界和对应待延伸对象；② 使用“分栏延伸”技巧：输入“EX”后，框选所有待延伸对象和所有边界对象，回车后再逐个点击需延伸的对象,CAD会自动匹配最近边界进行延伸。
