CAD云线命令怎么用？快速绘制与自定义技巧

在CAD软件中,云线命令（REVCLOUD）是一种用于绘制不规则波浪形线条的工具，常用于标记修改区域、突出显示重要图形或创建装饰性元素，该命令生成的线条由连续的圆弧组成，形状类似云朵，因此得名，云线命令在工程设计、图纸审核和标注修改中非常实用，能够快速引导视觉注意力，提高图纸的可读性。

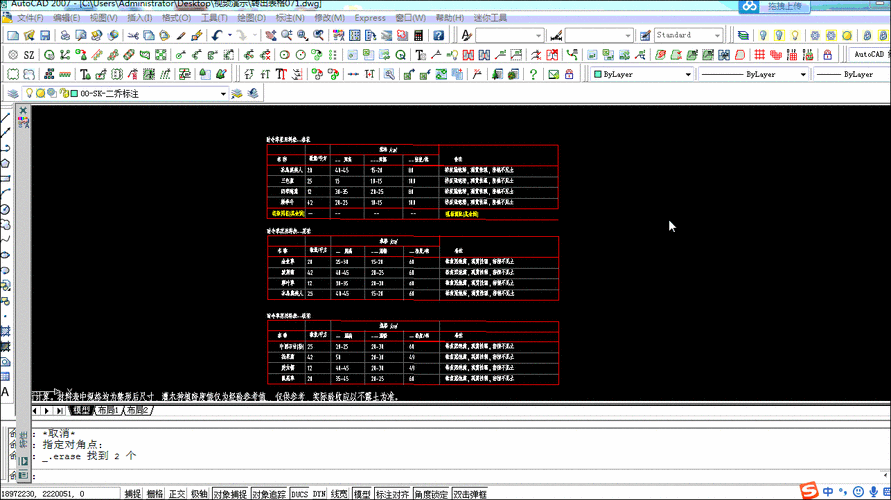

云线命令的启动方式有多种,包括通过命令行输入“REVCLOUD”、点击“绘图”菜单下的“修订云线”选项，或在“绘图”工具栏中直接选择云线图标，启动命令后，用户需要指定云线的起点，然后通过移动鼠标动态调整线条的弧度和方向，再次单击或按Enter键完成绘制，云线命令支持多种参数设置，如弧长、样式和方向，这些参数可以通过命令行选项进行自定义。

云线命令的核心参数包括弧长、样式和反转方向，弧长分为最小弧长和最大弧长，系统默认值为0.5和0.7，用户可以根据需要调整这两个值，以确保云线的疏密程度符合设计要求，样式选项允许用户选择普通或手绘效果，手绘样式线条更不规则，适合需要自然感的场景，反转方向则用于改变云线的凹凸方向，默认情况下云线向外凸出，选择反转后则向内凹陷。

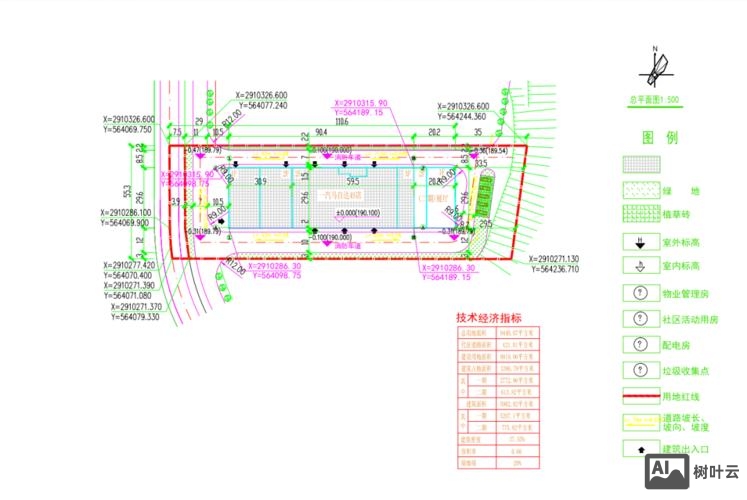

在实际应用中,云线命令可以与其他CAD功能结合使用，用户可以先绘制一个闭合的多段线，然后通过“对象”选项将其转换为云线，这种方法常用于标记特定区域，云线命令还可以设置颜色和线宽，使其在图纸中更加醒目，在审核图纸时，可以用红色云线标注需要修改的部分，并调整线宽为0.5mm，以便与其他线条区分。

以下是云线命令常用参数的说明表格：

云线命令的注意事项包括：在绘制过程中，如果弧长设置过小，可能会导致线条过于密集；反之，弧长过大则可能使云线形状不够自然，云线一旦生成，无法直接通过夹点编辑修改形状，但可以通过分解命令将其转换为多段线后进行编辑，如果需要修改云线的弧长或样式，可以重新绘制或使用“特性”面板调整参数。

云线命令的优势在于其灵活性和直观性,能够快速创建视觉引导元素，在建筑图纸中，可以用云线标注需要拆除的墙体；在机械设计中，可以用云线突出显示关键尺寸，通过合理设置弧长和样式，云线既能满足功能性需求，又能提升图纸的美观度。

相关问答FAQs：

1. 问：如何将已有的闭合图形（如矩形或圆形）转换为云线？
   答：启动云线命令后，在命令行输入“O”（对象选项），然后选择需要转换的闭合图形，系统会自动将其转换为云线，用户还可以通过“弧长”和“反转”选项调整云线的形状和方向。

2. 问：云线绘制完成后如何修改其颜色和线宽？
   答：选中云线后，右键点击选择“特性”，在弹出的特性面板中可以修改颜色、线宽等属性，也可以通过“图层特性管理器”将云线放置在预设好的图层中，以统一设置颜色和线宽。
