CAD遮盖命令快捷键是什么？

在CAD软件中，遮盖命令（也称为“遮罩”或“区域覆盖”）是用于在绘图过程中遮挡指定区域下方对象的实用工具，常用于添加注释、遮挡不需要显示的图形或创建特殊视觉效果，掌握其快捷键能显著提升绘图效率,以下是关于CAD遮盖命令快捷键的详细说明及使用技巧。

遮盖命令的基本功能与适用场景

遮盖命令通过创建一个封闭的多边形区域，将区域内的对象“遮盖”或“隐藏”，类似于在图纸上贴了一块不透明的遮挡物，其核心优势在于：

1. 非破坏性编辑：仅视觉遮挡，不删除原对象，可通过删除遮盖区域恢复显示；
2. 灵活适配：支持任意形状（多边形、矩形等），可调整颜色、线型及透明度；
3. 提升图纸可读性：用于标注细节、遮挡复杂背景或突出重点内容。

适用场景包括：建筑图纸中的门窗标注遮挡、机械图中的局部细节放大、电路图中的导线分组显示等。

CAD遮盖命令的快捷键及操作步骤

不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，遮盖命令的快捷键可能存在差异，但主流版本均支持以下方式：

默认快捷键：DO（AutoCAD系列）

• 操作步骤：
  1. 输入命令 DO 并按回车键，启动“边界遮盖”命令；
  2. 根据提示选择“多段线”（Polyline）或“矩形”（Rectangle）等边界类型；
  3. 绘制封闭区域作为遮盖范围（需确保图形闭合）；
  4. 在弹出的“边界遮盖”对话框中设置颜色、填充样式等属性；
  5. 点击“确定”完成遮盖创建。

替代快捷键：WIPEOUT（通用命令）

• 部分CAD版本（如AutoCAD 2008以上）支持 WIPEOUT 命令，功能与遮盖类似，快捷键可直接输入 WIPEOUT 并回车。
• 操作特点：
  • 需先绘制封闭边界（如多段线），再通过 WIPEOUT 命令选择边界生成遮盖；
  • 支持通过“显示遮盖边框”选项控制边界是否可见。

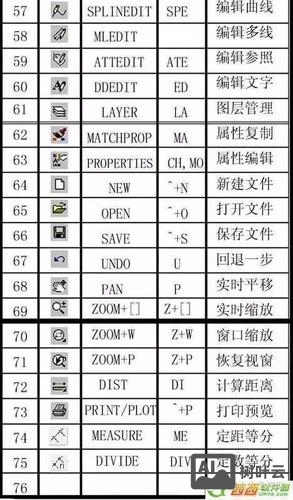

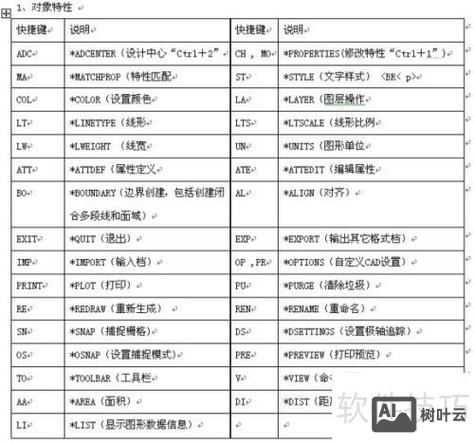

其他版本快捷键参考

遮盖命令的高级技巧

1. 快捷键自定义：若默认快捷键不便记忆，可通过CAD的“自定义”功能重新设置（如将 DO 改为 ZH）。
2. 批量处理：结合 SELECT 命令选择多个遮盖对象，通过 PROPERTIES（快捷键 Ctrl+1）统一调整属性。
3. 图层管理：建议将遮盖对象单独置于一个图层，便于通过图层开关控制显示/隐藏。
4. 透明度调整：在“边界遮盖”对话框中，可通过“透明度”滑块设置遮盖区域的透明度（0-100），实现半遮挡效果。

常见问题及注意事项

1. 遮盖区域无法闭合：绘制边界时需确保多段线首尾点完全重合，或使用 PEDIT 命令的“闭合”选项处理。
2. 遮盖后对象仍显示：检查遮盖对象的填充模式是否正确，或尝试使用 DRAWORDER 命令调整遮盖的显示优先级（置于最顶层）。

相关问答FAQs

Q1：为什么CAD遮盖命令绘制后，下方图形仍可见？
A1：通常是因为遮盖对象的“显示顺序”不正确，解决方法：输入 DRAWORDER 命令，选择遮盖对象，输入 F（前置）将其置于图形顶层；或检查遮盖的填充模式是否设置为“实体填充”（在“边界遮盖”对话框中确认）。

Q2：如何快速修改多个遮盖的颜色？
A2：使用 SELECT 命框选所有需修改的遮盖对象，按 Ctrl+1 打开“特性”面板，在“基本”选项卡中统一修改“颜色”或“背景”属性,修改后按回车键应用即可。
