CAD多边形快命令是什么？

在CAD软件中，多边形绘制是基础且常用的操作之一，掌握快速命令（快命令）能显著提升绘图效率，CAD中的多边形快命令主要通过键盘输入实现，结合参数设置快速生成正多边形,以下是详细解析：

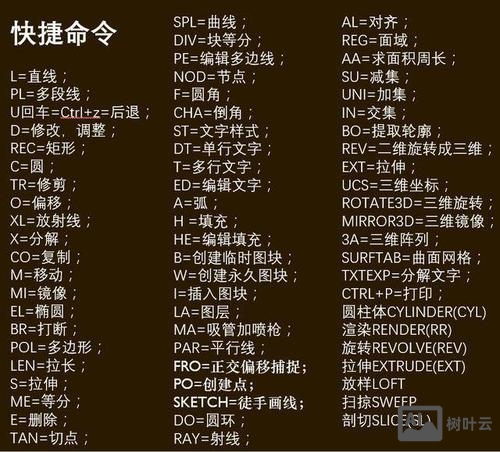

多边形快命令的核心命令与调用方式

CAD中绘制多边形的核心快命令是POLYGON（可简化输入POL）,启动方式包括：

1. 键盘输入：在命令行直接输入POLYGON或POL,按回车键确认。
2. 功能区访问：在“默认”选项卡下的“绘图”面板中点击“多边形”按钮（命令行会自动执行POLYGON命令）。
3. 工具栏调用：若传统工具栏已启用，可点击“绘图”工具栏中的多边形图标。

命令执行流程与参数详解

执行POLYGON命令后，命令行会依次提示以下参数,需按序输入：

输入侧面数（边数）

• 作用：定义多边形的边数，取值范围为3-1024（CAD 2020及以上版本支持更高边数）。
• 操作：直接输入数字，例如绘制六边形则输入6,按回车键。
• 示例：

  命令: POL
  POLYGON 输入侧面数 <4>: 6

指定多边形的中心点

• 作用：确定多边形的参考位置,中心点类型由后续参数决定。
• 操作：通过鼠标拾取点或输入坐标值（如0,0）。
• 示例：

  指定正多边形的中心点或 [边(E)]: 100,100

选择内接于圆（I）或外切于圆（C）

• 内接于圆（I）：多边形的顶点位于定义圆的圆周上,需输入圆的半径。
• 外切于圆（C）：多边形的边与定义圆相切,需输入圆的半径。
• 操作：输入I或C后按回车键,再输入半径值。
• 示例：

  输入选项 [内接于圆(I)/外切于圆(C)] <I>: I
  指定圆的半径: 50

通过边长绘制多边形（可选）

• 触发方式：在指定中心点时输入E（边）,通过定义两个端点确定多边形的边长和方向。
• 操作：输入E后,分别指定边的起点和终点。
• 示例：

  指定正多边形的中心点或 [边(E)]: E
  指定边的第一个端点: 0,0
  指定边的第二个端点: 50,0

多边形绘制的关键技巧与注意事项

1. 动态输入与实时预览：
   启用“动态输入”（F12）后，可在光标附近直接输入参数，实时预览多边形形状,提升交互效率。

2. 半径输入的灵活性：


   （图片来源网络，侵删）
   • 半径可通过鼠标拾取点确定（拾取点与中心点的距离即为半径）。
   • 输入半径时结合极轴坐标（如50<30）可快速绘制倾斜多边形。

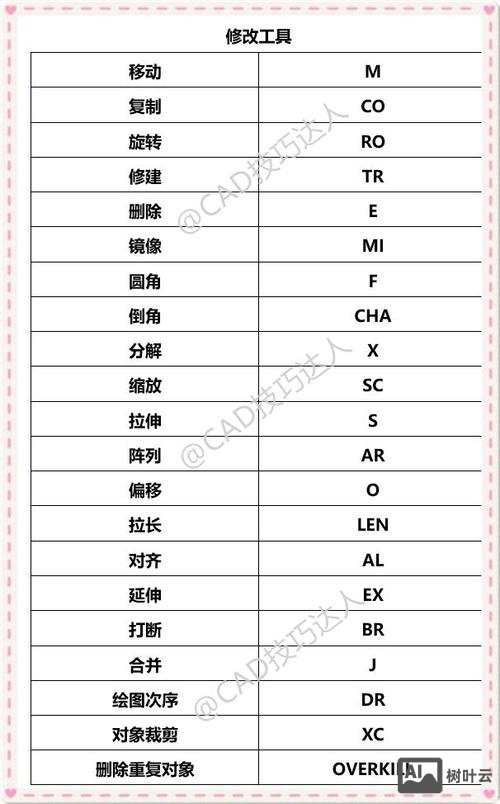

3. 多边形编辑的关联性：

   • 绘制后的多边形是一个整体对象，若需单独编辑边或顶点，需先使用EXPLODE命令分解。
   • 通过PROPERTIES（快捷键Ctrl+1）可修改多边形的边数、半径等参数,但修改边数后多边形形状会重置。

4. 与坐标系配合使用：
   在三维空间中绘制多边形时，需先切换到平面视图（如PLAN命令），或通过UCS定义新的XY平面,确保多边形位于指定平面内。

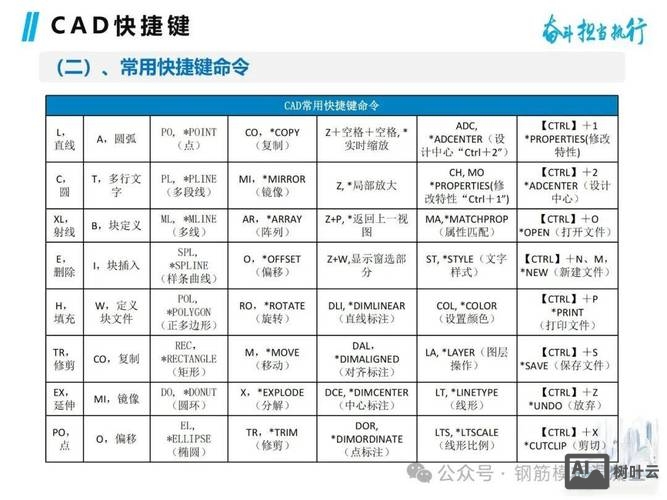

不同版本CAD中的命令差异

多边形快命令的实际应用场景

1. 机械设计：绘制螺母、螺栓头部的正六边形或法兰盘的螺栓孔分布。
2. 建筑设计：生成平面图中的柱子、装饰图案或异形窗框。
3. 电气工程：绘制接线端子、设备符号的几何轮廓。

常见错误与解决方案

1. 问题：绘制多边形时方向错误。
   解决：使用外切于圆（C）或内接于圆（I）调整半径方向，或通过旋转命令（ROTATE）调整角度。
2. 问题：多边形边数过多导致显示卡顿。
   解决：降低显示精度（输入VIEWRES调整）,或分解多边形后删除多余边。

相关问答FAQs

Q1: 如何快速绘制一个边长为100的正五边形？
A1: 执行POLYGON命令，输入边数5，选择“边（E）”选项，分别指定边的起点（如0,0）和终点（如100,0）,系统会自动生成边长为100的正五边形。

Q2: 绘制多边形后如何单独修改其中一条边的长度？
A2: 首先使用EXPLODE命令将多边形分解为独立线段，然后使用STRETCH或TRIM命令对目标边进行编辑，完成后可通过PEDIT命令重新合并线段（若需恢复整体性）。
