CAD三维网格命令如何快速上手？

CAD中的三维网格命令是用于创建和编辑三维网格模型的重要工具，广泛应用于工业设计、建筑可视化、工程模拟等领域，三维网格由顶点、边和面组成，通过这些基本元素可以构建复杂的三维曲面和实体表面，在CAD软件中，三维网格命令通常位于“曲面”或“网格”选项卡下，不同版本的CAD命令名称和操作路径可能略有差异，但核心功能基本一致，以下将详细介绍常用的三维网格命令及其应用场景、操作方法和注意事项。

三维网格命令中最基础的是“三维面”（3DFACE）命令，用于创建由三个或四个顶点组成的三维平面，该命令通过指定顶点坐标来生成平面，每个面可以独立设置颜色和透明度，适用于构建简单的三维表面，在绘制建筑墙体或机械零件的平面部分时，可以使用3DFACE命令快速填充表面，需要注意的是，3DFACE命令创建的面是无厚度的，且每个面必须共面,否则可能导致渲染错误。

接下来是“三维网格”（3DMESH）命令，用于创建由M×N顶点定义的自由形式网格，用户需要依次输入每个顶点的坐标，网格的密度由M和N方向的顶点数量决定，3DMESH命令适用于创建不规则曲面，如地形、雕塑表面等，但手动输入所有顶点坐标较为繁琐，因此通常结合脚本或编程实现批量生成，在模拟地形起伏时,可以通过导入高程数据生成三维网格模型。

对于规则的三维网格模型，“旋转网格”（REVSURF）命令非常实用，该命令通过将二维曲线绕指定轴旋转生成三维网格，常用于创建旋转体模型，如酒杯、管道、齿轮等，操作时需先绘制二维轮廓线和旋转轴，然后选择轮廓线并指定旋转角度和网格密度，网格密度由系统变量SURFTAB1和SURFTAB2控制，值越大网格越细腻，但文件体积也会增加，绘制一个花瓶模型时，先绘制一条二维曲线作为轮廓,再使用REVSURF命令绕Y轴旋转360度即可生成网格模型。

“平移网格”（TABSURF）命令则用于将二维曲线沿指定方向矢量拉伸生成三维网格，该命令需要两个要素：作为路径的二维曲线和作为方向矢量的直线，生成的网格数量由系统变量SURFTAB1控制，在绘制拉伸的金属网或帘布时，可以使用TABSURF命令快速生成规律性网格模型，需要注意的是，方向矢量的长度决定了拉伸的距离,矢量的起点和终点会影响网格的生成方向。

“直纹网格”（RULESURURF）命令用于在两条曲线之间创建线性过渡的三维网格，这两条曲线可以是直线、圆弧、多段线或样条曲线，但必须开放或闭合，在连接两个不同形状的截面时，如管道变径部分，可以使用RULESURF命令生成平滑的过渡曲面，网格的密度同样由SURFTAB1控制，两条曲线的顶点数量不一致时,软件会自动进行插值处理。

“边界网格”（EDGESURF）命令通过四条首尾相连的边创建三维网格，四条边可以是直线、圆弧或开放的多段线，该命令适用于构建复杂的曲面，如汽车外壳、家具表面等，在绘制一个不规则的四边曲面时，先绘制四条边界曲线，然后依次选择即可生成网格模型，边界网格的质量取决于四条边的平滑度和连续性，若边之间存在尖锐转折,可能导致网格变形。

在使用三维网格命令时，需要注意以下几点：一是系统变量SURFTAB1和SURFTAB2的设置，直接影响网格的细腻度和计算效率；二是网格模型的编辑通常通过顶点拉伸、面分割等操作实现，复杂模型需结合“网格平滑”或“网格编辑”命令优化；三是网格模型与实体模型的区别，网格仅包含表面信息，无法进行布尔运算,需转换为实体或曲面后才能进行进一步操作。

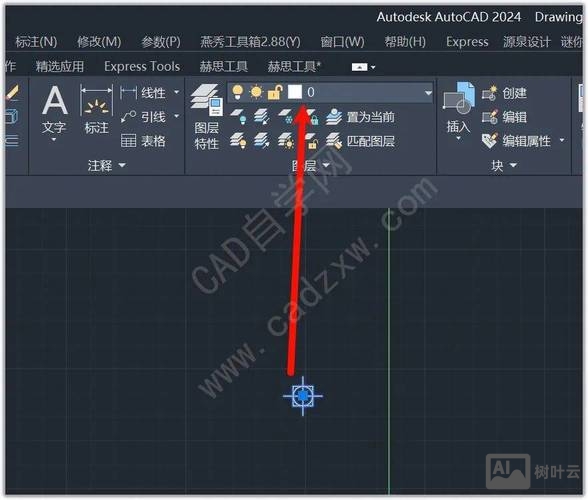

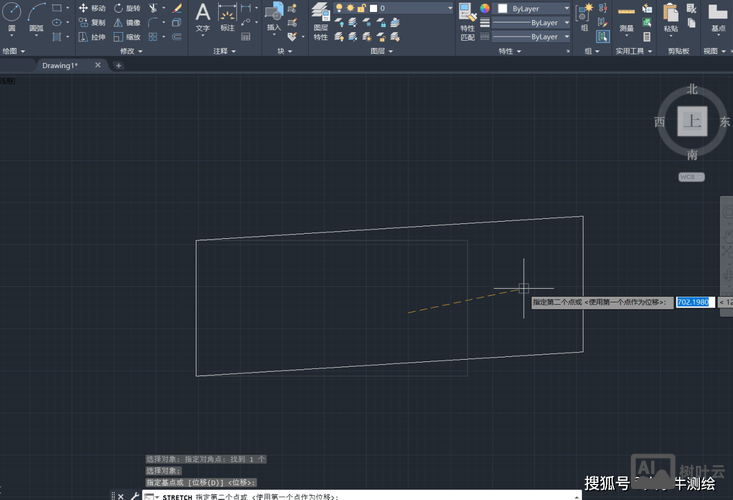

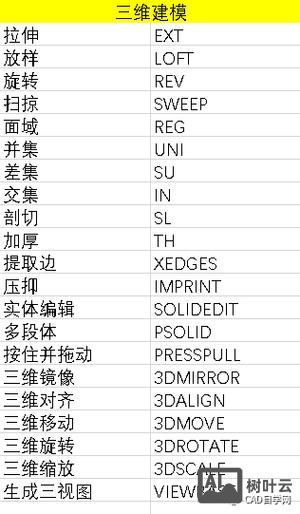

以下为常用三维网格命令的总结表格：

相关问答FAQs：

1. 问：如何提高三维网格模型的渲染质量？
   答：提高渲染质量主要通过调整网格密度和优化网格结构实现，增加系统变量SURFTAB1和SURFTAB2的值（如设置为20或更高），可使网格更细腻；避免使用过密的网格，以免导致文件过大和运算卡顿；使用“网格平滑”命令对模型进行优化，去除不必要的顶点和边，同时保持曲面平滑度,为网格应用高质量材质和贴图也能显著提升渲染效果。

2. 问：三维网格模型与实体模型如何相互转换？
   答：在CAD中，网格模型可通过“转换为实体”命令（如CONVTOSOLID）转换为三维实体，但前提是网格模型必须为闭合且无自交的曲面，操作步骤为：选择网格模型，执行“CONVTOSOLID”命令，软件会自动生成实体模型，反之，实体模型可通过“转换为网格”命令（如CONVTOMESH）转换为网格模型，适用于需要编辑网格顶点或应用网格变形的情况，需要注意的是，转换过程中可能会丢失部分细节,建议保留原始文件以便修改。
