CAD切割命令快捷键是什么？

在CAD软件中,切割命令是编辑图形时高频使用的工具，主要用于通过指定边界将对象分割为多个独立部分或修剪多余线条，不同CAD版本（如AutoCAD、浩辰CAD等）的切割命令快捷键存在差异，掌握这些快捷键能显著提升绘图效率，以下从核心切割命令、衍生工具、操作逻辑及注意事项等方面展开详细说明。

核心切割命令的快捷键与功能

TRIM（修剪）——最常用的“切割”工具

• 快捷键：TR
• 功能：以其他对象为剪切边，精确裁剪掉对象上超出剪切边界的部分，用一条直线修剪矩形的多余边，或用圆修剪直线的超出段。
• 操作逻辑：
  1. 输入TR回车，两次回车默认“全部选择”剪切边；
  2. 依次点击需要修剪的对象（被切部分），直至完成所有切割。
• 技巧：按住Shift键点击可延伸对象，实现“修剪/延伸”一键切换。

EXTEND（延伸）——反向“切割”工具

• 快捷键：EX
• 功能：将对象延伸至指定的边界，本质是“反向修剪”，常用于补全图形缺口，将短线延伸至与长线相交。
• 操作逻辑：
  1. 输入EX回车，选择边界对象（如长直线）；
  2. 点击需要延伸的对象（如短线），短线会自动延伸至边界。

BREAK（打断）——精确分割对象

• 快捷键：BR
• 功能：将对象在两点间打断，删除中间部分或分割为两个独立对象，将一条直线从中间断开，或删除圆上的一段弧。
• 操作逻辑：
  1. 输入BR回车，选择目标对象；
  2. 指定第一断点（如点击直线中点），再指定第二断点（如移动鼠标点击另一位置），两点间对象被删除。
• 衍生命令：
  • BREAK AT POINT（打断于点）：快捷键BR后选择对象，再输入F（第一点），指定单点打断，对象被分割为两部分但不删除内容。

DIVIDE（等分）——标记切割点

• 快捷键：DIV
• 功能：将对象等分为指定数量的段，并放置等分点作为标记（非实际切割，需配合其他工具实现切割），将直线等分为5份，后续可通过“打断”在等分点处切割。
• 操作逻辑：
  1. 输入DIV回车，选择对象（如圆弧）；
  2. 输入段数（如5），回车后生成等分点（需设置点样式可见）。

MEASURE（测量）——按距离标记切割点

• 快捷键：ME
• 功能：按指定距离在对象上放置标记点，类似“DIVIDE”但按固定间距而非等分数，在直线上每隔100mm放置一个点，用于后续等距切割。

高效切割的组合技巧与注意事项

快速选择剪切边：F（栏选）与C（窗交）

执行TRIM或EXTEND时，输入F可绘制多段直线（栏选），快速批量选择与栏选线相交的对象作为剪切边；输入C可框选窗口内及与窗口相交的对象，大幅减少逐点选择的时间。

隐含剪切边：E（边缘模式）

默认情况下,TRIM仅以实际存在的对象为剪切边，开启“隐含边”模式（输入E，选择延伸）后，即使对象未相交，也可作为虚拟剪切边，两条未相交的直线，可通过隐含边修剪另一条直线的延伸部分。

多段线（PLINE）的切割特殊性

多段线作为整体对象,默认需使用PEDIT命令分解（X快捷键）后才能单独修剪其某一段，若需直接编辑多段线，可输入PE进入多段线编辑模式，选择“编辑顶点”后进行局部切割。

块（BLOCK）与外部参照（XREF）的处理

块和外部参照需先“分解”（X快捷键）才能修剪内部对象，但分解可能导致块定义丢失，建议使用“在位编辑块”（REFEDIT命令）进行局部修改，避免破坏整体结构。

图层与切割效率

若需切割特定图层的对象,可先冻结或锁定无关图层（LA快捷键打开图层管理器），避免误选其他图层元素，提升操作精准度。

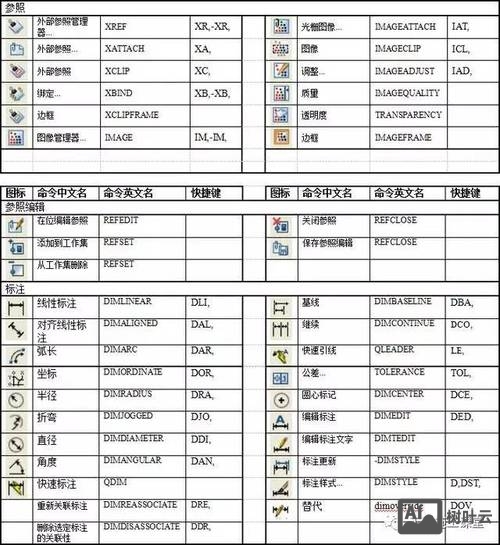

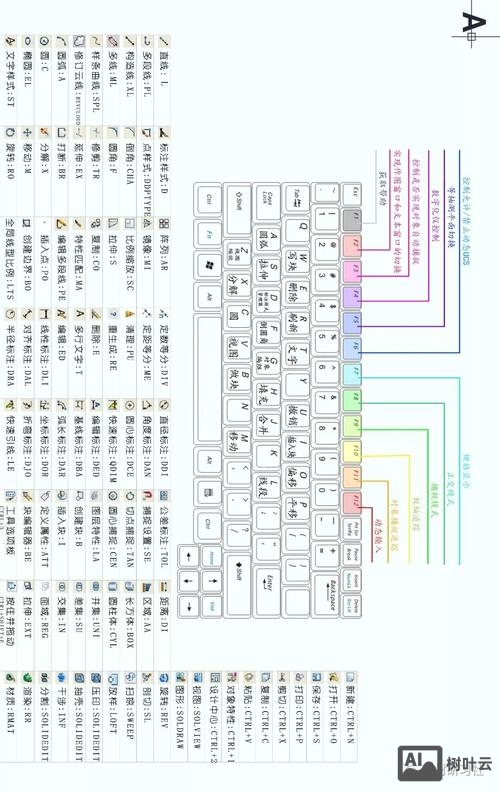

不同CAD版本的快捷键差异

相关问答FAQs

问题1：为什么使用TRIM命令时提示“未找到有效的剪切边”？
解答：该问题通常由两个原因导致：① 未选择剪切边直接点击修剪对象，需先选择剪切边（两次回车可全选）；② 剪切边与被修剪对象不在同一平面或图层被关闭，解决方法：执行TRIM后，先选择所有边界对象（如输入ALL回车），再点击需要修剪的部分；或检查剪切边图层是否开启且对象未被冻结。

问题2：如何快速将一条直线在多个交点处打断？
解答：可通过“栏选+TRIM”组合实现：① 输入TR回车，选择所有直线作为剪切边，回车确认；② 输入F启用栏选，绘制一条横跨所有交点的直线，栏选线经过的交点处直线会被自动修剪并分割，若需保留打断后的线段，可结合GAP命令（间隙闭合）补齐缺口，或使用BREAK命令逐点打断。
