CAD画平行线命令怎么用？

在CAD软件中，绘制平行线是工程设计和绘图中的基础操作之一，掌握高效的平行线绘制命令能够显著提升绘图效率，CAD中绘制平行线主要通过“偏移”（OFFSET）命令实现，此外结合“对象捕捉”和“极轴追踪”等功能可以确保平行线的精度和方向，以下将详细介绍平行线的绘制方法、操作步骤及实用技巧。

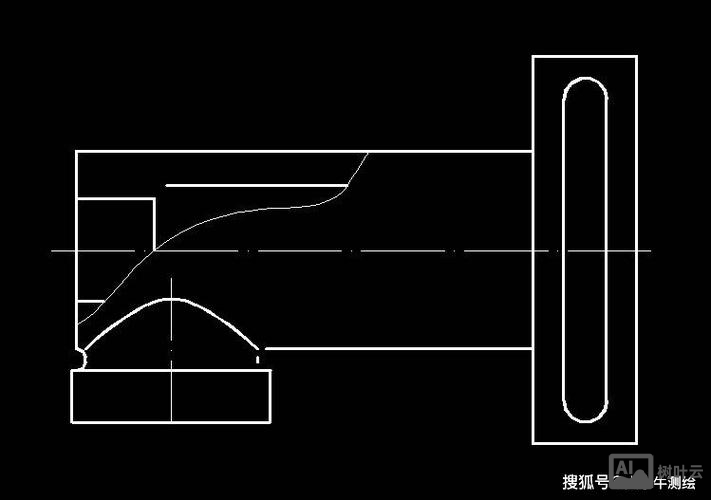

平行线绘制的主要命令

1. 偏移（OFFSET）命令
   偏移命令是绘制平行线的核心工具，可以通过指定距离或点来创建与选定对象平行的新线条，操作步骤如下：

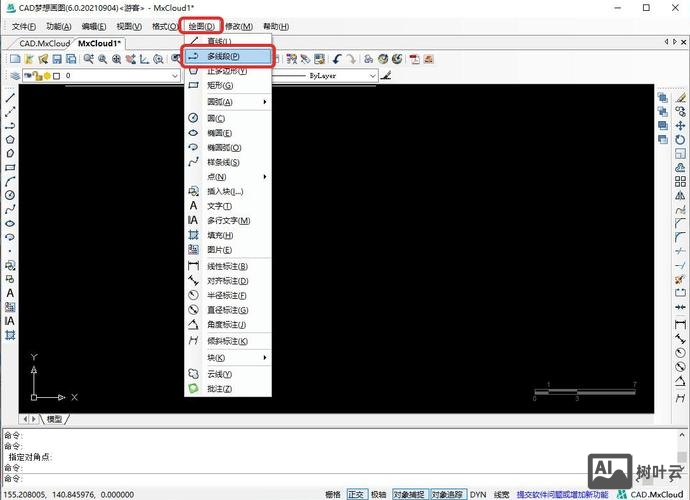

   • 执行命令：在命令行输入O（OFFSET的快捷键）并回车，或通过“修改”工具栏点击“偏移”按钮。
   • 设置参数：根据提示输入偏移距离（如输入100表示新平行线与原线间距为100单位），或选择“通过（T）”选项，通过指定点来定义偏移位置。
   • 选择对象：点击需要偏移的直线、多段线等对象。
   • 指定方向：在原对象的两侧点击，确定平行线生成的方向（若原线为水平线，点击上方则生成上方的平行线）。
   • 重复操作：可连续对多个对象进行偏移，按ESC键退出命令。

   示例：若需绘制一条与已知直线AB相距50mm的平行线，执行偏移命令后输入距离50,选择直线AB后点击其任意一侧即可。

2. 复制（COPY）命令结合对象捕捉
   对于需要特定方向或位置的平行线，可通过复制命令结合“对象捕捉”实现：

   • 执行复制命令（快捷键CO），选择原直线后指定基点（如端点或中点）。
   • 结合“极轴追踪”或“对象捕捉”功能，沿水平或垂直方向移动鼠标，输入距离值即可生成平行线。

绘制平行线的实用技巧

1. 多重复制与阵列结合
   若需绘制多条等间距平行线（如建筑墙体线），可先使用偏移命令生成一条平行线，再通过“阵列”（ARRAY）命令的“矩形阵列”选项设置数量和间距，快速完成多条平行线的绘制。


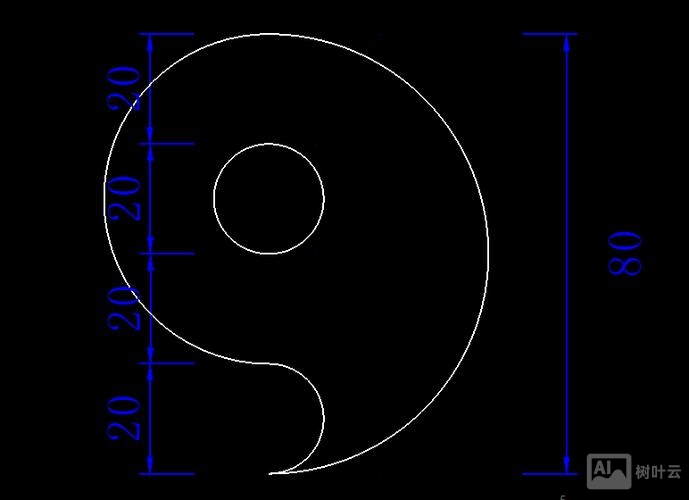

   （图片来源网络，侵删）

2. 不同对象的偏移特性

   • 直线：偏移后生成与原线长度相同的平行线。
   • 多段线/矩形：偏移时若包含圆弧，会自动调整圆弧半径以保持平行关系。
   • 圆/圆弧：偏移后生成同心圆或等距圆弧。

3. 动态输入（DYN）的应用
   开启动态输入功能（状态栏中点击DYN按钮），在偏移过程中可直接通过鼠标悬停输入距离值，无需切换至命令行，提升操作流畅性。

4. 偏移修剪与延伸
   偏移后的线条若需与其他对象连接，可结合“修剪”（TRIM）或“延伸”（EXTEND）命令，例如将两条平行线的端点对齐形成封闭图形。

常见问题与注意事项

• 偏移距离过大或过小：若输入的偏移距离超过原对象长度可能导致图形异常，建议先调整视图比例或分步偏移。
• 图层一致性：偏移生成的线条默认继承原对象的图层属性，若需修改，可在偏移后使用“特性匹配”（MATCHPROP）命令快速更改图层。
• 复杂对象的偏移：对于交叉或重叠的对象，偏移前需先分解（EXPLODE）或简化图形，避免生成冗余线条。

相关问答FAQs

问题1：如何绘制与已知斜线平行的多条等间距线条？
解答：首先使用偏移命令（OFFSET）设置固定间距（如1000mm），选择斜线后向一侧生成第一条平行线；再次执行偏移命令，选择新生成的平行线，继续生成下一条线，重复操作至完成所需数量，也可使用矩形阵列（ARRAYRECT）命令，选择原斜线后设置“行数”（如5行）、“列数”（1列）及“行间距”（1000mm），快速生成多条等距平行线。

问题2：偏移后的平行线与原线未完全平行，如何修正？
解答：通常是由于原对象包含非直线段（如多段线中的圆弧）或图形未完全闭合导致，可尝试以下方法：① 使用“分解”（EXPLODE）命令将复杂对象拆分为单一元素后重新偏移；② 检查原对象是否为封闭图形，若为开放线条，确保偏移方向一致；③ 通过“特性”（PROPERTIES）面板检查线条的起点和终点坐标,手动调整节点位置以对齐平行关系。
