在CAD软件中，抽壳命令（Shell）是一种常用的三维编辑工具，主要用于将实体模型转化为中空壳体结构，同时保留指定表面的开放性，该命令在机械设计、建筑建模、产品开发等领域应用广泛，例如创建箱体、外壳、管道等具有均匀壁厚的模型，抽壳命令的核心功能是通过删除实体的内部材料，并指定壁厚生成空腔，用户可根据需求调整壁厚值和保留的面,从而灵活控制模型的最终形态。
（图片来源网络，侵删）
抽壳命令的基本操作步骤
命令启动：在CAD中，用户可通过以下方式启动抽壳命令：
- 点击“三维建模”选项卡下的“实体编辑”面板，选择“抽壳”图标；
- 在命令行输入“SHELL”或“SH”后按回车键；
- 通过菜单栏执行“修改”→“实体编辑”→“抽壳”。
选择对象：启动命令后，系统提示“选择三维实体”，需用户选取要进行抽壳操作的模型，仅适用于三维实体,二维图形或曲面无法直接使用该命令。
设置参数：
- 删除面：默认情况下，抽壳会删除实体的所有内部面生成封闭空腔，若需保留某些面（如箱体的开口），需选中这些面，创建带开口的容器时，需选中顶面或侧面作为保留面。

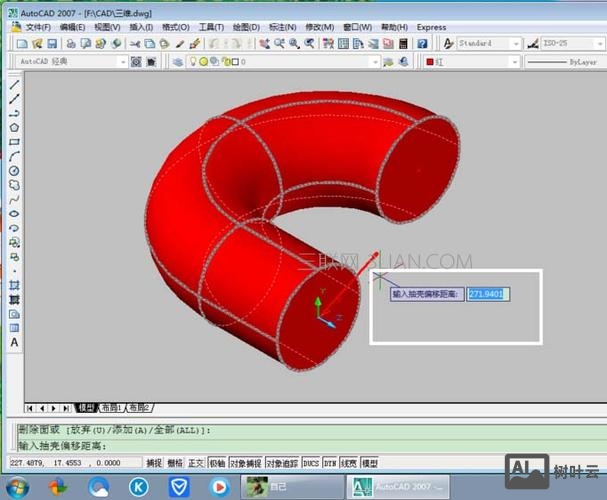

- 抽壳偏移距离：这是关键参数，用于定义壳体的壁厚，正值向内抽壳（减小实体外部尺寸），负值向外抽壳（增加外部尺寸），若实体长宽高为100mm，壁厚设置为5mm，抽壳后内部尺寸将变为90mm（100-5×2）。

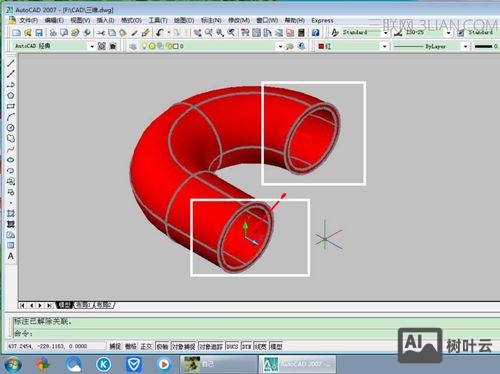

预览与确认：参数设置完成后，系统会显示抽壳预览效果，用户需确认无误后按回车键完成操作，若结果不符合预期，可通过输入“U”撤销上一步操作重新调整参数。
（图片来源网络，侵删）
抽壳命令的高级应用技巧
- 非均匀壁厚处理：标准抽壳命令仅支持单一壁厚，但通过多次抽壳或结合拉伸、布尔运算等命令，可实现不同面具有不同厚度的复杂壳体，先对实体整体抽壳，再对特定面进行拉伸并调整厚度。
- 多实体抽壳：若模型包含多个独立实体，需先通过“并集”（UNION）命令合并为单一实体，再执行抽壳操作，否则，系统会提示“选定的对象不是实体”。
- 抽壳失败原因排查：常见问题包括：实体存在非流形几何（如未闭合的曲面）、壁厚值过大导致自相交、删除的面过多导致结构不稳定等，需通过“检查”（CHECK）命令验证实体完整性，或适当减小壁厚值。
抽壳命令的参数说明表
| 参数类型 | 说明 | 示例场景 |
|---|---|---|
| 删除面 | 需移除的面，若不选则生成封闭壳体 | 创建带开口的管道，保留端面 |
| 抽壳偏移距离 | 壁厚值，正负决定抽壳方向 | 正值：内壁厚；负值：外壁增厚 |
| 不等厚抽壳 | 需结合其他命令实现 | 电器外壳不同部位壁厚不同 |
| 实体检查 | 抽壳前验证实体是否存在缝隙或自相交 | 避免操作失败 |
相关问答FAQs
Q1：抽壳命令是否可以对曲面模型使用？
A1：不可以，抽壳命令仅适用于三维实体（如通过拉伸、旋转等命令生成的模型），若需对曲面进行抽壳，需先将曲面转换为实体（如通过“加厚”命令），或使用专门的曲面编辑工具（如“偏移”命令）。
Q2：抽壳时如何避免模型出现自相交错误？
A2：自相交通常因壁厚过大或实体结构复杂导致，解决方法包括：① 减小抽壳偏移距离，确保壁厚小于实体最小尺寸的1/2；② 使用“分割”（SLICE）命令简化实体结构；③ 在抽壳前通过“检查”（CHECK）命令修复实体几何错误，若问题仍存在,可尝试将实体分解为多个简单部分分别抽壳后再组合。
