CAD对象特性命令如何快速修改对象属性？

在CAD软件中，对象特性命令（Properties）是编辑和管理图形对象的核心工具，它允许用户快速查看和修改选中对象的各项属性，从而提高绘图效率和精度，无论是简单的二维线条还是复杂的三维实体，通过对象特性命令都能实现精准的参数调整，本文将详细介绍该命令的功能、调用方式、操作界面及应用场景,并结合实例说明其操作技巧。

对象特性命令的调用方式

对象特性命令可通过多种方式调用,以适应不同用户的操作习惯：

1. 功能区：在“常用”选项卡的“特性”面板中点击“特性”按钮；或在“视图”选项卡的“选项板”组中选择“特性”。
2. 命令行：直接输入命令PROPERTIES或快捷键Ctrl+1,按回车键执行。
3. 快捷菜单：选中对象后右键单击，选择“特性”选项。
4. 工具栏：在自定义工具栏中添加“特性”图标,点击调用。

调用命令后，系统会弹出“特性”选项板，该选项板会根据当前选中对象的类型动态显示可编辑的属性列表，若未选中任何对象，选项板将显示整个图形的属性（如全局比例、图层设置等）。

特性选项板的结构与功能

“特性”选项板是命令的核心操作界面,主要由以下几部分组成：

1. 对象类型标识：选项板顶部显示当前选中对象的类型（如“直线”“圆”“多段线”等）及数量。
2. 属性分类列表：属性按类别分组显示，包括“基本”“几何图形”等,点击类别名称可展开或折叠子项。
3. 属性值编辑区：每个属性名称右侧对应其当前值，用户可直接修改数值、选择选项或通过下拉菜单调整。

以下为常见对象的属性分类及示例（以直线和圆为例）：

对象特性命令的核心功能与应用

1. 修改基本属性
   基本属性包括颜色、图层、线型等，通过特性选项板可快速调整，选中多条不同线型的直线，在“基本”类别中将“线型”统一改为“CENTER”，所有直线将立即更新，若需修改全局特性，可在未选中对象时调整“当前图层”“线型比例”等参数。

2. 调整几何参数
   对于尺寸类对象（如直线、圆、多边形），可直接修改几何参数，选中一条直线，在“几何图形”类别中修改“终点X”坐标值，直线长度和方向会实时更新，对于圆，输入新的半径值后,图形大小自动重绘。

3. 特殊对象编辑

   • 块参照：可编辑块的插入点、缩放比例、旋转角度及属性值。
   • 文字、高度、对齐方式、倾斜角度等。
   • 填充图案：调整比例、角度、孤岛检测方式等。
     选中一个填充图案，在“基本”类别中将“比例”从1改为2,图案密度会立即减半。

4. 快速选择与批量编辑

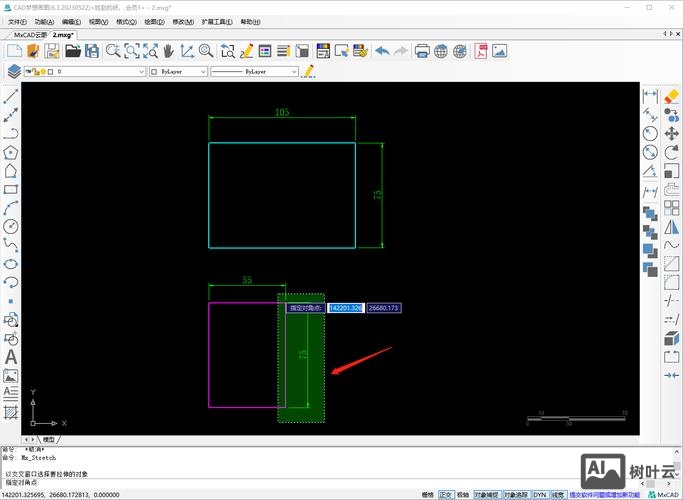

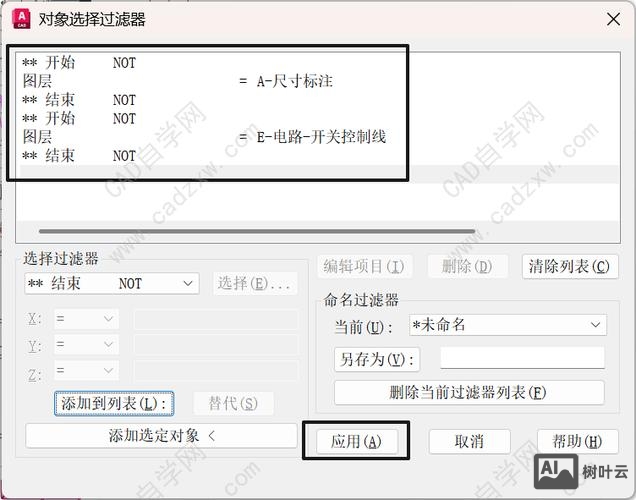

   结合“快速选择”（QSELECT）命令，可按图层、颜色、对象类型等条件筛选对象，再通过特性命令统一修改，将“图层0”中所有红色圆的半径改为10，操作步骤为：使用“快速选择”筛选图层为0且颜色为红的圆，打开特性选项板,修改半径值为10。


   （图片来源网络，侵删）

高级技巧与注意事项

1. 特性匹配（MATCHPROP）
   使用MATCHPROP命令（或“特性匹配”按钮）可将源对象的属性（如线型、颜色）复制到目标对象，操作类似Word中的“格式刷”。
2. 快捷键操作
   在特性选项板中，按Ctrl+Z可撤销修改，按Tab键切换属性编辑框。
3. 动态输入联动
   启用动态输入（DYN）时，修改几何参数会实时显示图形变化，便于预览效果。
4. 注意事项
   • 修改复杂对象（如三维实体）的某些属性可能导致图形错误，建议提前备份。
   • 若属性呈灰色显示，表示该属性为只读（如多段线的顶点坐标需通过顶点编辑修改）。

相关问答FAQs

Q1: 为什么特性选项板中某些属性无法修改？
A: 属性无法修改通常由以下原因导致：1）属性为系统只读（如多段线的面积）；2）对象被锁定或冻结在某个图层；3）当前图形处于“外部参照”或“块编辑”模式,需检查对象状态或解锁图层后重试。

Q2: 如何通过特性命令快速修改多个对象的同一属性？
