CAD尺寸标注命令怎么用？

在CAD软件中,标注尺寸是绘制工程图的关键环节，准确的尺寸标注能清晰表达设计意图，CAD提供了多种尺寸标注命令，适用于不同的标注需求，掌握这些命令的使用方法能显著提高绘图效率，以下是常用的尺寸标注命令及其操作步骤：

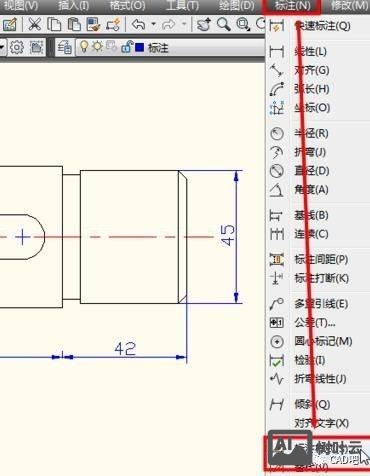

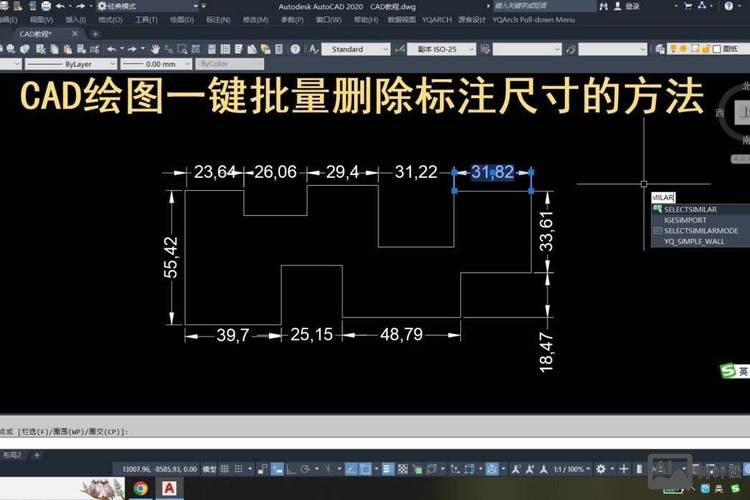

线性标注命令

线性标注用于标注水平、垂直或倾斜方向的尺寸，是最基础的标注命令，启动命令的方式包括：点击“标注”工具栏中的“线性”按钮，或在命令行输入“DIMLINEAR”后按回车键，执行命令后，CAD会提示“指定第一条尺寸界线原点”，此时需点击图形的起点位置；接着提示“指定第二条尺寸界线原点”，点击终点后，拖动鼠标至合适位置点击，即可完成线性标注，若需标注倾斜方向，可在选择两点后输入“R”选项，旋转标注文字角度。

对齐标注命令

对齐标注用于标注倾斜对象的实际长度,尺寸线与标注对象平行，命令启动方式为：点击“标注”工具栏的“对齐”按钮，或输入“DIMALIGNED”，操作流程与线性标注类似，依次选择起点和终点，系统自动生成对齐尺寸线，该命令特别适用于标注非水平、非垂直的线段，如斜边、斜坡等。

半径/直径标注命令

半径标注用于标注圆或圆弧的半径,直径标注则用于标注直径，半径标注命令为“DIMRADIUS”，直径标注命令为“DIMDIAMETER”，执行半径标注时，选择圆或圆弧后，拖动鼠标至合适位置点击，即可显示半径尺寸；直径标注同理，尺寸数值前会自动添加“Φ”符号，若需修改符号前缀，可在标注样式管理器中调整。

角度标注命令

角度标注用于标注两条非平行直线、圆弧或三点之间的角度，命令为“DIMANGULAR”，执行命令后，可选择两条直线（自动计算夹角）、选择圆弧（标注圆弧本身角度）或依次选择三个点（顶点、起点、终点），标注结果会显示角度值，默认单位为度。

基线/连续标注命令

基线标注以同一基线为起点,标注多个平行的尺寸；连续标注以前一个尺寸的终点为基点，连续标注相邻尺寸，基线标注命令为“DIMBASELINE”，连续标注命令为“DIMCONTINUE”，使用前需先创建一个线性标注作为基准，启动基线标注后，系统自动捕捉前一尺寸的基线，依次点击其他点即可生成多个平行尺寸；连续标注则依次点击下一个标注点，生成连续尺寸链。

尺寸标注的编辑与修改

完成标注后,常需调整文字位置、样式或数值，双击尺寸文字可进入“文字编辑器”修改内容；右键点击标注对象，选择“特性”可调整图层、颜色、标注样式等全局属性；使用“DIMEDIT”命令可编辑文字内容或旋转角度；“DIMTEDIT”命令可调整文字位置，如左对齐、右对齐或置于尺寸线中间。

常用标注命令快捷键对照表

相关问答FAQs

Q1：为什么标注尺寸时文字显示为问号或乱码？
A：通常是因为当前文字样式未启用中文字体，解决方法：在“文字样式”对话框中新建样式，选择“gbcbig.shx”或“simfang.ttf”等中文字体，并将其置为当前样式，重新标注即可恢复正常显示。

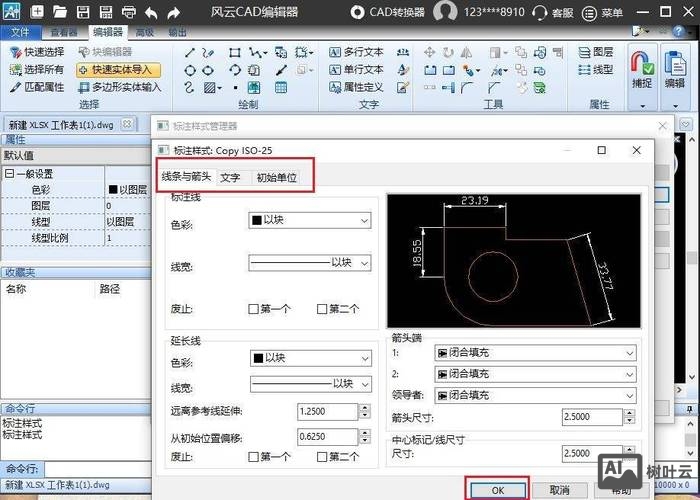

Q2：如何修改尺寸标注的默认比例？
A：尺寸标注的比例由标注样式控制，输入“DIMSTYLE”或“D”打开标注样式管理器，选择当前样式后点击“修改”，在“调整”选项卡中设置“全局比例”，该值会等比例放大或缩小所有标注元素（如箭头、文字大小），适应不同比例的图纸。
