CAD作为广泛应用于工程设计、建筑制图、机械制造等领域的专业软件，其高效操作离不开快捷命令的熟练运用，快捷命令能够显著减少鼠标点击次数，提升绘图速度，是CAD用户必备的核心技能，以下将详细介绍CAD中最常用且实用的快捷命令，涵盖绘图、修改、标注、视图等核心操作模块，并辅以表格归纳,帮助用户系统掌握。

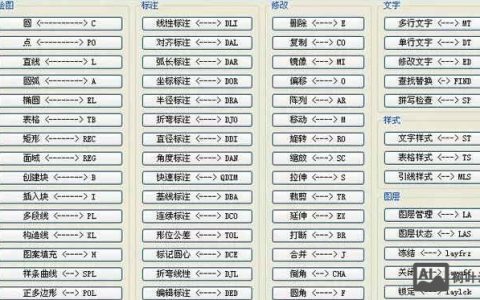

（图片来源网络，侵删）
绘图类快捷命令
绘图是CAD操作的基础，掌握常用绘图命令能快速构建图形框架。
- L（Line）：绘制直线，是最基础的绘图命令，输入后指定起点和终点即可连续绘制线段。
- PL（Pline）：绘制多段线，可创建包含直线和圆弧的复合线段，且可统一设置线宽，适用于绘制轮廓、箭头等。
- C（Circle）：绘制圆，需指定圆心和半径（或直径），支持“三点（3P）”“两点（2P）”“相切、相切、半径（T）”等选项。
- A（Arc）：绘制圆弧，提供多种绘制方式，如“三点（3P）”“起点、圆心、端点（SCE）”等，灵活选择可满足不同弧线需求。
- REC（Rectangle）：绘制矩形，输入后指定对角点即可，支持设置圆角（F选项）和线宽。
- POL（Polygon）：绘制正多边形，可输入边数（如3-1024），通过“内接于圆（I）”或“外切于圆（C）”确定大小。
- H（Hatch）：填充图案，用于剖面线、材质等填充，需选择封闭区域并指定图案类型和比例。
修改类快捷命令
修改命令用于调整已有图形的形状、位置和属性，是图形完善的关键。
- E（Erase）：删除对象，选择需删除的图形后按回车即可，也可先输入命令再选择对象。
- O（Offset）：偏移复制，用于创建平行线、同心圆等，需指定偏移距离，再选择原对象和偏移方向。
- TR（Trim）：修剪，选择剪切边界后，点击需修剪的部分，可快速去除多余线段，按住Shift键可延伸对象。
- EX（Extend）：延伸，将对象延伸至指定边界，操作逻辑与修剪类似，选择边界后点击需延伸的对象。
- M（Move）：移动，选择对象后指定基点和位移点，可调整图形位置。
- RO（Rotate）：旋转，选择对象后指定基点和旋转角度，输入正值为逆时针，负值为顺时针旋转。
- SC（Scale）：缩放，选择对象后指定基点和比例因子，可实现图形等比放大或缩小。
- X（Explode）：分解，将块、多段线、尺寸标注等复合对象分解为单一对象，便于单独编辑。
标注类快捷命令
标注是图形尺寸信息的体现，准确标注是工程图纸的核心要求。
- DLI（Dimlinear）：线性标注，用于标注水平或垂直方向的尺寸，需指定延伸线的原点和尺寸线位置。
- DAL（Dimaligned）：对齐标注，标注与对象平行的尺寸，适用于倾斜线段的尺寸标注。
- DRA（Dimradius）：半径标注，标注圆或圆弧的半径，需选择对象并指定尺寸线位置。
- DDI（Dimdiameter）：直径标注，标注圆或圆弧的直径，操作方式与半径标注类似。
- DED（Dimangular）：角度标注，标注两条直线、圆弧或三点之间的角度。
- LE（Qleader）：快速引线，用于标注注释文字或引出说明，可自定义引线样式和箭头类型。
视图与辅助类快捷命令
高效绘图离不开视图控制和辅助工具，能提升操作精度和流畅度。

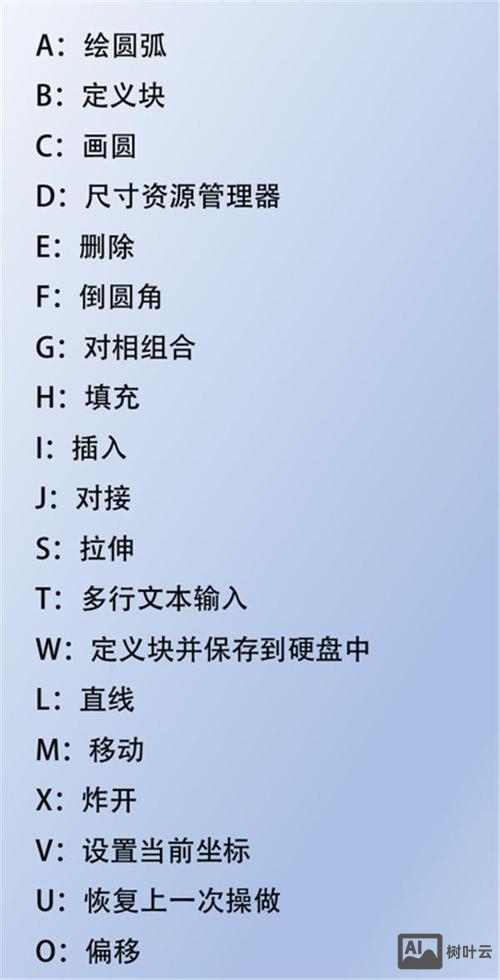

（图片来源网络，侵删）
- Z（Zoom）：缩放视图，输入“Z+空格”后，可通过“E（范围）”“W（窗口）”“P（上一个）”等选项调整视图范围。
- P（Pan）：平移视图，按住鼠标左键拖动可移动视图，常与缩放命令配合使用。
- F7（Grid）：栅格显示，按F7键可开启/关闭栅格，帮助定位和对齐对象。
- F8（Ortho）：正交模式，开启后绘制直线或移动对象时自动约束水平和垂直方向。
- F3（Osnap）：对象捕捉，开启后可自动捕捉端点、中点、圆心等关键点，确保绘图精度。
- LA（Layer）：图层管理，通过图层特性管理器可创建、隐藏、冻结图层，并设置图层颜色、线型等属性，是复杂图形分类管理的核心工具。

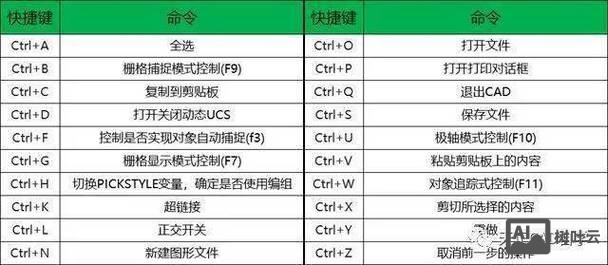

CAD常用快捷命令速查表
| 命令分类 | 快捷键 | 全称 | 功能说明 |
|---|---|---|---|
| 绘图 | L | Line | 绘制直线 |
| 绘图 | PL | Pline | 绘制多段线 |
| 绘图 | C | Circle | 绘制圆 |
| 绘图 | REC | Rectangle | 绘制矩形 |
| 修改 | E | Erase | 删除对象 |
| 修改 | O | Offset | 偏移复制 |
| 修改 | TR | Trim | 修剪对象 |
| 修改 | M | Move | 移动对象 |
| 标注 | DLI | Dimlinear | 线性标注 |
| 标注 | DRA | Dimradius | 半径标注 |
| 视图 | Z | Zoom | 缩放视图 |
| 视图 | P | Pan | 平移视图 |
| 辅助 | LA | Layer | 图层管理 |
| 辅助 | F3 | Osnap | 对象捕捉开关 |
相关问答FAQs
Q1：如何自定义CAD快捷命令？
A：CAD支持用户自定义快捷命令，具体操作步骤如下：
- 输入“OP”命令打开“选项”对话框，选择“文件”选项卡；
- 展开“键盘快捷键”中的“快捷键自定义”，点击“自定义”；
- 在“自定义用户界面”编辑器中，左侧选择“命令”，右侧找到需修改的命令（如“直线”对应“LINE”）；
- 在“快捷键”栏中输入新的快捷键组合（如“Ctrl+Shift+L”），点击“确定”保存即可。
Q2：为什么输入快捷命令后CAD没有反应？
A：可能原因及解决方法：
- 命令未启用：检查是否处于命令等待状态（光标为十字形），若处于其他命令（如“修剪”）中，需先按Esc键退出；
- 快捷键冲突：检查自定义的快捷键是否与系统或其他软件冲突，可通过“选项→键盘快捷键”查看并修改；
- 输入法问题：确保输入法为英文状态，中文输入法下快捷键无效；
- 命令别名错误：确认快捷命令是否正确（如“直线”为“L”而非“LINE”的缩写），可通过“ACAD.PGP”文件查看或修改命令别名。
熟练掌握这些快捷命令并配合实际练习，能大幅提升CAD操作效率,是成为高效绘图者的必经之路。
