cad基准线命令怎么用？

在CAD软件中，基准线是绘图中重要的辅助工具，用于确保图形的精确性和对齐性，基准线命令通常用于创建水平、垂直或指定角度的参考线，帮助用户快速定位图形元素，不同版本的CAD软件中，基准线命令的名称和操作方式可能略有差异，但核心功能相似，以下将详细介绍基准线命令的使用方法、操作步骤及注意事项。

基准线命令的启动方式有多种，通常包括命令行输入、工具栏按钮或菜单选择，以AutoCAD为例，用户可以通过在命令行输入“XLINE”或“XL”来启动构造线命令（构造线是基准线的一种类型），也可以通过“绘图”菜单下的“构造线”选项找到该命令，启动命令后，CAD会提示用户选择基准线的定义方式，包括“两点”、“水平”、“垂直”、“角度”、“二等分”和“偏移”等，每种方式适用于不同的绘图场景，水平”和“垂直”用于创建水平和垂直的参考线，“角度”用于绘制与指定对象成一定角度的基准线，“二等分”用于平分角度，而“偏移”则用于创建与现有对象平行的基准线。

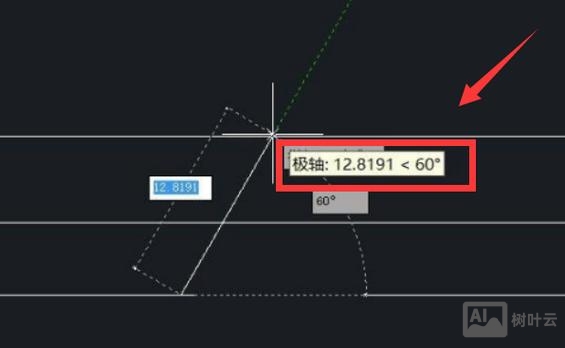

以“两点”方式创建基准线为例，用户需依次指定基准线的通过点，系统将自动生成无限长的直线，若需绘制有限长度的基准线，可在创建完成后使用“修剪”或“打断”命令进行调整，对于“角度”方式，用户需先输入基准线的角度值，或选择参考对象并输入夹角，若需绘制一条与水平线成30度角的基准线，可选择“角度”选项，输入30后指定通过点即可。“偏移”方式则需先选择 existing 对象，再输入偏移距离，系统会生成平行于该对象的基准线，需要注意的是，偏移方向需根据鼠标位置确定,用户可通过点击对象两侧来选择偏移方向。

基准线的样式和特性可以通过“特性”选项板进行修改，用户可调整基准线的颜色、线型、线宽等属性，使其区别于其他图形元素，在复杂绘图中，建议将基准线单独放置在一个图层中，并设置合适的颜色（如灰色）和线型（如虚线），以便区分和隐藏，基准线通常不需要被打印，可在图层特性管理器中关闭“打印”选项。

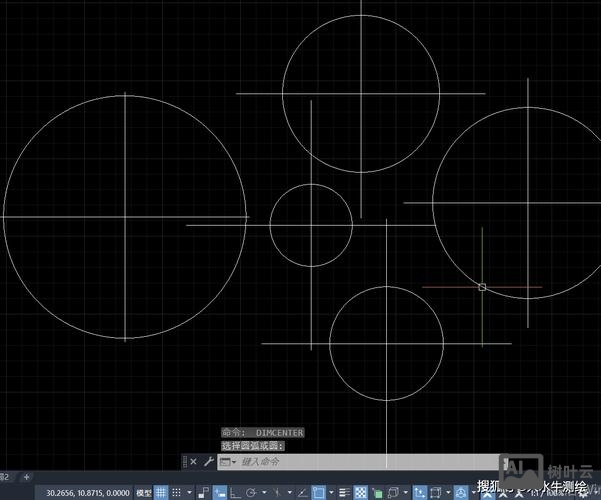

在实际应用中，基准线命令常用于机械设计中的尺寸标注参考、建筑设计中的轴线定位以及电路设计中的元件对齐等场景，在绘制机械零件图时，可先通过基准线确定对称轴或关键位置，再基于基准线绘制轮廓线；在建筑设计中，基准线可用于定位墙体、门窗等构件，确保图纸的规范性，为提高绘图效率，用户可结合极轴追踪、对象捕捉等辅助工具,使基准线与关键点精确对齐。

以下是基准线命令的常见操作步骤总结（以AutoCAD为例）：

相关问答FAQs：

Q1: 基准线和普通直线有什么区别？
A1: 基准线（构造线）是无限长的辅助线，主要用于绘图参考，不会被打印输出；而普通直线（LINE命令绘制）有确定的起点和终点，属于图形的一部分，可参与打印和编辑，基准线的线型和颜色通常设置为虚线或灰色,以区别于实际图形元素。

Q2: 如何快速隐藏或删除不需要的基准线？
A2: 若需隐藏基准线，可通过图层管理器关闭基准线所在图层的“显示”选项；若需删除，可直接选中基准线后按Delete键，或使用“ERASE”命令，对于复杂图纸，可使用“快速选择”功能（输入“QSELECT”）按图层或特性批量选择基准线，再进行删除操作,提高效率。
