SolidWorks组合命令操作步骤是怎样的？

SolidWorks中的组合命令（Combine Bodies）是一个强大的工具，主要用于将两个或多个实体（如拉伸、旋转等特征生成的3D模型）通过布尔运算合并为一个整体，常见的运算方式包括添加、删减和共同三种，掌握组合命令的使用方法，可以高效地完成复杂模型的构建和编辑,以下是具体的使用步骤和注意事项。

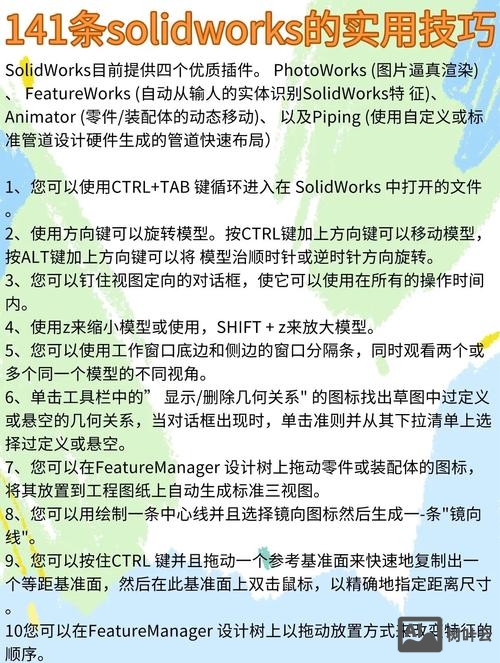

（图片来源网络，侵删）

组合命令的基本使用步骤

准备模型
首先需要确保参与组合的实体存在于同一个零件文件中，如果模型来自不同文件，需通过“插入”>“零件”命令将其导入，并确保实体之间有重叠或接触区域（根据运算需求），若要执行“添加”运算，两个实体可以独立存在；若执行“删减”或“共同”运算,则需确保目标实体与工具实体有重叠部分。
启动组合命令
在SolidWorks界面上方菜单栏中，依次点击“插入”>“特征”>“组合”，或在“特征”工具栏中直接点击“组合”按钮（图标为两个相交的立方体），此时会弹出“组合”属性管理器窗口。
选择运算类型
在属性管理器中，系统提供了三种运算方式，需根据设计需求选择：
- 添加：将两个或多个实体合并为一个整体，类似于数学中的“并集”，将两个独立的方块合并为一个L形零件。
- 删减：从目标实体中减去与工具实体重叠的部分，类似于“差集”，在一个大方块上“挖”出一个小方块孔洞。
- 共同：仅保留目标实体与工具实体重叠的部分，类似于“交集”，获取两个球体重叠区域的形状。
下表对比了三种运算方式的特点：
| 运算类型 | 作用效果 | 适用场景 |
|———-|———-|———-|
| 添加 | 合并多个实体为整体 | 连接分散零件、增加材料 |
| 删减 | 移除重叠部分 | 创建孔洞、凹槽等 |
| 共同 | 保留重叠部分 | 提取公共区域、复杂切割 |

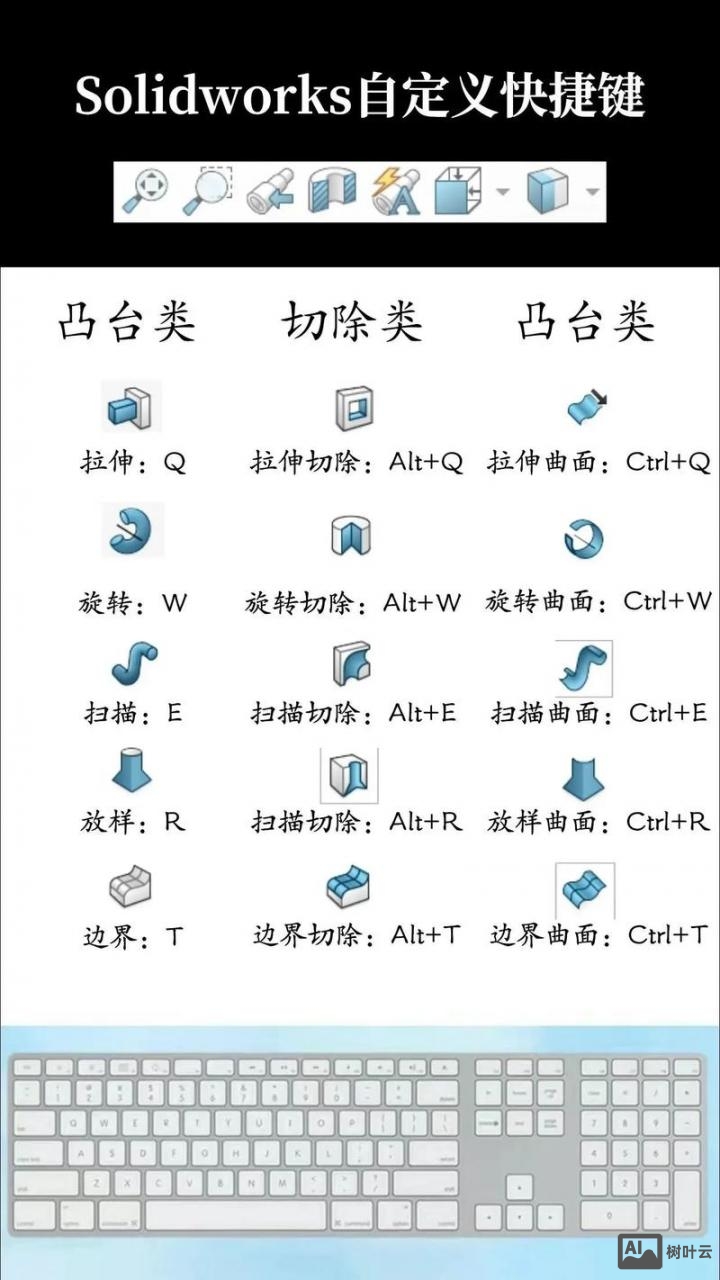

（图片来源网络，侵删）
选择实体
根据选择的运算类型，在“要组合的实体”和“组合工具”区域中分别选择对应实体。
- 添加运算：所有参与合并的实体均需添加到“要组合的实体”列表中，无需选择工具实体。
- 删减运算：需先选择目标实体（如大方块），再选择工具实体（如小方块）。
- 共同运算：同样需选择目标实体和工具实体，系统会自动计算重叠区域。
预览与确认
完成实体选择后，图形区域会实时显示组合后的预览效果，若预览结果符合预期，点击属性管理器中的“确定”按钮即可完成操作，若需调整,可重新选择实体或运算类型。

注意事项与技巧

实体兼容性：组合命令仅适用于“实体”特征，无法直接应用于曲面或草图，若需组合曲面，需先通过“加厚”或“缝合”等命令将其转换为实体。
参数化修改：组合后的实体为非参数化特征，若需修改原始模型尺寸，建议先在历史树中调整参与组合的实体特征，再重新执行组合命令。
错误处理：若运算后实体消失或报错，通常是由于实体无重叠区域（删减/共同运算时）或实体未完全相交（添加运算时），可通过“检查实体”工具（工具>检查）验证实体状态。
性能优化：对于复杂模型，建议在组合前隐藏不必要的实体，或使用“轻量化”模式减少计算负担。

相关问答FAQs

Q1：组合命令与“拉伸”命令中的“合并结果”选项有何区别？
A：组合命令是独立的特征工具，可在模型生成后随时对多个实体进行布尔运算，灵活性更高；而“拉伸”命令中的“合并结果”选项仅能在创建特征时，将新实体与现有模型自动合并，且仅支持“添加”运算，组合命令适用于跨特征的复杂操作，而“合并结果”适用于单一特征创建时的即时合并。

Q2：使用组合命令后，如何恢复原始实体？
A：组合操作会生成新的实体特征，并隐藏原始实体，若需恢复，可在历史树中右键单击组合特征，选择“删除”，原始实体将重新显示，但需注意，若原始实体已被其他特征修改,恢复后可能需要重新调整参数。
