CAD分解命令失效怎么办？

在使用CAD软件进行绘图设计时，分解命令（EXPLODE/X）是一项基础且高频使用的工具，其主要作用是将复合对象（如块、多段线、尺寸标注、填充图案等）分解为单一的、最基本的图形元素，以便进行局部编辑或修改，许多用户在实际操作中可能会遇到分解命令无法使用或失效的情况，这不仅影响绘图效率，还可能导致设计流程中断，本文将系统分析CAD分解命令不能用的常见原因，并提供针对性的解决方法,帮助用户快速排查并解决问题。

分解命令失效的常见原因及解决方法

软件版本或兼容性问题

不同版本的CAD软件对对象的支持程度存在差异，例如高版本软件创建的某些特殊对象（如动态块、三维实体等）在低版本中可能无法直接分解，如果文件是由第三方插件或外部程序生成的，可能与当前CAD软件的兼容性不佳,导致分解命令异常。

解决方法：

• 检查CAD软件版本是否过旧,建议更新至最新稳定版。
• 如果文件来自外部,尝试在创建该文件的原始版本或兼容版本中分解后再导入。

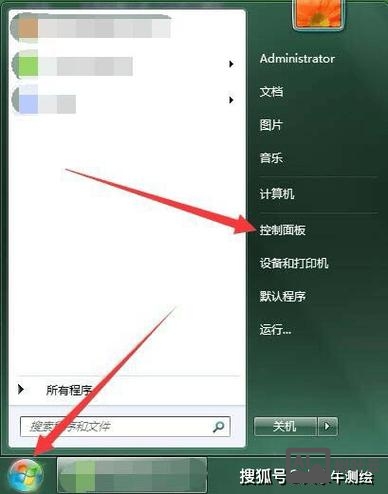

• 禁用或卸载可能冲突的第三方插件,以排除干扰。

对象属性或状态限制

某些对象因自身属性或当前状态限制,无法被分解。

• 外部参照（Xref）：默认情况下，外部参照中的对象无法直接分解，需绑定（BIND）或拆离（DETACH）后才能操作。
• 受保护图层或锁定图层：如果对象位于锁定、冻结或不可见的图层上,分解命令将无法执行。
• 块定义嵌套过深：当块中嵌套了多层其他块时，可能需要多次分解才能完全打散,若仅尝试一次分解可能无法生效。
• 特殊对象类型：如多行文字（MTEXT）、渐变填充、光栅图像等，需通过特定命令（如“EXPLODE”或“爆破”工具）处理,而非直接使用分解命令。

解决方法：

• 确保对象所在图层已解锁、解冻且可见。

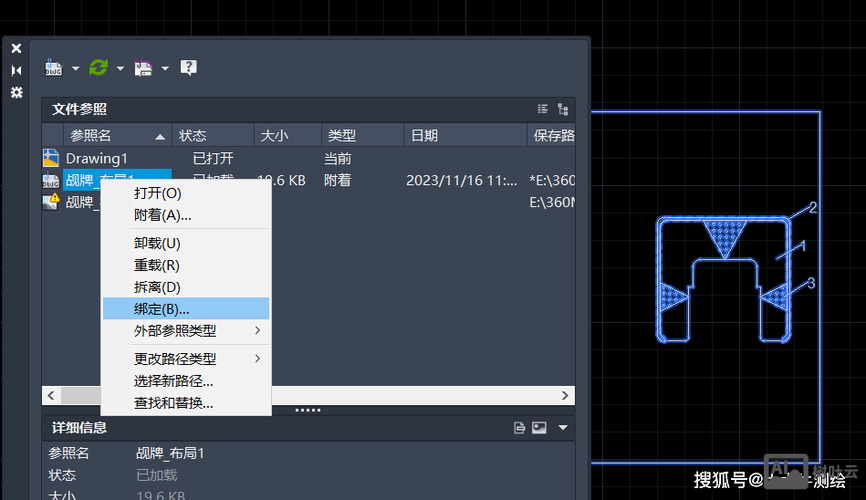

• 对于外部参照，使用“绑定”命令将其转换为内部块后再分解。

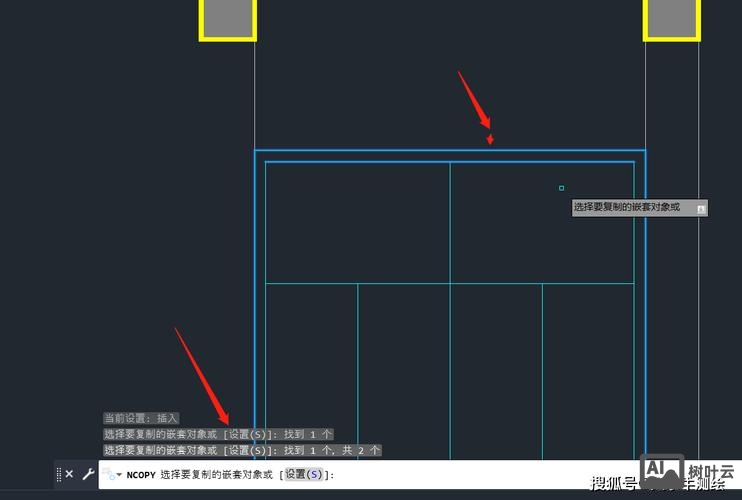

• 对嵌套块执行多次分解操作，或使用“块编辑器”（BLOCKEDIT）修改块定义。
• 针对特殊对象，查阅CAD帮助文档,使用专用编辑工具。

系统设置或命令配置错误

CAD的系统变量或命令参数设置可能影响分解命令的正常运行。

• “DELOBJ”系统变量：该变量控制创建复合对象（如块、多段线）时是否删除原始对象，若设置为“1”，分解后原始对象可能被删除,导致用户误以为命令失效。
• 命令别名冲突：自定义的命令别名可能与“EXPLODE”或“X”冲突,导致命令无法调用。
• “LISP”或“ARX”程序干扰：加载的第三方LISP程序或ARX应用程序可能修改了分解命令的行为。

解决方法：

• 输入“DELOBJ”命令，检查当前值，必要时设置为“0”以保留原始对象。
• 输入“ALIAS”命令或编辑“acad.pgp”文件,排查命令别名冲突。
• 使用“APPLOAD”命令卸载可疑的LISP或ARX程序，或通过“NETLOAD”管理.NET程序集。

文件损坏或权限问题

当前CAD文件可能因存储异常、病毒感染或权限不足而损坏，导致部分命令（包括分解）无法响应，如果文件被设置为只读状态,也无法直接修改对象。

解决方法：

• 尝试将文件另存为较低版本的DWG格式（如DXF），或使用“修复”（RECOVER）命令修复文件。
• 检查文件属性，取消“只读”选项,并确保用户对文件有读写权限。
• 若文件损坏严重,可从备份中恢复或重新创建。

硬件或性能问题

在低配置计算机或大型复杂文件中，CAD软件可能因内存不足、显卡驱动过旧或系统资源占用过高而出现命令卡顿或无响应,用户可能误以为分解命令失效。

解决方法：

• 关闭不必要的后台程序,释放系统资源。
• 更新显卡驱动至最新版本,并确保CAD软件支持该驱动。
• 对于大型文件，使用“隔离对象”（ISOLATEOBJECTS）命令简化显示,或分割文件后操作。

分解命令失效的排查流程表

为了帮助用户快速定位问题,以下提供结构化排查步骤：

相关问答FAQs

问题1：为什么分解命令在处理某些块时没有反应？
解答：这种情况通常由以下原因导致：1）块被定义成“动态块”且未解锁，需先进入“块编辑器”解锁块参数；2）块嵌套层数过深，需多次分解或使用“爆破”（XPLODE）命令；3）块位于外部参照中，需先绑定或拆离外部参照，建议先检查块的属性和来源,再选择对应方法处理。

问题2：分解命令执行后对象消失，是什么原因？
解答：这可能是由于“DELOBJ”系统变量设置为“1”，导致原始对象在分解后被自动删除，解决方法是输入“DELOBJ”命令，将其值修改为“0”，这样分解后原始对象将被保留，若对象位于锁定或不可见图层，分解后可能看似消失,需检查图层状态并解锁。
