CAD测长度命令有哪些？怎么用？

在CAD软件中，测量长度是最基础且常用的操作之一，无论是工程设计、建筑施工还是机械制图，精确的长度测量都至关重要，CAD提供了多种测量长度的命令，每种命令适用于不同的场景，掌握这些命令的用法能显著提升绘图效率和准确性,以下是常用测量长度命令的详细介绍及操作方法。

常用测量长度命令及操作

DIST（距离）命令

DIST命令用于测量两点之间的直线距离，是最直接的长度测量工具。

• 操作步骤：
  1. 在命令行输入“DIST”或快捷键“DI”，按回车键；
  2. 依次点击起点和终点（可通过鼠标拾取或输入坐标）；
  3. 命令行会显示两点间的距离（长度）、X/Y方向的增量以及与X轴的夹角。
• 适用场景：快速测量两点间的直线距离，如墙长、构件间距等。

LIST（列表）命令

LIST命令可查看对象的详细信息，包括长度、面积、图层等。

• 操作步骤：
  1. 选择要测量的对象（如直线、多段线、圆弧等）；
  2. 输入“LIST”或快捷键“LI”，按回车键；
  3. 弹出文本窗口，显示对象的几何属性，长度”即为所需结果。
• 适用场景：测量单个对象（如曲线、多段线）的长度，尤其适用于不规则线段。

MEASUREGEOM（几何测量）命令

MEASUREGEOM是综合性测量命令，可测量距离、半径、角度、面积等。

• 操作步骤：
  1. 输入“MEASUREGEOM”或快捷键“ME”；
  2. 命令行提示选择测量类型，输入“DIST”或直接选择对象；
  3. 根据提示拾取点或选择对象，即可显示长度结果。
• 适用场景：需要同时测量多种参数时，功能比DIST更全面。

LENGTHEN（拉长）命令

LENGTHEN命令主要用于修改对象长度，但也可查询当前长度。

• 操作步骤：
  1. 输入“LENGTHEN”或快捷键“LEN”；
  2. 命令行提示选择对象，点击目标线段；
  3. 命令行会显示当前长度，并可输入“DE”增量或“P”百分比进行修改。
• 适用场景：在调整线段长度的同时查看原长度，适用于需要微调的图形。

BPOLY（边界创建）命令

对于由多个线段围成的封闭区域，可通过BPOLY创建多段线边界后测量其周长。

• 操作步骤：
  1. 输入“BPOLY”，在封闭区域内点击；
  2. 创建边界多段线后，使用LIST命令查询其长度（即周长）。
• 适用场景：测量不规则封闭图形的总边长（如房间周长、地块轮廓）。

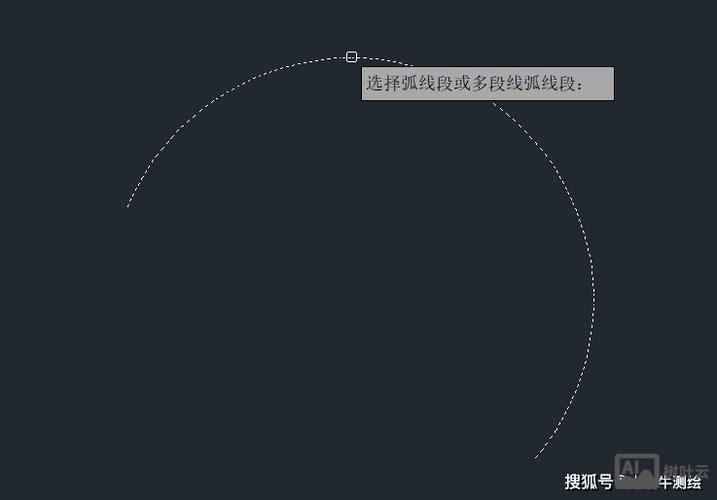

不同对象的测量技巧

注意事项

1. 单位设置：测量前需确认CAD的图形单位（如毫米、米），避免单位错误导致数据偏差。

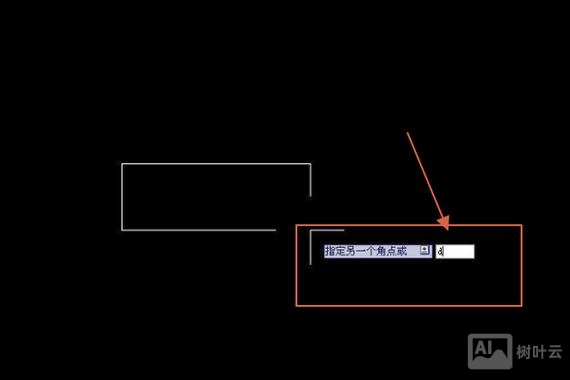

2. 对象选择：复杂图形中可使用“快速选择”（QSELECT）过滤特定对象（如仅测量图层为“墙体”的线段）。
3. 动态显示：开启“动态输入”（F12）可在鼠标悬停时实时显示长度，提升操作效率。

相关问答FAQs

Q1：如何测量由多条直线组成的折线总长度？
A1：若折线未合并为多段线，可使用以下方法：

1. 输入“BPOLY”，在折线围成的区域内点击，创建边界多段线；
2. 选择新创建的多段线，输入“LIST”，在文本窗口中查看“长度”值。

Q2：测量长度时如何忽略Z轴坐标的影响？
A2：在3D模型中，DIST命令默认计算3D直线距离，若需测量XY平面内的投影长度，可在命令行输入“DIST”后，选择“XY”选项，或在测量前使用“FLATSHOT”命令生成2D轮廓再测量。
