CAD2010操作命令有哪些？

CAD 2010作为经典的计算机辅助设计软件，其操作命令是高效绘图的核心，掌握常用命令不仅能提升绘图速度，还能确保设计精度，以下从基础绘图、编辑修改、辅助工具及视图控制四个维度，详细解析CAD 2010的核心操作命令。

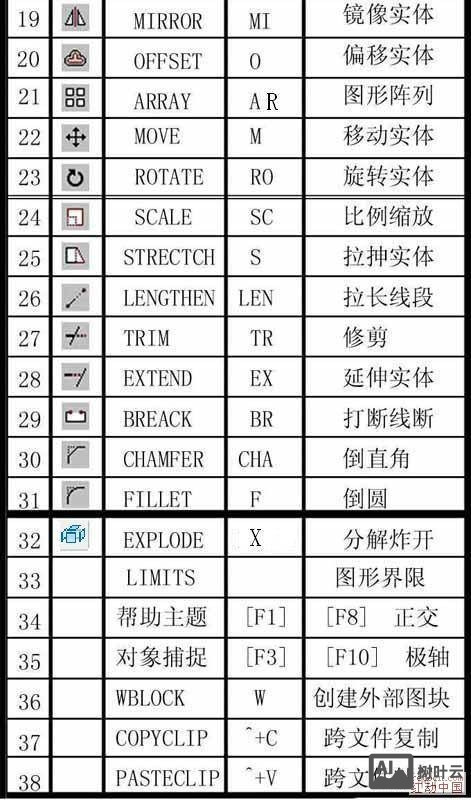

（图片来源网络，侵删）

基础绘图命令

基础绘图命令是构建图形的基石，主要包括直线、多段线、圆、矩形等。

直线（L）：输入“L”后，通过指定起点和终点连续绘制直线段，配合“闭合（C）”选项可自动连接首尾点形成封闭图形。
多段线（PL）：输入“PL”可绘制由直线和圆弧组合的连续线条，支持统一设置线宽，适合绘制轮廓或箭头。
圆（C）：输入“C”后，通过指定圆心、半径或直径（D）绘制圆，也可通过三点（3P）、两点（2P）或切点、切点、半径（TTR）方式创建。
矩形（REC）：输入“REC”，通过指定两个对角点绘制矩形，支持倒角（C）、圆角（F）及线宽（W）参数设置。
圆弧（A）：输入“A”后，可通过三点、起点圆心端点、圆心起点角度等多种方式绘制圆弧，灵活调整弧形方向。

编辑修改命令

编辑命令用于调整图形位置、形状及属性，是优化设计的关键。

移动（M）：输入“M”选择对象后，通过基点和目标点位移图形，保持原有方向和大小。
旋转（RO）：输入“RO”选择对象，指定基点后输入旋转角度（可直接输入数值或通过参照（R）选项调整）。
修剪（TR）：输入“TR”选择剪切边界，再点击需修剪的线条部分，快速去除多余线段。
延伸（EX）：与修剪相反，输入“EX”选择边界后，点击需延伸的线条，使其精确延伸至边界。
偏移（O）：输入“O”设置偏移距离，选择对象后向内或向外复制等距图形，常用于绘制平行线或同心结构。
阵列（AR）：输入“AR”选择对象，可选择矩形阵列（设置行数、列数及间距）或环形阵列（指定中心点、项目数及填充角度），快速生成规律分布的图形。

辅助工具命令

辅助工具命令能提升绘图精度和效率，确保图形规范性。

对象捕捉（F3）：开启后可自动捕捉端点、中点、交点等关键点，避免手动误差，可通过“草图设置”自定义捕捉类型。
正交模式（F8）：限制光标在水平和垂直方向移动，确保直线绘制时保持垂直或平行。
图层（LA）：输入“LA”打开图层管理器，可创建、隐藏、冻结或锁定图层，通过不同颜色、线型区分图形元素，便于复杂图纸管理。
块定义（B）：将常用图形（如门窗、符号）定义为块，插入时统一调用，减少重复绘图，块可通过“块编辑器（BE）”动态修改参数。

视图控制命令

视图命令用于调整图形显示状态，适应不同绘图阶段需求。

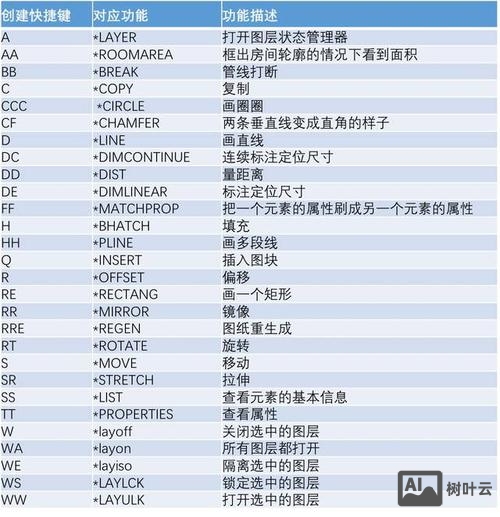

（图片来源网络，侵删）

缩放（Z）：输入“Z”后，选择“实时（R）”拖动鼠标缩放，或输入“窗口（W）”框选区域放大，输入“上一个（P）”返回上一视图。
平移（P）：输入“P”或按住鼠标中键，拖动图纸查看不同区域，不改变图形比例。
视图命名（V）：通过“命名视图”保存特定视角，方便在复杂图纸中快速切换。

以下为常用命令的快捷键及功能总结表：
| 命令 | 快捷键 | 主要功能 |
|——|——–|———-|
| 直线 | L | 绘制连续直线段 |
| 修剪 | TR | 按边界修剪多余线段 |
| 对象捕捉 | F3 | 捕捉关键点 |
| 图层 | LA | 管理图形图层属性 |
| 阵列 | AR | 创建矩形或环形阵列 |

相关问答FAQs

Q1：如何快速绘制多个相同间距的平行线？
A：使用“偏移（O）”命令，首先绘制一条基准线，输入“O”设置偏移距离，选择基准线后向指定方向点击，生成第一条偏移线；重复操作即可获得多条等距平行线，若需批量生成，也可结合“阵列（AR）”的矩形阵列功能，设置“行数为1”“列数为所需数量”“列间距为偏移距离”。

Q2：误删除图形后如何恢复？
A：可通过“放弃（U）”命令或“Ctrl+Z”快捷键撤销上一步操作，若需恢复更早的操作，可反复按“U”或点击标准工具栏中的“放弃”下拉箭头，选择历史步骤，若已关闭放弃记录，可尝试使用“图层（LA）”检查图形是否被误隐藏或冻结，或通过“特性（CH）”查看对象是否被修改属性导致显示异常。
