CAD放大镜命令如何使用？

在CAD软件中,放大镜命令（通常称为“局部放大”或“类似放大镜功能”的工具）并非一个独立的命令名称，而是通过组合多个命令或利用特定功能实现的视图操作需求，其核心目的是在不改变整体绘图比例的情况下，突出显示局部细节，方便用户进行精确编辑或查看，以下将从功能原理、操作方法、应用场景及注意事项等方面详细解析CAD中的“放大镜”功能实现方式。

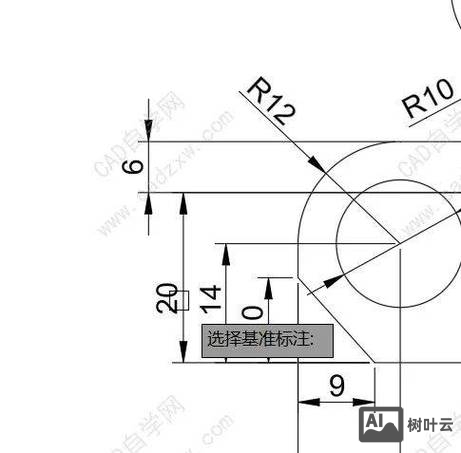

（图片来源网络，侵删）

CAD中“放大镜”功能的实现原理

CAD软件本身没有直接命名为“放大镜”的命令，但通过视图控制和图形复制两种主流方式可模拟放大镜效果。

视图控制法：利用CAD的视图管理功能（如视图端口、动态观察等），在当前视图中创建一个独立的放大区域，该区域内的图形显示比例高于全局视图，但实际绘图尺寸不变，此方法适用于临时查看细节，不修改图形本身。
图形复制法：通过复制局部图形并缩放至指定比例，结合边界框或标注说明，生成一个独立的“放大视图”，此方法会生成新的图形对象，适用于需要永久保留放大细节的场景（如工程制图中的局部详图）。

具体操作方法

（一）通过“视图端口”实现临时放大镜效果

以AutoCAD为例,操作步骤如下：

创建多边形视图端口：
- 输入命令 VP（VIEWPORTS），回车后选择“多边形”选项，在需要放大的区域绘制一个闭合轮廓（如圆形、矩形或多边形）。
- 绘制完成后,视图会自动切换为模型空间，此时轮廓内的图形按全局比例显示。
调整视图端口比例：

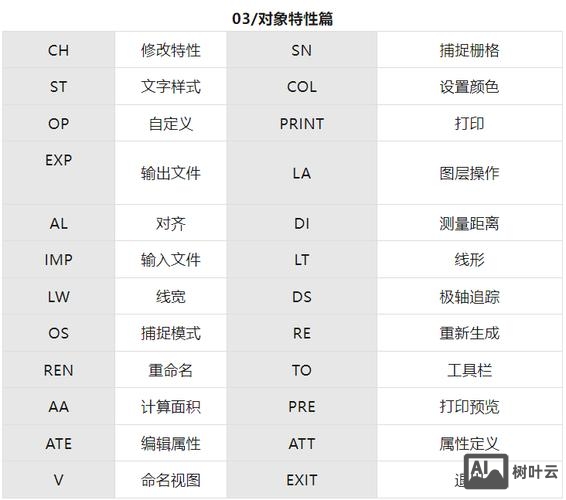

（图片来源网络，侵删）
- 双击进入视图端口编辑状态,选中轮廓边界，使用 ZOOM 命令输入比例因子（如 2X 表示放大2倍），或滚动鼠标滚轮调整显示比例。
- 输入 PS（PSPACE）返回图纸空间，可看到视图端口内的放大区域与全局视图并存。
添加边界和说明：
- 在图纸空间中,使用 PLINE 或 CIRCLE 命令为放大区域绘制边界框，并添加文字标注（如“详图A”）。
- 通过“图层”管理，将视图端口边界和标注置于独立图层，避免影响主图形。

优点：操作快速，不改变原图形数据；缺点：仅在图纸空间有效，切换到模型空间时放大效果消失。

（二）通过“复制+缩放”生成永久放大视图

此方法适用于需要输出或打印的局部详图,操作步骤如下：

选择局部图形：
（图片来源网络，侵删）
- 使用 WINDOW 或 CROSSING 模式框选需要放大的局部图形（如零件的某个复杂结构）。
复制并缩放图形：
- 输入命令 COPY，将选中的图形复制到指定位置（如图纸空白处）。
- 输入命令 SCALE，选中复制的图形，指定基点（如局部特征的中心点），输入缩放比例（如 5 表示放大5倍）。
添加辅助元素： **
- 使用 PLINE 绘制连接主图与放大视图的引线，标注放大比例（如“5:1”）。
- 在放大视图中补充必要的尺寸标注、文字说明或剖面线，确保信息完整。
修剪和清理：
- 使用 TRIM 或 EXTEND 命令调整放大视图的边界，删除冗余线条，保持图形整洁。

优点：放大视图独立存在，可永久保存；缺点：会增加图形文件的数据量，需注意图层管理。

（三）使用“局部放大”命令（部分CAD版本特有）

如中望CAD、浩辰CAD等国产CAD软件，可能直接提供“局部放大”命令（命令名通常为 DETAIL 或 ENLARGE），以中望CAD为例：

输入命令 DETAIL，回车后选择“创建”选项。
在主图中指定放大区域的圆心,绘制一个圆作为放大范围。
在弹出的对话框中设置缩放比例、样式（如带引线或不带引线），并指定放置放大视图的位置。
自动生成放大视图及标注,无需手动复制和缩放。

优势：操作集成化，适合频繁生成局部详图的场景。

应用场景

工程制图：在机械、建筑图纸中，对复杂结构（如螺纹、焊缝、装饰细节）进行局部放大，标注尺寸和公差。
电路设计：放大PCB板上的密集元件或走线区域，便于检查线路连接和元件布局。
3D建模：查看模型的局部特征（如倒角、曲面过渡），调整细节时更精准。
教学演示：在讲解图形细节时，通过放大镜功能突出显示关键区域，提升教学效果。

注意事项

图层管理：放大视图的边界、标注、引线等建议置于独立图层，避免与主图形混淆。
比例标注：若通过复制缩放生成放大视图，必须明确标注放大比例（如“2:1”），否则可能误导图纸使用者。
数据冗余：频繁使用复制缩放可能导致文件体积增大，需定期清理无用图形。
视图同步：使用视图端口时，主图修改后放大视图不会自动更新，需手动调整。
