CAD显示全图命令怎么用？

在CAD软件中，显示全图命令是用户在绘图过程中频繁使用的基础操作之一，其主要作用是将当前绘图区域内的所有图形对象完整显示在屏幕可视范围内，便于用户快速掌握整体布局或进行后续操作，该命令在不同版本的CAD软件（如AutoCAD、中望CAD、浩辰CAD等）中基本通用，核心功能一致，但调用方式可能略有差异，以下从命令功能、调用方法、应用场景及注意事项等方面展开详细说明。

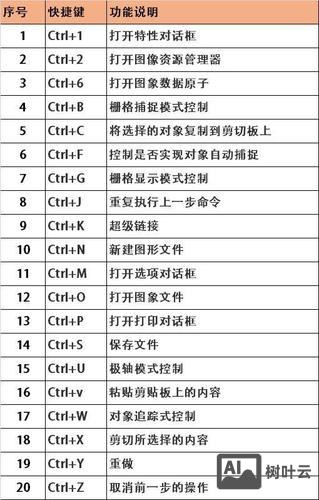

（图片来源网络，侵删）

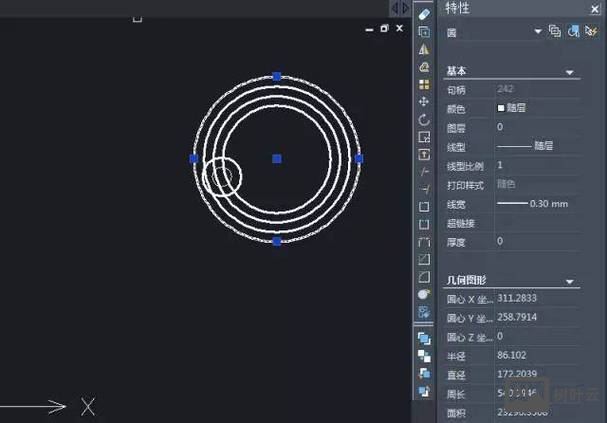

命令功能与核心作用

显示全图命令（英文全称：Zoom All，快捷键：Z+空格+A）是CAD视图缩放工具中的核心功能之一，其核心作用是根据当前绘图范围内的所有对象（包括可见图层、冻结图层外的对象及部分参考元素）自动调整视图比例，确保所有图形完整显示在屏幕内，需要注意的是，若图形中存在超出绘图边界的对象（如误输入的远距离坐标点），命令会将这些对象一并纳入显示范围，可能导致视图整体缩小至极小比例；反之，若所有对象均集中在某一区域，则会放大该区域至充满屏幕，该命令与“范围缩放（Zoom Extents）”的区别在于：“范围缩放”仅显示图形实际占用的区域，忽略绘图边界；而“显示全图”会兼顾图形对象与绘图边界（如Limits命令设置的边界），若图形未超出边界,则显示边界内的全部内容。

命令调用方法

在不同CAD软件中，显示全图命令的调用方式多样，用户可根据操作习惯选择以下方法：

调用方式	操作步骤	适用场景
快捷键命令	在命令行输入“Z”，按空格或回车，再输入“A”，按空格或回车	所有版本，高效快速，常用方式
工具栏按钮	点击顶部菜单栏“视图”→“缩放”→“全部”；或在“缩放”工具栏（需调出）中点击“全部”按钮	习惯菜单操作的用户，可视化选择
鼠标滚轮+快捷键	部分CAD支持鼠标滚轮双击后输入“A”，或结合Shift键双击滚轮（需自定义设置）	需要结合鼠标操作的场景
命令行全称输入	直接输入“ZOOMALL”或“’_ZOOM All”（带单引号可在其他命令执行中嵌套使用）	脚本编程或复杂命令嵌套场景

典型应用场景

绘图初期布局检查：开始绘制复杂图形时，通过显示全图可快速确认所有基准点、轴线等初始元素是否在合理范围内，避免因局部坐标错误导致整体偏移。
图纸后期整体预览：完成绘图后，使用该命令可检查图形是否超出打印边界、是否存在孤立对象（如远离主体的图块或线条），确保图纸完整性。
视图丢失后的恢复：当误操作导致视图“卡”在局部区域（如过度放大后无法找到其他图形）时，输入“Z+A”可快速恢复全图显示，避免重新打开图纸。
协同设计参考：接收他人图纸时，优先使用显示全图了解整体结构，再结合图层管理器筛选需编辑的图层，提高协作效率。

注意事项与常见问题

图形范围异常：若执行后视图突然变得极小（如屏幕仅显示一个小点），可能是图形中存在远离主体的对象（如坐标为（10000,10000）的误输入线条），此时可通过“Ctrl+A”全选对象，检查选中区域外的异常元素并删除，再重新执行显示全图。
图层影响：被冻结或关闭的图层中的对象不会被显示全图命令识别，若需查看所有图层对象，需先解冻或打开相关图层。
布局空间与模型空间：在布局空间（图纸空间）中执行该命令时，仅显示当前视口内的模型空间内容；若需显示所有布局视口，需切换到模型空间操作或使用“全部缩放”的布局专用选项。
性能影响：对于超大图纸（如百MB以上的复杂装配图），执行显示全图可能短暂卡顿，因CAD需计算所有对象边界，此时建议关闭无关图层后再操作。

FAQs

Q1：显示全图（Zoom All）和范围缩放（Zoom Extents）有什么区别？
A：两者核心差异在于是否考虑绘图边界，显示全图（Z+A）会同时显示图形对象和通过“Limits”命令设置的绘图边界，若图形未超出边界，则边界内的空白区域也会被显示；而范围缩放（Z+E）仅计算图形实际占用的最小矩形区域，忽略绘图边界，始终以“刚好充满所有图形”为目标显示，若绘图边界设置为A3图纸（420×297），但图形仅集中在左下角100×100的区域内，Z+A会显示整个A3边界（图形周围有大片空白），Z+E则仅放大显示100×100的图形区域。

Q2：为什么执行显示全图后，部分图形仍然看不见？
A：可能原因有三：一是目标图形所在图层被关闭或冻结（需在图层管理器中开启）；二是图形对象被其他对象遮挡（如被实体填充、图块覆盖，可通过“前置”或“后置”命令调整显示顺序）；三是图形颜色与背景色相近（如白色背景下的白色线条，需修改颜色或切换背景色），若图形处于“模型空间”而当前视图在“布局空间”,需切换至模型空间才能查看。
