cad命令使用说明是掌握计算机辅助设计软件的核心技能,无论是初学者还是资深设计师，都需要系统了解常用命令的功能、操作方法及应用场景，以下将从基础绘图命令、修改编辑命令、标注与注释命令、显示控制命令四个维度，结合具体操作步骤和实例，详细解析CAD命令的使用方法，并辅以表格归纳常用命令的快捷键和功能，最后通过FAQs解答常见问题。
（图片来源网络，侵删）
基础绘图命令
基础绘图命令是创建图形的起点,主要包括直线、多段线、圆、矩形、圆弧等，这些命令通过指定点、输入参数或选择对象来生成基本几何元素。
- 直线（LINE/L）：用于绘制连续线段，执行命令后，依次指定起点和终点，输入“C”可闭合线段，输入“U”可撤销上一步操作，绘制一个三角形需依次输入三个顶点坐标，最后输入“C”形成封闭图形。
- 多段线（PLINE/PL）：可绘制由直线和圆弧组成的连续线条，且整体作为一个对象，执行命令后，指定起点后可选择“圆弧（A）”切换为圆弧模式，或输入“宽度（W）”设置线宽，适合绘制带宽度的箭头或复杂轮廓。
- 圆（CIRCLE/C）：提供三种绘制方式：圆心+半径（默认）、两点（直径）、三点（圆周上三点），输入“C”后指定圆心，再输入半径值或捕捉圆上一点即可生成圆。
- 矩形（RECTANG/REC）：通过指定两个对角点绘制矩形，支持倒角（C）、圆角（F）、宽度（W）等参数，输入“REC”后，选择“圆角（F）”，输入半径值，再指定对角点可生成圆角矩形。
- 圆弧（ARC/A）：绘制圆弧时需注意方向，默认为逆时针，可通过三点、起点+圆心+端点、起点+端点+半径等方式绘制，例如输入“A”后，依次指定起点、圆心、端点。
修改编辑命令
修改编辑命令用于调整已有图形的形状、位置和属性，是提高绘图效率的关键。
- 移动（MOVE/M）：将对象从原位置移动到新位置，执行命令后，选择对象，指定基点（移动的参考点）和目标点，可通过输入坐标或捕捉对象特征点实现精确定位。
- 复制（COPY/CO）：创建对象的副本，选择对象后，指定基点和目标点，若需多个副本，可输入“阵列（A）”选择矩形或环形阵列复制，例如输入“CO”后选择对象，指定基点，再输入“A”设置行数、列数及间距。
- 旋转（ROTATE/RO）：绕指定基点旋转对象，执行命令后，选择对象，指定基点，输入旋转角度（正值逆时针，负值顺时针）或通过拖动鼠标确定角度。
- 修剪（TRIM/TR）：以其他对象为边界，剪切多余部分，执行命令后，选择边界对象（直接回车可选中所有对象），再点击需修剪的部分，用两条相交直线修剪多余线段时，先选择两条直线作为边界，再点击需要删除的线段段。
- 延伸（EXTEND/EX）：将对象延伸至指定边界，操作与修剪类似，选择边界对象后，点击需延伸的对象，使其延伸至边界。
- 偏移（OFFSET/O）：创建与原对象平行的新对象，可调整距离，执行命令后，输入偏移距离，选择对象，再指定偏移方向（内侧或外侧），对矩形向外偏移可生成同心矩形。
标注与注释命令
标注与注释命令用于添加尺寸、文字和符号，确保图形信息的准确性。
- 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，执行命令后，指定标注的两个延伸线原点，再放置尺寸线位置。
- 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的实际长度，尺寸线与对象平行，操作与线性标注类似，但无需区分方向。
- 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，执行命令后，选择圆弧或圆，放置尺寸线和文字位置。
- 文字（MTEXT/T）：添加多行文字，执行命令后，指定文字区域，弹出文字编辑器，可设置字体、高度、对齐方式等，输入“T”后拖动鼠标创建文本框，输入内容并格式化。
- 多行文字编辑器：支持插入符号、设置段落格式，适合添加技术说明或标题。
显示控制命令
显示控制命令用于调整视图,方便查看和编辑复杂图形。
（图片来源网络，侵删）
- 缩放（ZOOM/Z）：调整视图比例，常用子命令包括“全部（A）”（显示所有图形）、“窗口（W）”（放大指定区域）、“范围（E）”（最大化显示所有对象），输入“Z”后输入“W”，用鼠标框选需放大的区域。
- 平移（PAN/P）：移动视图而不改变比例，执行命令后，按住鼠标左键拖动即可平移，或使用实时平移模式（输入“P”后直接拖动）。
- 视图命名（VIEW/V）：保存常用视图以便快速切换，执行命令后，点击“新建”，输入视图名称，设置保存区域，后续通过“视图”列表快速调用。

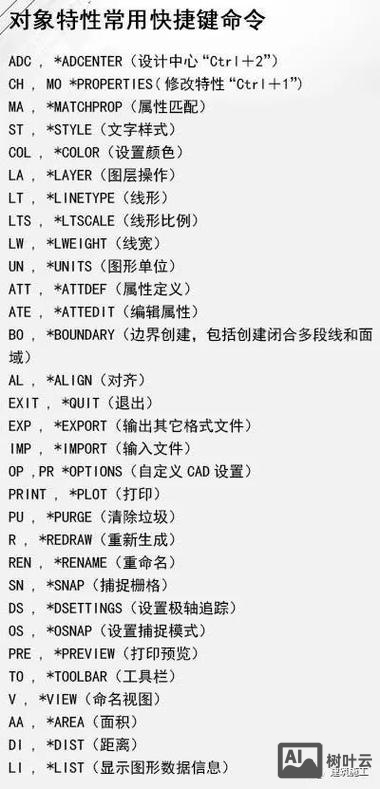

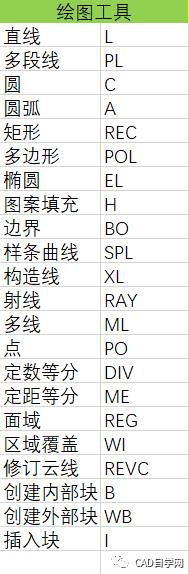

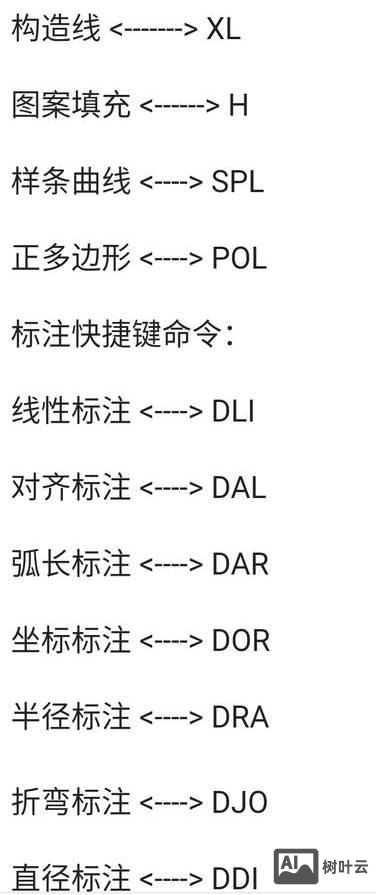

常用CAD命令快捷键与功能对照表
| 命令名称 | 快捷键 | 主要功能 |
|---|---|---|
| 直线 | L | 绘制连续线段 |
| 多段线 | PL | 绘制可调整宽度的连续线条 |
| 圆 | C | 通过圆心、半径等参数绘制圆 |
| 矩形 | REC | 绘制可设置倒角、圆角的矩形 |
| 修剪 | TR | 以边界剪切对象 |
| 复制 | CO | 创建对象副本，支持阵列复制 |
| 线性标注 | DLI | 标注水平或垂直尺寸 |
| 缩放 | Z | 调整视图比例，支持窗口、全部等模式 |
| 文字 | T | 添加多行文字，支持格式化编辑 |
相关问答FAQs
问题1：如何快速修剪或延伸多个对象？
解答：使用“栏选（F）”或“窗交（C）”模式可批量修剪或延伸，以修剪为例，执行TRIM命令后，选择所有边界对象，输入“F”启用栏选，绘制一条直线穿过需修剪的对象，被穿过的对象将被自动修剪；输入“C”启用窗交，框选需修剪的区域，框内对象将被修剪，此方法适用于复杂图形的高效编辑。
问题2：标注时如何修改文字样式和箭头大小？
解答：通过“标注样式管理器”统一设置，执行“DIMSTYLE（D）”命令，打开对话框后点击“新建”或“修改”，在“文字”选项卡中可设置文字字体、高度、颜色；在“符号和箭头”选项卡中可调整箭头样式、大小及尺寸线偏移量，设置完成后，点击“置为当前”应用到新标注，或通过“更新标注”按钮修改已有标注样式。
