CAD全图命令有哪些？如何快速查看？

在CAD软件中,查看全图是基础且高频的操作，无论是初学者还是资深设计师，都需要熟练掌握相关命令以快速调整视图范围，确保设计内容的完整显示，CAD的全图查看功能并非单一命令，而是通过一系列视图控制命令的组合实现，核心目的是将当前图形文件中的所有可见对象（包括模型空间和布局中的元素）以最大比例完整显示在绘图窗口内，便于整体把握设计布局、检查图形完整性或进行全局调整。

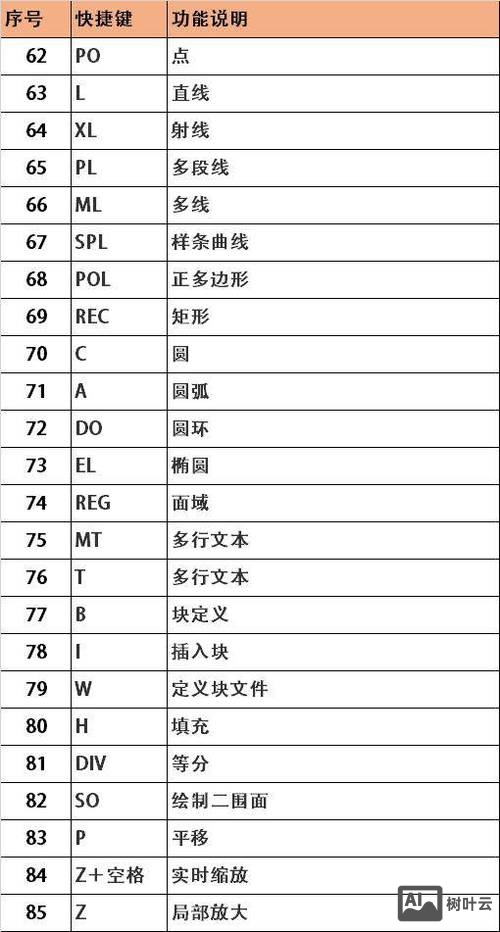

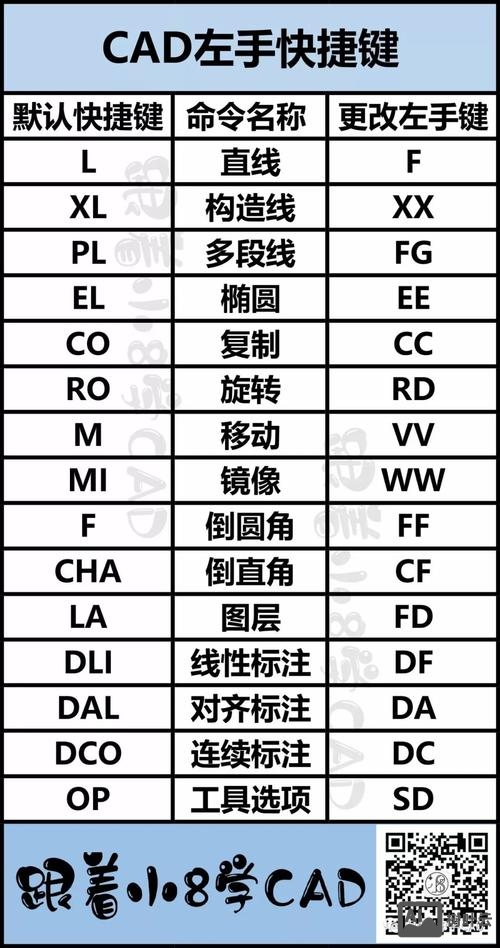

（图片来源网络，侵删）

核心全图查看命令及操作方法

ZOOM（缩放）命令
ZOOM是CAD中最基础的视图控制命令，通过输入特定选项可实现全图显示，具体操作步骤为：
- 在命令行输入ZOOM（或快捷键Z），按回车键；
- 在命令提示中选择“范围”（E）或“全部”（A）选项。
  - 全部（A）：该选项会显示图形界限（LIMITS）定义的范围，若图形对象超出界限，则自动调整以包含所有对象，同时显示坐标系图标、栅格等非模型空间元素。
  - 范围（E）：该选项仅显示当前图形中所有对象的最小外接矩形范围，不考虑图形界限，能更精确地适配图形实际大小，常用于图形内容超出界限的情况。
    ZOOM命令还支持其他实用选项，如“窗口”（W）通过框选区域放大、“上一个”（P）返回上一视图等，但全图显示主要依赖A和E选项。
VIEW（视图）命令
VIEW命令用于管理命名视图，也可快速调用预设视图，操作时输入VIEW（或快捷键V），打开视图管理器对话框，若已保存“全图”视图，可直接选择并置为当前；若无保存，可通过“新建视图”功能，在设置视图区域时选择“显示所有”选项，保存后方便后续快速调用。
导航栏与鼠标操作
现代CAD界面（如AutoCAD）通常提供导航栏，其中包含“范围缩放”按钮（图标为放大镜内含矩形框），点击即可直接执行全图显示；鼠标滚轮配合按键也能实现类似功能：按住滚轮拖动可平移视图，滚动滚轮可缩放，双击滚轮则默认执行“范围缩放”，实现全图显示，操作更便捷高效。

不同场景下的全图查看技巧

模型空间与布局空间切换：在模型空间中，全图显示通常针对整个三维模型或二维平面图形；在布局空间（图纸空间）中，全图显示则需包含视口、标题栏等布局元素，此时使用ZOOM命令的“全部”选项可同时显示模型空间对象和布局范围。
复杂图形的优化显示：若图形中包含大量图层或隐藏对象，建议先通过图层管理器显示所有必要图层，再执行全图命令，避免因对象隐藏导致显示不完整。
外部参照（XREF）的处理：当图形包含外部参照时，需确保绑定路径正确，并在选项中勾选“显示外部参照”，否则全图显示可能忽略参照文件内容。

常见问题及解决方法

在实际操作中,可能出现全图显示后图形过小或偏移的情况，通常可通过以下方式解决：

（图片来源网络，侵删）

调整图形界限：使用LIMITS命令重新设置图形界限，使其覆盖所有对象，再执行ZOOM的“全部”选项。
检查视图选项：确认ZOOM命令中是否误选了“窗口”或“对象”选项，确保选择“范围”或“全部”。
清理冗余对象：图形中存在大量未使用的块、图层或注释时，可能影响显示效率，可通过PURGE命令清理冗余数据。

相关问答FAQs

Q1：为什么使用ZOOM的“全部”选项后，图形仍然显示不全？
A：可能原因包括：①图形对象超出当前设置的图形界限，且部分对象位于界限外未被包含；②图层被冻结或关闭，导致对象不可见；③外部参照文件未正确加载或路径错误，建议先检查图层状态，确认所有相关图层均打开且解冻，再使用ZOOM的“范围”选项尝试显示所有对象。

Q2：如何快速在多个视口中同步全图显示？
A：在CAD中，若存在多个活动视口（如布局中的多视口），可先选中目标视口，然后输入ZOOM命令，选择“范围”选项，仅当前视口会更新；若需所有视口同步，可使用VPLAYER命令（图层视口控制）或通过CAD的“视图同步”功能（部分版本支持右键视口选择“最大化”后执行全图缩放，再退出最大化恢复多视口状态）。
