CAD坐标显示命令怎么用？

在CAD软件中，坐标显示命令是用户进行精确绘图和设计时不可或缺的工具，它能够实时显示当前光标位置、所选对象的坐标信息，帮助用户确保图形的准确性，CAD坐标显示功能通常通过状态栏、命令行或特定命令调出的对话框来实现，不同版本的CAD软件（如AutoCAD、中望CAD等）操作逻辑基本一致，但界面细节可能略有差异，以下将从坐标显示的基础概念、常用命令、操作方法及实际应用场景等方面进行详细说明。

坐标显示的基础概念

CAD中的坐标系统主要有直角坐标系（笛卡尔坐标系）和极坐标系两种，直角坐标系用X（水平）、Y（垂直）、Z（垂直于屏幕）三个轴表示位置，原点为(0,0,0)；极坐标系则用距离和角度（相对于X轴正方向）定位，坐标显示分为绝对坐标（相对于原点）和相对坐标（相对于上一点），相对坐标需在输入前加“@”符号，如“@10,5”表示相对于上一点X轴偏移10、Y轴偏移5。

坐标显示的常用命令及操作方法

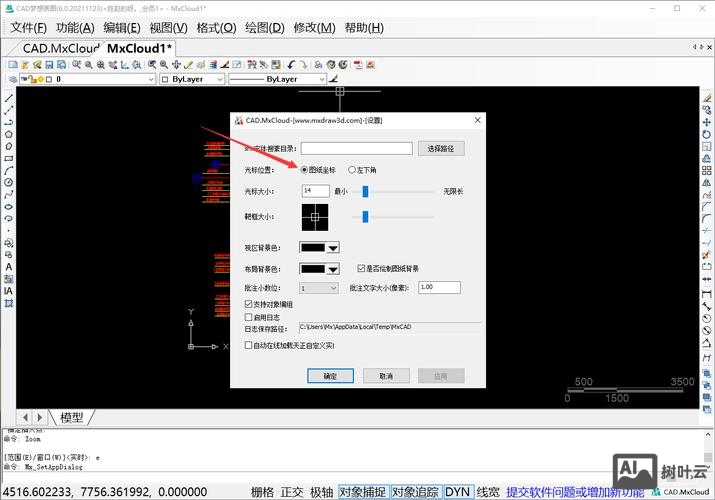

状态栏坐标显示（最常用）

大多数CAD软件的状态栏（界面底部）会实时显示当前光标的坐标位置，默认情况下可能只显示X、Y坐标，右键单击状态栏的坐标区域可设置显示选项（如动态显示/静态显示、显示Z坐标/角度等）。

• 动态显示：光标移动时坐标实时更新，适合绘图时参考；
• 静态显示：单击坐标区域后锁定当前坐标，方便记录特定点位置；
• 右键菜单设置：可勾选“绝对坐标”“相对坐标”“坐标单位”等选项，部分软件还支持“坐标追踪”（沿特定方向显示坐标增量）。

命令行坐标显示

命令行（CAD界面下方的文本窗口）是输入命令和显示信息的区域，在绘图过程中，命令行会实时反馈当前光标坐标、对象捕捉点坐标等，当启用“对象捕捉”功能时，将光标靠近端点、中点等特征点，命令行会提示“端点 <10.0000, 20.0000, 0.0000>”。

ID命令（查询点坐标）

若需查询特定点的绝对坐标，可使用“ID”命令，操作步骤如下：

• 输入命令“ID”并按回车；
• 单击要查询的点（可通过对象捕捉精确选取）；
• 命令行会显示该点的X、Y、Z坐标，如“X = 50.0000 Y = 30.0000 Z = 0.0000”。

LIST命令（查询对象坐标信息）

若需查看整个对象的坐标数据（如直线端点、圆心等），可使用“LIST”命令，操作步骤：

• 输入“LIST”并按回车；
• 选择对象（可多选）并按回车；
• 弹出“文本窗口”或命令行，显示对象的详细坐标信息，包括端点坐标、圆心坐标、图层、线型等属性。

坐标显示相关系统变量

CAD通过系统变量控制坐标显示的默认行为，用户可在命令行直接输入变量名修改：

• COORDS：控制坐标显示模式，0=仅当指定点时更新，1=动态显示绝对坐标，2=动态显示相对坐标（需配合“DYNDIVAR”使用）；

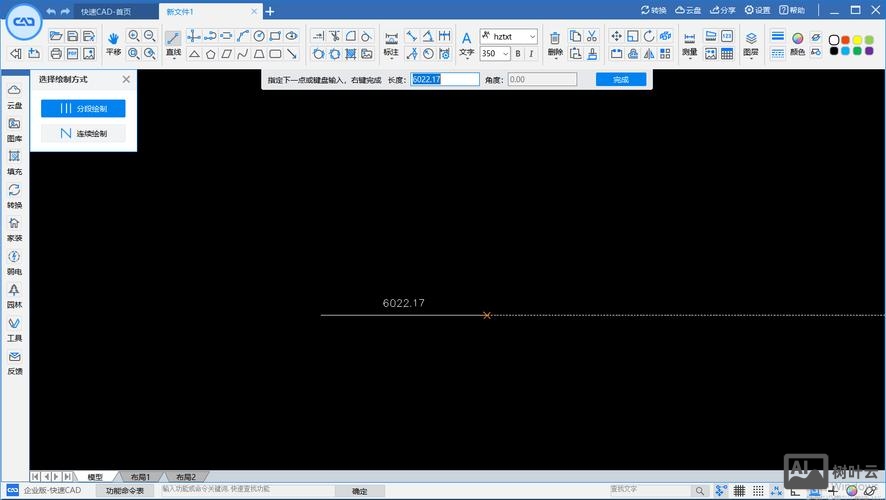

• DYNMODE：控制动态输入（即光标附近显示的坐标输入框），0=关闭，1=启用指针输入，2=启用标注输入；

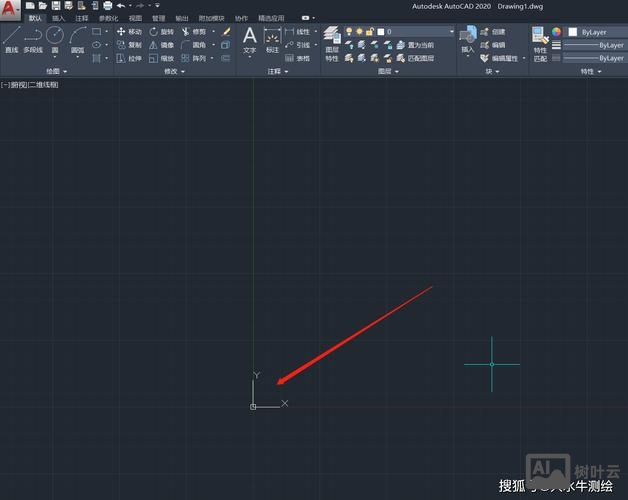

• UCSICON：控制坐标系图标的显示，输入“UCSICON”后可选择“开/关”“原点/非原点”等，帮助用户识别当前坐标系方向。

坐标显示的实际应用场景

1. 精确绘图：绘制直线、矩形等图形时，通过坐标显示确保起点、终点位置准确，例如绘制长100、宽50的矩形，起点为(0,0)，终点可直接输入“@100,50”。
2. 对象定位：移动或复制对象时，通过坐标差值计算偏移量，如将圆从(10,10)移动到(30,20)，输入目标坐标“30,20”或相对坐标“@20,10”。
3. 尺寸标注校核：标注完成后，通过查询关键点坐标验证尺寸是否正确，避免因视觉误差导致的标注偏差。
4. 图纸拼接：在多张图纸拼接时，通过坐标显示确保各部分图形的位置对齐，例如将子图形的插入点指定为主图形的特定坐标。

不同CAD软件的坐标显示差异

相关问答FAQs

Q1：为什么CAD状态栏坐标显示不更新，一直停留在固定数值？
A：通常是因为坐标显示被设置为“静态模式”，解决方法：右键单击状态栏坐标区域，在弹出的菜单中取消“静态显示”选项（或选择“动态显示”），或按键盘上的F6键切换动态/静态模式（部分软件快捷键为Ctrl+D），若仍不更新，检查是否误触了“锁定”功能，或重启CAD软件。

Q2：如何让CAD在绘图时只显示X和Y坐标，隐藏Z坐标？
A：通过修改系统变量或状态栏设置可实现，以AutoCAD为例：

1. 右键单击状态栏坐标区域，选择“设置”；
2. 在“草图设置”对话框的“动态输入”选项卡中，取消“启用指针输入”下的“Z坐标”选项；
3. 或在命令行输入“COORDS”并设置为“1”（动态显示绝对坐标），Z坐标默认不显示（仅当绘制3D图形时才会显示），部分软件（如中望CAD）可在状态栏直接右键取消“Z坐标”显示选项。
