CAD尺寸标注修改命令如何快速使用？

在CAD软件中，尺寸标注是工程图纸中不可或缺的组成部分，它直接关系到设计的准确性和可读性，在实际绘图过程中，由于设计调整、规范更新或操作失误，经常需要对已创建的尺寸标注进行修改，CAD提供了丰富的尺寸标注修改命令，熟练掌握这些命令能够显著提高绘图效率和图纸质量,本文将详细介绍常用的尺寸标注修改命令及其应用场景。

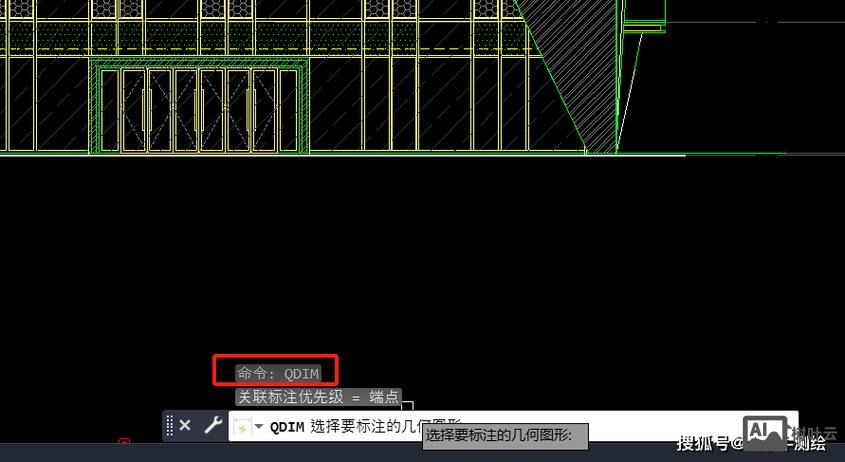

最基础也是最常用的修改命令是DIMEDIT（编辑标注），该命令主要用于修改标注文字的内容、位置以及尺寸界线的倾斜角度，通过输入命令“DIMEDIT”或点击“标注”工具栏中的相应按钮，用户可以根据提示选择不同的修改选项，选择“默认”选项可将标注文字恢复到默认位置；“新建”选项允许用户直接修改标注文字的内容，这在需要添加公差或补充说明时非常实用；“旋转”选项可以改变标注文字的旋转角度，使其与标注线或其他元素保持一致；“倾斜”选项则用于调整尺寸界线的倾斜度，当尺寸界线与其他图形对象相交时，通过倾斜可以避免视觉混乱，需要注意的是，DIMEDIT命令对整个标注对象进行统一修改,无法单独调整标注文字的位置。

与DIMEDIT命令不同，DIMTEDIT（编辑标注文字）命令专门用于调整标注文字的位置，当标注文字的位置不理想时，例如与尺寸线重叠或偏离标注对象，可以使用该命令进行快速调整，执行DIMTEDIT命令后，用户可以通过鼠标拖动标注文字到新位置，或者选择“左”、“右”、“中心”等选项对齐文字，该命令还提供了“默认”和“角度”选项，前者用于将文字恢复到默认位置，后者则允许用户指定文字的旋转角度，DIMTEDIT命令的优势在于其直观性和灵活性,特别适合对标注文字进行微调。

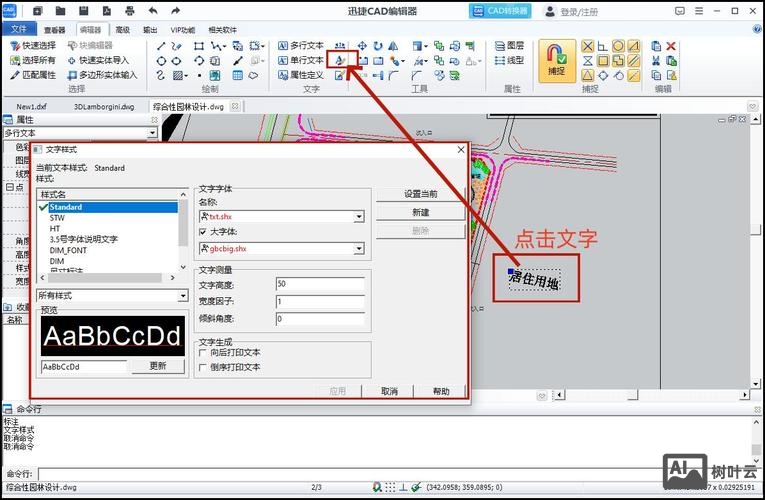

对于需要修改标注样式的情况，DIMSTYLE（标注样式管理器）是最核心的命令，每个标注样式都包含一系列参数，如箭头样式、文字高度、尺寸线颜色、公差格式等，当需要统一修改多个标注的外观或格式时，可以通过标注样式管理器进行批量调整，执行DIMSTYLE命令后，会打开一个对话框，用户可以新建、修改、删除或设置当前标注样式，在“修改”对话框中，可以详细调整各个参数，例如将箭头从实心改为空心，调整文字字体和大小，设置尺寸线的超出距离等，修改样式后，所有使用该样式的标注对象都会自动更新，这大大减少了重复操作的工作量，需要注意的是，在修改样式参数时，建议先预览效果,确保符合设计要求后再应用。

除了上述命令，CAD还提供了一些针对特定标注元素的修改工具。DIMOVERRIDE（替代标注变量）命令允许用户临时覆盖标注样式中的某个参数，而无需修改整个样式，这对于需要对个别标注进行特殊调整的情况非常有用，如果大部分标注的箭头大小为2.5，但某个标注需要箭头大小为5，可以使用DIMOVERRIDE命令为该标注单独设置箭头大小，而不会影响其他标注。DIMBREAK（标注打断）命令用于在交叉的尺寸线或尺寸界线创建间隙，使标注更加清晰；DIMJOGLINE（折弯线性）命令则用于在线性标注中添加折弯符号,当标注距离过大或标注对象超出图纸范围时特别有用。

在实际操作中，有时需要修改标注的关联性，默认情况下，CAD中的尺寸标注与标注对象是关联的，即当标注对象的大小或位置发生变化时，标注值会自动更新，但有时可能需要解除这种关联，或者为非关联标注重新建立关联。DIMREASSOCIATE（重新关联标注）命令可以帮助用户重新定义标注的关联点，使标注与新的对象或对象上的特定点关联，而DISASSOCIATE（解除关联）命令则用于解除标注与对象的关联关系，使标注值固定不变,这些命令在处理复杂图纸或进行设计变更时非常重要。

为了提高修改效率，CAD还支持快速选择和批量修改功能，使用“快速选择”对话框可以根据标注类型、图层、样式等属性快速选择多个标注对象，然后使用特性面板（PROPERTIES）进行统一修改，特性面板是一个强大的工具，它列出了选中标注对象的所有可修改参数，用户可以直接在面板中修改文字内容、样式、箭头、尺寸线等属性，修改后会即时反映在图形中，这种方法比逐个修改标注对象更加高效,尤其适用于大规模的标注修改工作。

以下表格总结了常用的尺寸标注修改命令及其功能：

在使用这些命令时，还需要注意一些技巧和注意事项，在修改标注前，建议先锁定不需要修改的图层，避免误操作，对于复杂的标注修改，可以先在备份文件上进行操作，确保无误后再应用到原图纸，合理使用标注样式替代和特性面板，可以避免频繁切换标注样式，提高工作效率，定期保存文件,防止意外丢失修改内容。

相关问答FAQs：

问题1：如何将CAD中多个标注的文字统一旋转到相同角度？
解答：可以使用DIMTEDIT命令结合快速选择功能实现，使用“快速选择”对话框选择需要修改的所有标注对象；然后执行DIMTEDIT命令，在命令行输入“R”（旋转）选项，并指定所需的旋转角度，例如45度；最后按回车键确认，所有选中的标注文字将统一旋转到指定角度，也可以通过特性面板（PROPERTIES）批量修改：选中多个标注后，打开特性面板，找到“文字”选项组中的“旋转”参数,输入角度值并按回车键即可。

问题2：为什么修改了标注样式后，部分标注没有更新？
解答：这种情况通常是由于标注的样式替代或特性覆盖导致的，在CAD中，如果用户使用DIMOVERRIDE命令或特性面板对个别标注进行了单独修改，这些修改会优先于标注样式设置，要解决这个问题，可以选中未更新的标注，打开特性面板，检查是否存在“替代”或“覆盖”的参数，并将其删除或重置为“ByBlock”或“ByStyle”，确保在修改标注样式时，在“标注样式管理器”中点击“置为当前”按钮，并选择“应用于”所有标注或当前标注，如果问题仍然存在，可以尝试使用“-DIMSTYLE”命令的“应用”选项,强制更新所有标注。
