CAD2014修剪命令如何快速使用？

CAD2014中的修剪命令（TRIM）是编辑图形时最常用、最核心的工具之一，它允许用户通过指定修剪边界来精确地裁剪对象不需要的部分，从而实现图形的精确修改和优化，无论是删除多余的线段、调整图形边界，还是构建复杂的几何形状，修剪命令都能提供高效、精准的解决方案，本文将详细介绍CAD2014修剪命令的使用方法、操作步骤、实用技巧及注意事项,帮助用户全面掌握这一功能。

修剪命令的基本概念与启动方式

修剪命令的核心功能是“以边界为基准，裁剪对象超出边界的部分”，在CAD2014中，启动修剪命令主要有三种方式：

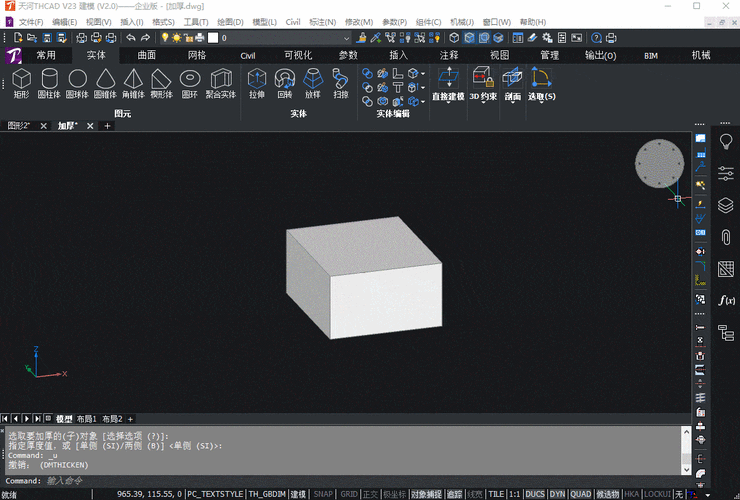

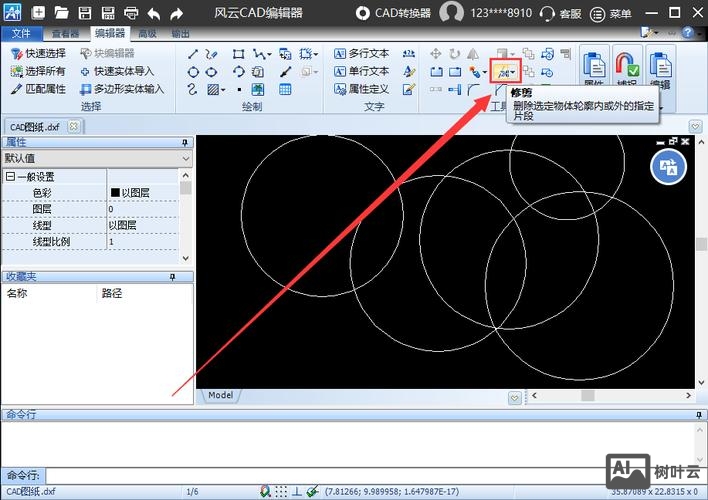

1. 功能区操作：切换到“常用”选项卡，在“修改”面板中单击“修剪”按钮（图标为一把剪刀）。
2. 命令行输入：在命令行中直接输入TRIM（或简化命令TR），按回车键确认。
3. 工具栏调用：若显示“修改”工具栏，可单击其中的修剪图标。

启动命令后，命令行会提示“选择对象或 <全部选择>”，此时需要先定义修剪边界,再选择要修剪的对象。

修剪命令的详细操作步骤

选择修剪边界

修剪边界是指作为“裁剪基准”的对象，只有被边界完全或部分交叉的对象才能被修剪，选择边界时，可根据需求灵活选择：

• 单选边界：直接单击一个对象作为边界（如一条直线、一个圆弧）。
• 多选边界：按住Shift键或使用窗口选择（从左到右框选）可连续选择多个对象。
• 全部选择：直接按回车键，系统会自动将当前空间中的所有对象作为边界（适用于边界较多且无需精确筛选的情况）。

注意：边界对象必须与待修剪对象存在实际或延伸的交点,否则无法完成修剪。

选择要修剪的对象

定义边界后，命令行会提示“选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，单击需要删除的部分即可完成修剪。

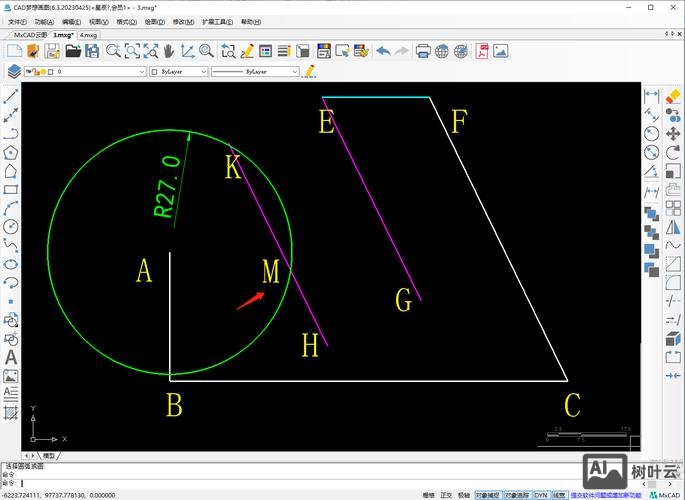

• 若修剪一条直线与圆的相交部分，只需单击圆内或直线被圆包围的线段。
• 若需一次性修剪多个对象，可连续单击，按回车键结束选择。

高级选项的应用

修剪命令提供多个高级选项，通过命令行输入对应字母可调用：

• 栏选（F）：绘制一条临时直线，所有与该直线相交的对象将被修剪，适用于批量修剪分散对象。
• 窗交（C）：通过窗口选择（从右到左框选）所有与窗口相交的对象，提高选择效率。
• 投影（P）：设置修剪的投影模式，包括“无”（仅修剪三维空间中实际相交的对象）、“UCS”（在当前XY平面投影修剪）、“视图”（沿视线方向投影修剪），适用于三维图形编辑。
• 边（E）：控制是否修剪延伸交点，选择“延伸”时，即使对象与边界无实际交点但延伸后相交，也可修剪；选择“不延伸”时，仅修剪实际相交部分。
• 删除（R）：在不退出修剪命令的情况下删除选中的对象。
• 放弃（U）：撤销上一步修剪操作。

修剪命令的实用技巧与注意事项

常用技巧

• 快速修剪：启动命令后直接按回车键（全选边界），再单击要修剪的部分，可大幅提高操作速度。
• 修剪与延伸切换：按住Shift键单击对象，可将修剪命令临时切换为延伸命令（将对象延伸至边界）。
• 修剪复杂图形：结合“栏选”或“窗交”选项，可快速修剪由多条线段组成的复杂图形（如机械零件的轮廓线）。
• 边界不足时的处理：若缺少修剪边界，可使用“构造线”或“延伸”命令临时创建边界，完成修剪后再删除。

注意事项

• 边界与对象的交点问题：确保边界与待修剪对象存在交点（或延伸交点），否则修剪失败，可通过“边（E）”选项调整延伸模式。
• 块与参照对象的修剪：若边界是块或外部参照，需先将其“分解”才能作为修剪边界。
• 修剪顺序的影响：对于多层重叠对象，修剪顺序会影响最终结果，建议先修剪上层对象，再修剪下层对象。
• 命令中断后的恢复：若修剪过程中误操作，可通过输入U撤销，或按Esc键退出命令后通过“放弃”工具恢复。

修剪命令的应用场景示例

相关问答FAQs

Q1：为什么修剪命令提示“未找到有效的边”？
A1：通常是因为所选边界与待修剪对象无实际或延伸交点，解决方法：① 检查对象是否重叠或相离；② 使用“边（E）”选项将其设置为“延伸”；③ 确保边界未被锁定或冻结在不可见图层。

Q2：如何修剪三维模型中的面或边？
A2：CAD2014的修剪命令主要用于二维图形，修剪三维对象需使用“三维修剪”命令（如SLICE剖切或SURFTRIM曲面修剪），若需修剪三维线框，可将视图切换为“平面视图”,确保边界与对象在同一平面内后再使用常规修剪命令。
