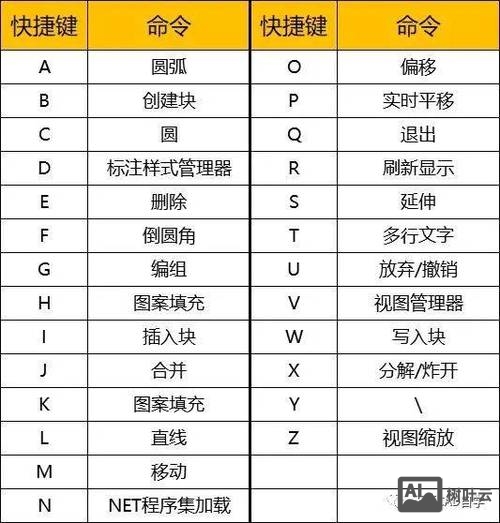

在CAD软件中，ML命令是“MLINE”（多线）的快捷键，用于绘制由多条平行线组成的复合对象，常用于建筑图纸中的墙体、道路、管线等场景，MLINE命令的优势在于可以一次性绘制多条线段，并预设线型、颜色、间距等属性，提高绘图效率，以下将详细介绍MLINE命令的使用方法、参数设置及实际应用技巧。
MLINE命令的基本调用与操作步骤

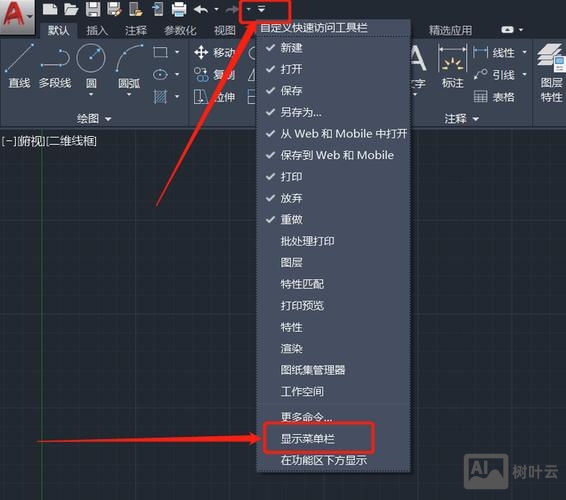

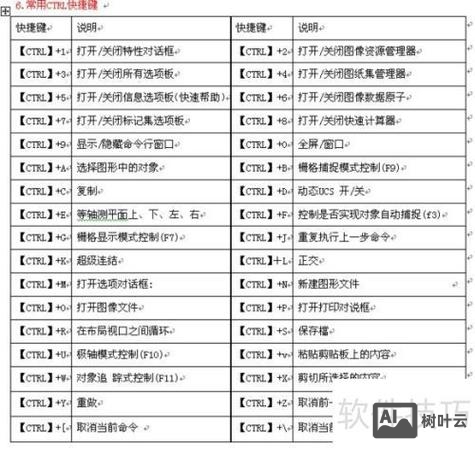

启动MLINE命令的方式有三种：在命令行输入“ML”后按回车键；点击“绘图”菜单下的“多线”选项；或在“默认”选项卡的“绘图”面板中找到“多线”图标，命令启动后,CAD提示信息如下：
当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]：此时需依次完成以下步骤：
- 指定起点：在绘图区点击确定多线的起始点,移动鼠标会显示动态预览线。
- 指定下一点：继续点击或输入坐标确定下一个节点,CAD会自动连接平行线。
- 完成绘制：连续绘制多个线段后，按回车键或输入“C”（闭合）结束命令，若需退出,直接按回车键即可。
MLINE命令的核心参数详解
MLINE命令的三个关键参数（对正、比例、样式）直接影响最终图形效果,需根据需求灵活调整。
对正（J）：控制多线的对齐方式
对正选项决定多线的基准位置,包括三种类型：
- 上（T）：多线最顶端的线为基准，起点对齐于鼠标点击位置,适用于绘制墙体时轴线对齐。
- 无（Z）：多线中心为基准，上下对称分布，常用于对称结构（如道路中心线）。
- 下（B）：多线最底端的线为基准，起点对齐于鼠标点击位置,适合地面铺装等场景。
操作示例：输入“J”后选择“Z”，可使多线始终以中心为基准绘制,避免偏移误差。
比例（S）：调整多线间距
比例参数用于控制多线实际间距与定义间距的倍数关系，默认比例为20.00,需注意：
- 正比例：若定义的多线样式间距为1，比例为10时，实际间距变为10×1=10单位。
- 负比例：将多线方向反向,适用于特殊角度的墙体绘制。
- 零比例：所有线重叠为单一线条,可用于快速生成辅助线。
操作示例：绘制墙体时，若需墙厚240mm，可将多线样式间距设为120（两线间距），比例设为1,实际墙厚即为240mm。
样式（ST）：选择或创建多线样式
多线样式决定了线条数量、颜色、线型等属性，CAD默认提供“STANDARD”样式（两条平行线）,但可通过以下步骤自定义样式：
- 输入“ST”后按回车，弹出“多线样式”对话框。
- 点击“新建”，输入样式名称（如“WALL”），添加或删除线条（最多16条）。
- 设置每条线的偏移量（如“120”和“-120”代表墙厚240mm）、颜色及线型。
- 点击“保存”并置为当前样式。
MLINE命令的高级应用技巧
- 多线编辑（MLEDIT）：绘制完成后，输入“MLEDIT”命令可打开多线编辑工具，支持十字合并、T形闭合、角点结合等操作,用于处理墙体连接处的交叉或修剪。
- 多线与普通线条转换：若需将多线分解为单一线条，使用“EXPLODE”命令,但分解后无法再使用多线编辑功能。
- 图层管理：建议将不同类型的多线（如墙体、门窗）分配至不同图层，并设置不同颜色,便于后续修改和筛选。
常见问题与注意事项
- 多线显示异常：若绘制时多线显示为单一线条,检查比例是否为0或样式是否正确。
- 无法闭合多线：确保在最后一个节点输入“C”而非直接按回车,否则多线不会闭合。
- 样式丢失：自定义样式需保存至CAD模板文件（.dwt）或通过“输出”功能导出,避免在新文件中无法调用。
相关问答FAQs
Q1：如何绘制带填充的多线（如混凝土墙体）？
A1：CAD的MLINE命令本身不支持填充，但可通过以下方法实现：①将多线分解后使用“HATCH”命令填充；②在自定义多线样式时，添加一条中心线并设置为虚线，再配合“SOLID”填充图案模拟填充效果；③使用“REGION”命令将多线转换为面域后填充。
Q2：为什么我的多线比例设置正确，但实际间距仍不对？
A2：原因可能有两点：①多线样式中已预设偏移量，需确保“比例”与“偏移量”的乘积符合需求（如偏移量±120，比例1时实际间距240）；②绘图单位设置错误（如将毫米误认为米），可在“格式”-“单位”中检查单位类型，若仍不正常,尝试重新定义样式或重置CAD默认配置。
