CAD指定对角点命令怎么用？

在CAD软件中,指定对角点命令是绘制矩形、多边形等图形的基础操作，通过定义两个对角点的位置来确定图形的尺寸和方向，该命令广泛应用于建筑制图、机械设计等领域，是用户必须掌握的核心功能之一，以下是关于CAD指定对角点命令的详细解析。

命令的基本原理与操作流程

指定对角点命令的核心逻辑是通过用户输入的两个点（通常为矩形的左上角和右下角，或任意两个对角点）来计算出图形的几何参数，以绘制矩形为例，用户首先执行RECTANG命令（快捷键REC），软件会提示“指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”，此时用户需要在绘图区点击或输入坐标确定第一个角点；接着软件提示“指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]”，用户再次点击或输入坐标即可完成矩形绘制，整个过程无需手动计算长宽，系统会自动根据两点间的坐标差生成图形。

命令参数的扩展功能

除了基础的点对点绘制,该命令还支持多种参数设置，以满足复杂设计需求：

1. 倒角与圆角：通过倒角(C)或圆角(F)选项，可在矩形角部添加指定距离的倒角或半径的圆角，常用于机械零件的边角处理，输入F后设置圆角半径为10，绘制的矩形四个角将自动生成R10的圆弧。
2. 尺寸与面积控制：当需要精确控制图形大小时，可使用尺寸(D)选项，分别输入长度和宽度；或通过面积(A)选项，结合长度或宽度自动计算另一维度的尺寸，例如输入面积100后指定长度20，系统会自动生成宽度为5的矩形。
3. 旋转与三维属性：旋转(R)允许用户输入旋转角度或通过两点确定旋转方向，适用于非水平/垂直放置的图形；标高(E)和厚度(T)则用于设置三维图形的高度和厚度，在建筑建模中较为常用。

不同绘图环境下的应用差异

在不同CAD版本和专业领域中,指定对角点命令的操作细节略有差异：

• AutoCAD与浩辰CAD：两者操作逻辑基本一致，但浩辰CAD的中文界面更符合国内用户习惯，其“矩形”命令直接显示中文提示，而AutoCAD需通过英文缩写或工具栏调用。
• 机械制图与建筑制图：在机械设计中，常结合圆角(F)和倒角(C)绘制零件轮廓；建筑制图中则更多使用标高(E)和宽度(W)设置墙体厚度，例如绘制240mm厚的墙体时，需将宽度参数设为240。

常见操作问题与解决方案

1. 对角点捕捉异常：若绘制时图形位置偏移，可能是对象捕捉设置错误，需检查“草图设置”中的捕捉模式，确保启用“端点”或“交点”捕捉，避免误捕捉其他对象。
2. 参数输入无效：当输入倒角或圆角参数后图形未变化，可能是设置的值过大（如圆角半径大于矩形短边长度），需根据实际尺寸调整参数。

与其他命令的协同使用

指定对角点命令常与其他命令配合使用以提高效率：

• 与移动（MOVE）命令结合：绘制矩形后通过移动命令调整位置，避免在绘制过程中反复输入坐标。

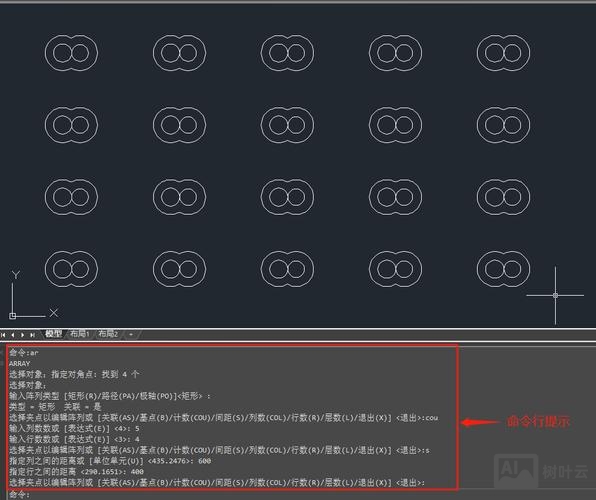

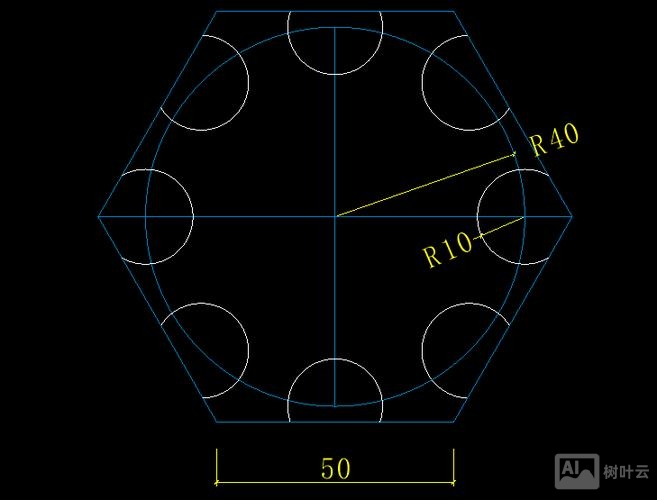

• 与阵列（ARRAY）命令结合：以指定对角点生成的矩形为单元，通过矩形阵列快速生成多个均匀分布的图形，例如绘制建筑中的窗户阵列。

高级技巧与注意事项

1. 动态输入（DYN）的应用：开启动态输入功能后，可在光标旁直接输入长度和角度值，无需切换命令行，提升绘制速度。
2. 坐标输入的灵活性：除了直接点击，还可通过相对坐标（如@100,50）或极坐标（如@100<45）精确指定对角点位置，特别适合绘制斜向图形。
3. 图层管理：建议在绘制前将目标图层设为当前层，避免因图层属性导致图形显示异常。

相关问答FAQs

Q1：为什么使用指定对角点命令绘制矩形时，图形会自动旋转？
A：这通常是由于启用了“动态输入”中的“角度”选项，或之前执行了带旋转参数的命令，可通过输入0取消旋转，或在命令设置中关闭“默认旋转角度”选项。

Q2：如何绘制一个已知中心点和尺寸的矩形？
A：可通过以下两种方法实现：① 使用RECTANG命令后输入C选择“中心点”选项，先指定中心点再输入对角点；② 绘制矩形后使用MOVE命令将其移动到目标位置，结合“中点捕捉”确保中心点对齐。
