CAD命令提示行如何高效使用与自定义？

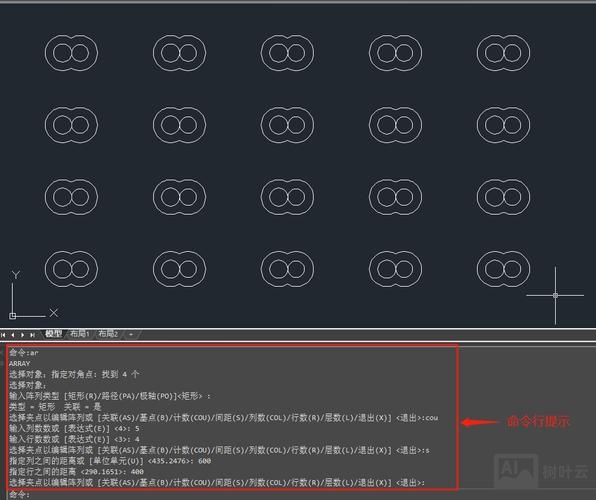

CAD命令提示行是AutoCAD软件中用户与程序交互的核心界面，它位于绘图区域的下方，通常以文本框形式呈现，是执行命令、输入参数、查看反馈信息的主要通道，对于CAD用户而言，熟练掌握命令提示行的使用技巧，能够显著提升绘图效率与操作准确性。

命令提示行的基本功能在于接收用户输入的指令，当用户通过键盘输入命令名称（如“LINE”绘制直线、“CIRCLE”绘制圆形）或快捷键（如“L”对应直线、“C”对应圆形）后，提示行会立即显示该命令的执行状态，并引导用户完成后续操作，输入“LINE”命令后，提示行会依次提示“指定第一个点:”“指定下一个点或 [放弃(U)]:”，用户需根据提示输入坐标值或选择选项，才能完成图形绘制，命令提示行还会实时显示命令的执行结果，如“命令: _line 指定第一个点: 指定下一个点: 100.0000,50.0000 指定下一个点或 [放弃(U)]:”等，帮助用户确认操作是否正确。

命令提示行的显示内容具有动态性和交互性，在执行命令的不同阶段，提示行会切换显示不同的提示信息，包括参数选项、输入格式、错误提示等，使用“OFFSET”偏移命令时，提示行会先要求用户“指定偏移距离或 [通过(T)/删除(E)/图层(L)]:”，用户输入距离后，又会提示“选择要偏移的对象或 [退出(E)/放弃(U)]:”，若用户输入错误参数（如输入非数字字符作为距离），提示行会显示“ 无效距离 ”等错误信息，并提示重新输入，这种实时反馈机制有效降低了误操作概率，尤其对于初学者而言，是学习CAD命令逻辑的重要参考。

为适应不同绘图需求，命令提示行的显示方式和内容可通过设置进行调整，在CAD选项对话框的“显示”选项卡中，用户可以调整命令提示行的行数（默认通常为3行，最多可设置为100行），以显示更多历史命令信息，提示行的文本字体、颜色、背景色等也可自定义，例如将提示行文本设置为高对比度颜色，便于在复杂绘图场景中快速识别，对于高级用户，还可通过“命令行”窗口的“特性”选项，设置命令行的透明度、固定位置等，使其更符合个人操作习惯。

命令提示行还支持命令的重复与快捷操作，当用户完成一个命令后，直接按“Enter”键或空格键，可重复执行该命令，无需重新输入，绘制完一条直线后，按“Enter”键会再次激活“LINE”命令，提示行重新显示“指定第一个点:”，通过输入“MULTIPLE”命令加具体指令（如“MULTIPLE LINE”），可连续执行同一命令，直到用户按“Esc”键退出，适合批量绘制相同图形。

在实际应用中，命令提示行还与CAD的其他功能紧密联动，使用“对象捕捉”功能时，提示行会显示捕捉到的关键点类型（如“端点”、“中点”、“交点”），帮助用户精确定位；在执行“块”相关命令时，提示行会提示用户输入块名称、插入点、缩放比例等参数；而在使用“LISP”或“ARX”等二次开发程序时，提示行则成为程序与用户交互的窗口，显示程序执行状态或要求用户输入变量值。

以下是关于CAD命令提示行的相关问答FAQs：

Q1: 如何在CAD中调出隐藏的命令提示行？
A1: 若命令提示行意外关闭，可通过以下方法恢复：

• 快捷键法：按“Ctrl+9”组合键，可直接切换命令行的显示与隐藏状态。
• 菜单法：点击顶部菜单栏的“工具”→“命令行”，或通过“工作空间”工具栏选择“AutoCAD经典”工作空间，命令行会自动显示。
• 命令法：在绘图区域输入“COMMANDLINE”或“CMD”命令，按“Enter”键即可调出命令行窗口。

Q2: 命令提示行中的历史记录如何清除？
A2: 清除命令提示行历史记录的方法如下：

• 右键菜单法：在命令行窗口内单击鼠标右键，选择“清除”选项，可删除当前显示的所有历史命令记录。
• 命令法：输入“CLIPIT”命令（需启用“Express Tools”工具包），按“Enter”键后选择“清除命令行”，即可清空历史记录。
• 重置法：若需彻底重置命令行，可在CAD选项中删除配置文件（“选项”→“文件”→“配置”→“重置”），但此方法会重置部分个性化设置,建议谨慎使用。
