CAD查询长度命令怎么用？

在CAD软件中,查询长度是一项基础且高频的操作，无论是绘制建筑平面图、机械零件图还是其他工程图纸，精确获取线段的长度、路径的总距离或多段线的累计长度都是必不可少的环节，CAD提供了多种查询长度的命令，每种命令都有其适用场景和操作特点，掌握这些命令能够显著提升绘图效率和准确性，以下将详细介绍常用的查询长度命令及其使用方法、注意事项和扩展应用。

最基础也是最常用的查询长度命令是DI（DIST），该命令主要用于查询两点之间的直线距离，操作非常简单：在命令行输入“DI”或“DIST”后按回车键，软件会提示“指定第一点”，此时用鼠标点击或输入坐标确定起点，接着提示“指定第二点”，确定终点后，命令行会显示两点之间的距离（长度）、与X轴的夹角以及X、Y方向的增量，DI命令的优势在于快速获取两点间的直线距离，但仅适用于直线段，无法直接查询曲线或多段线的长度，在绘制机械零件时，若需要确认两个孔心之间的距离，使用DI命令最为便捷。

对于需要查询连续线段（如折线、由多条直线或弧线组成的路径）总长度的情况，LI（LIST）或DB（LIST）命令是更合适的选择，LI命令会列出选中对象的详细信息，包括线型、图层、端点坐标等，其中对于直线或多段线，会明确显示其长度，操作时，先输入“LI”按回车，然后选择需要查询的对象（可单选或多选），按回车后系统会弹出文本窗口，在窗口中找到“长度”或“Length”字段即可查看结果，LI命令的适用范围较广，不仅适用于直线，还能用于多段线（Polyline）、圆弧（Arc）、样条曲线（Spline）等对象，但缺点是需要打开文本窗口查看信息，对于频繁查询的场景可能稍显繁琐。

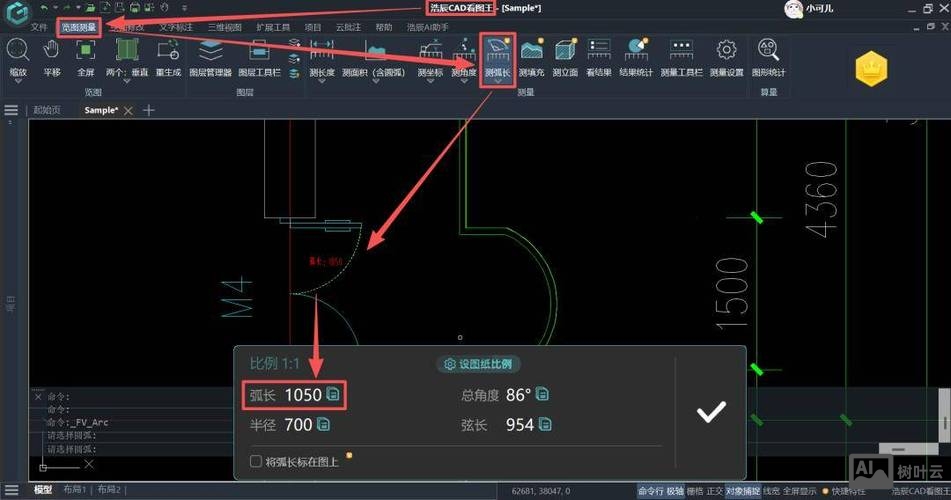

如果用户希望在绘图过程中实时显示或动态跟踪线段长度,ID（ID）命令结合其他功能或第三方插件可以实现，但CAD自带的更直接的工具是AL（ALIGN）命令中的距离显示功能，不过更推荐使用MEASUREGEOM命令，这是CAD中一个综合性的测量工具，集成了距离、半径、角度、面积等多种查询功能，输入“MEASUREGEOM”后，命令行会提示“输入测量类型 [距离(D)/半径(R)/角度(A)/面积(A)/体积(V)] <距离>”，直接按回车选择“距离”模式，后续操作与DI命令类似，依次指定两点即可显示距离，与DI不同的是，MEASUREGEOM在查询距离时，还可以选择“多个点”模式，即依次点击多个点，系统会自动计算并显示这些点连成的折线总长度，这一功能在测量不规则路径（如道路轮廓、管线走向）时非常实用，在园林设计中测量一条弯曲小道的总长度，使用MEASUREGEOM的“多个点”模式可以高效完成。

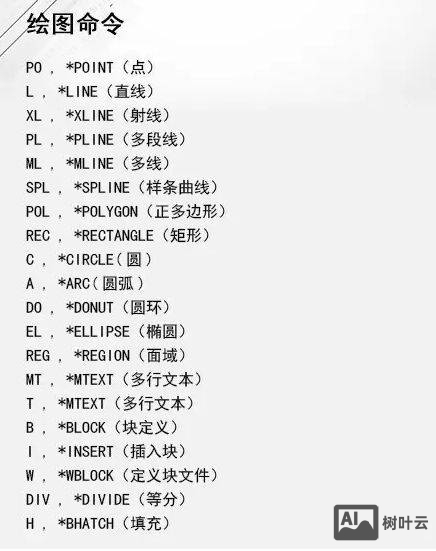

对于多段线（Polyline）、样条曲线（Spline）等复杂对象，PL（PLINE）命令本身无法直接查询长度，但可以通过LEN（LENGTHEN）命令来查看和修改其长度，输入“LEN”后，选择对象，命令行会显示当前对象的长度和包含的圆弧角度，此时若选择“增量（DE）”或“百分数（P）”等选项，还可以动态调整对象的长度，LEN命令的主要用途是修改长度，查询长度只是其附加功能，且仅适用于可调整长度的对象类型，对于普通直线或多条独立线段组成的路径则不适用。

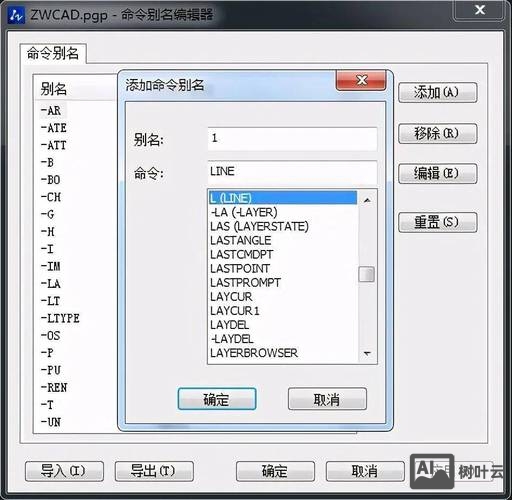

在实际应用中,用户可能需要根据不同场景灵活选择命令，查询单一直线段长度用DI；查询复杂对象或多条线段总长度用LI或MEASUREGEOM；动态跟踪路径长度用MEASUREGEOM的“多个点”模式，CAD的“特性”（PROPERTIES）面板也是一个强大的工具，选中对象后按Ctrl+1打开特性面板，在“几何图形”类别中可以直接查看该对象的长度、面积等参数，无需输入命令，适合需要频繁切换查看对象属性的场景，需要注意的是，查询长度时应确保对象绘制在正确的坐标系中，且单位设置符合实际需求（如毫米、米），否则会导致结果错误，对于三维对象，部分命令（如DI、MEASUREGEOM）会默认计算三维空间中的实际距离，而XY平面距离，需根据提示选择相应选项。

以下为不同查询长度命令的适用场景对比：

相关问答FAQs：

Q1：为什么使用DI命令查询长度时，结果与实际测量不符？
A：可能的原因有两个：一是CAD的单位设置不正确，可通过“格式-单位”检查当前单位是否与绘图需求一致（如应设置为“毫米”却误设为“米”）；二是查询的对象并非直线，而是圆弧或多段线，DI命令仅计算两点间直线距离，无法反映曲线的实际长度，此时应改用MEASUREGEOM或LI命令查询。

Q2：如何快速测量由多条独立线段组成的路径总长度？
A：若这些线段是首尾相连的连续路径，最佳方法是使用MEASUREGEOM命令：输入命令后选择“多个点”模式（或在命令行输入“M”），然后依次点击路径的各个转折点，系统会实时显示累计长度，若线段不连续，可先使用“PE（PEDIT）”命令将它们合并为多段线，再通过LI命令或特性面板查询总长度。
