CAD螺旋线命令怎么用？

在CAD软件中,螺旋线是一种特殊的三维曲线，广泛应用于机械设计、建筑建模、工业设计等领域，例如弹簧、螺纹、楼梯扶手、钻头排屑槽等结构的建模，掌握螺旋线的绘制方法是CAD用户必备的技能之一，而不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）提供了多种绘制螺旋线的方式，其中最常用的是通过“螺旋”命令直接生成，也可以通过组合其他命令（如多段线、圆、阵列等）间接创建，本文将详细介绍CAD中螺旋线的绘制方法、参数设置、应用技巧及常见问题，帮助用户全面掌握螺旋线的绘制技能。

螺旋线命令的调用方式

在CAD中,“螺旋”命令通常位于“三维建模”工具栏或“绘图”菜单下，不同版本的软件调用方式略有差异，但核心操作一致，以下是几种常见的调用方式：

1. 功能区命令：在“三维建模”选项卡中，找到“螺旋”按钮（图标通常为螺旋线形状），点击即可启动命令。

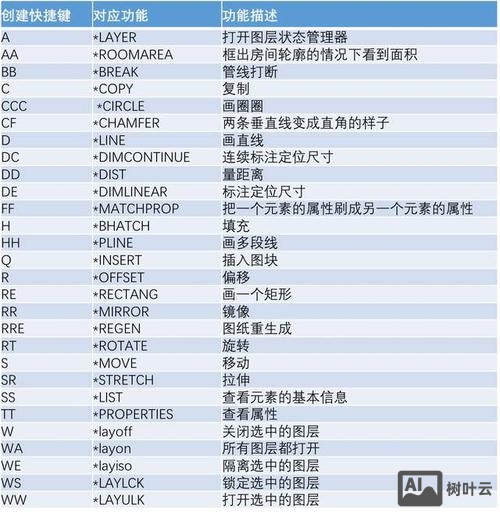

2. 命令行输入：在命令行直接输入“HELIX”或“HI”，按回车键确认，这是最快捷的调用方式，适用于所有版本。
3. 菜单栏命令：通过“绘图”→“螺旋”子菜单启动命令（部分经典界面版本支持）。

无论采用哪种方式,启动命令后，命令行会提示用户指定螺旋线的底面中心点、底面半径、顶面半径等参数，用户需根据设计需求逐步输入或选择相关参数。

螺旋线命令的核心参数设置

螺旋线的形状主要由底面半径、顶面半径、高度、圈数、圈高/扭曲等参数决定，理解这些参数的含义是绘制正确螺旋线的关键。

底面中心点

螺旋线的起始位置点,相当于弹簧底面的圆心，用户可通过鼠标在绘图区直接点击，或输入坐标值（如“0,0,0”）指定。

底面半径与顶面半径

• 底面半径：螺旋线底面圆的半径，即螺旋线起始圈的半径。
• 顶面半径：螺旋线顶面圆的半径，即螺旋线终止圈的半径。
  若底面半径与顶面半径相等，生成的螺旋线为“圆柱螺旋线”（如弹簧）；若两者不等，则为“圆锥螺旋线”（如圆锥弹簧或螺纹。

高度

螺旋线在垂直方向上的总高度,即从底面到顶面的距离，可通过输入数值或鼠标拖拽指定，正值向上延伸，负值向下延伸。

圈数与圈高

• 圈数：螺旋线的旋转圈数，可为整数或小数（如3.5圈），圈数越多，螺旋线越密集。
• 圈高：每圈螺旋线在高度方向上的间距，圈高与圈数、高度的关系为：高度=圈数×圈高，若指定圈高，则圈数自动计算；反之，若指定圈数，则圈高自动计算。

扭曲

控制螺旋线的旋转方向,包括“顺时针”和“逆时针”两种选项，默认为“逆时针”，输入“T”后可在命令行选择“顺时针”，适用于需要特定旋转方向的螺纹或结构。

参数设置示例

假设绘制一个圆柱螺旋线（弹簧），要求：底面半径20mm，顶面半径20mm，高度100mm，圈数5圈，逆时针旋转，操作步骤如下：

1. 输入命令“HELIX”，回车；
2. 指定底面中心点（如“0,0,0”），回车；
3. 输入底面半径“20”，回车；
4. 输入顶面半径“20”（与底面半径相同），回车；
5. 输入高度“100”，回车；
6. 输入圈数“5”，回车；
7. 保持默认扭曲“逆时针”，回车完成绘制。

螺旋线的编辑与修改

绘制完成的螺旋线可通过命令行选项或夹点功能进行动态编辑,无需重新绘制。

命令行动态编辑

在绘制螺旋线的过程中（未确认结束前），命令行会实时显示当前参数，用户可直接输入新值修改。

• 绘制过程中输入“T”（扭曲），可切换旋转方向；
• 输入“圈数”或“圈高”可调整螺旋线的疏密程度；
• 输入“半径”可实时修改底面或顶面半径。

夹点编辑

选中已绘制的螺旋线,会显示多个夹点，包括底面中心点、底面半径点、顶面半径点等，通过拖拽夹点可直观调整参数：

• 底面/顶面半径夹点：拖拽可改变对应半径值，实现圆柱螺旋线与圆锥螺旋线的转换；
• 顶部夹点：拖拽可调整螺旋线的高度；
• 圈数夹点：部分版本支持通过夹点增减圈数，适用于快速调整螺旋线长度。

“特性”面板精确编辑

选中螺旋线后,按“Ctrl+1”打开“特性”面板，可精确修改所有参数，如底面半径、顶面半径、高度、圈数、扭曲等，同时可修改螺旋线的图层、颜色、线型等属性，适合精细化设计。

螺旋线的应用场景与绘制技巧

螺旋线在工程设计和建模中具有广泛用途,针对不同需求，可采用不同的绘制和编辑技巧。

弹簧建模

圆柱弹簧是最常见的应用,需确保底面半径与顶面半径相等，圈数和高度根据设计要求设定，若弹簧两端需要并紧（如压缩弹簧），可通过以下技巧实现：

• 绘制完成后,使用“拉伸”命令将螺旋线两端的部分圈进行轴向压缩；
• 或通过“特性”面板调整局部圈的高度，使两端圈高减小、密度增加。

螺纹绘制

机械螺纹（如螺栓、螺杆）的螺旋线可通过“螺旋”命令结合“扫掠”命令生成：

1. 绘制螺旋线（底面半径=螺纹底径，顶面半径=螺纹底径，高度=螺纹长度，圈数=螺纹圈数）；
2. 绘制螺纹牙型截面（如三角形、梯形）；
3. 使用“扫掠”命令，以牙型截面为扫掠对象，螺旋线为扫掠路径，生成三维螺纹模型。

楼梯扶手与螺旋楼梯

建筑中的螺旋楼梯扶手可通过螺旋线作为路径,结合“放样”或“扫掠”命令创建：

1. 绘制螺旋线（高度=楼层高度，底面半径=扶手内径，顶面半径=扶手内径，圈数=楼梯旋转圈数）；
2. 绘制扶手截面（如圆形或矩形）；
3. 用“扫掠”命令沿螺旋线生成扶手实体。

钻头或刀具排屑槽

对于圆锥螺旋线（如钻头排屑槽），需设置底面半径大于顶面半径，并通过“扭曲”选项控制旋转方向，确保排屑槽方向与切削方向一致。

螺旋线绘制常见问题与解决方法

在实际操作中,用户可能会遇到螺旋线形状异常、参数无法修改等问题，以下为常见问题及解决方案：

相关问答FAQs

Q1：如何用CAD绘制变径螺旋线（如圆锥弹簧）？
A：绘制变径螺旋线需设置不同的底面半径和顶面半径，操作步骤如下：

1. 输入“HELIX”命令，指定底面中心点；
2. 输入底面半径（如30mm），回车；
3. 输入顶面半径（如10mm，小于底面半径），回车；
4. 输入高度（如100mm）和圈数（如5圈），回车完成，此时生成的螺旋线即为从底面半径30mm逐渐缩小到顶面半径10mm的圆锥螺旋线。

Q2：CAD中绘制的螺旋线为什么无法拉伸成三维实体？
A：可能原因有两个：一是螺旋线本身为二维多段线模拟（非真实螺旋线），未使用“HELIX”命令；二是当前工作空间为“二维草图与注释”，未启用三维建模功能，解决方法：

1. 确认使用“HELIX”命令绘制螺旋线，检查选中螺旋线时是否显示三维夹点；
2. 切换至“三维建模”或“草图与注释”工作空间，在“常用”选项卡中找到“拉伸”命令，选择螺旋线作为拉伸对象，指定拉伸高度即可生成三维实体。
