CAD实线如何快速变虚线？命令是什么？

在CAD软件中,将实线转换为虚线是常见的操作需求，通常通过修改线型特性或使用特定命令实现，以下是详细操作步骤和注意事项，帮助用户高效完成这一任务。

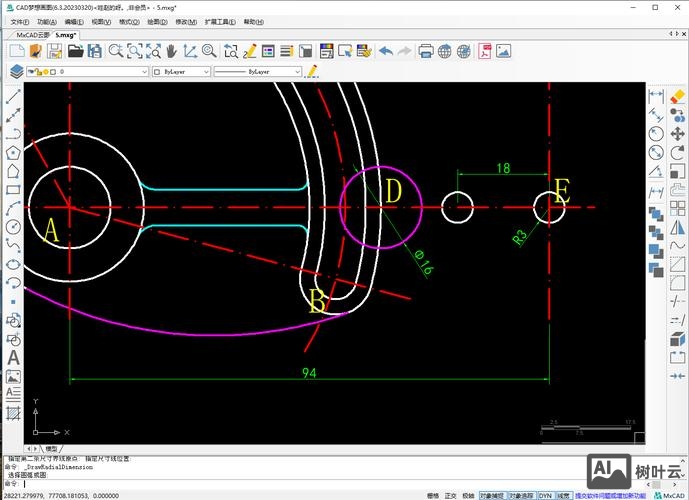

需要理解CAD中线型的基本概念,线型是线段、点和空格的重复组合，用于区分不同类型的几何元素，实线（Continuous）是最基础的线型，而虚线（如Dashed、Hidden等）则由特定模式构成，转换实线为虚线的核心在于为对象应用新的线型，以下是具体操作方法：

通过“特性”面板修改线型

1. 选择对象：在CAD绘图区中点击需要转换的实线，或使用框选（Window/Crossing）批量选择多个对象。
2. 打开特性面板：快捷键Ctrl+1或命令行输入PROPERTIES，按回车键打开特性选项板。
3. 修改线型：在特性面板中找到“线型”选项（通常位于“几何图形”或“基本”类别下），点击下拉菜单。
   • 若目标线型（如Dashed）已加载，直接选择即可。
   • 若未加载,点击“其他…”打开线型管理器，点击“加载”按钮，从acad.lin或自定义.lin文件中选择虚线线型（如DASHED、HIDDEN等），确定后返回选择线型。
4. 应用更改：关闭特性面板，按Esc键取消选择状态，实线将自动显示为虚线。

使用“CHANGE”命令

1. 执行命令：命令行输入CHANGE，按回车键。
2. 选择对象：选择需要修改的实线，按回车键确认。
3. 指定修改属性：命令行提示“指定要更改的特性[颜色/标高/图层/线型/线型比例/厚度]：”，输入L（线型）并回车。
4. 输入新线型：输入目标线型名称（如DASHED）或输入查看当前已加载的线型列表，选择后回车。
5. 确认修改：按Esc键退出命令，实线将更新为虚线。

通过“图层”统一管理

如果需要将某一图层上的所有实线统一改为虚线,可通过图层特性实现：

1. 打开“图层特性管理器”（命令LAYER）。
2. 选择目标图层,点击“线型”列下的线型名称（如Continuous）。
3. 在线型选择器中加载并选择虚线线型,点击“确定”应用。
4. 图层上的所有实线将自动转换为虚线（需确保“线型”选项未被“随块”或“随层”覆盖）。

注意事项

1. 线型比例调整：虚线可能因比例不合适显示为实线或过密的短线，可通过“特性”面板修改“线型比例”（LTSCALE命令全局调整，或CH命令单独调整对象比例）。
2. 线型加载问题：若线型管理器中未显示目标虚线，需检查线型文件路径是否正确（默认支持acad.lin和iso.lin）。
3. 显示分辨率：在低缩放比例下，虚线可能显示为连续线，需使用REGEN命令刷新视图。

以下是常见线型类型及适用场景的参考表格：

相关问答FAQs

Q1：为什么修改线型后实线仍显示为实线？
A：可能原因有两个：一是线型比例过小或过大，导致虚线模式无法正常显示，可通过输入LTSCALE命令调整全局比例（建议初始值设为10）；二是当前视图缩放比例不合适，使用REGEN命令刷新视图即可解决，需检查对象是否被“块”或“外部参照”覆盖，或是否处于“冻结”图层。

Q2：如何批量修改多个对象的线型？
A：可通过以下两种方式批量操作：

1. 快速选择：输入QSELECT命令，设置“对象类型”为“直线”或“多段线”，“特性”为“线型”，“运算符”为“不等于”，值选择“Continuous”，确定后全选对象，再通过特性面板统一修改线型。
2. 特性匹配：输入MATCHPROP命令，先单击一个已设置好虚线的源对象，再单击需要修改的多个实线，即可快速应用源对象的线型特性。
